Пример расчета бюджета PON сети

Описание

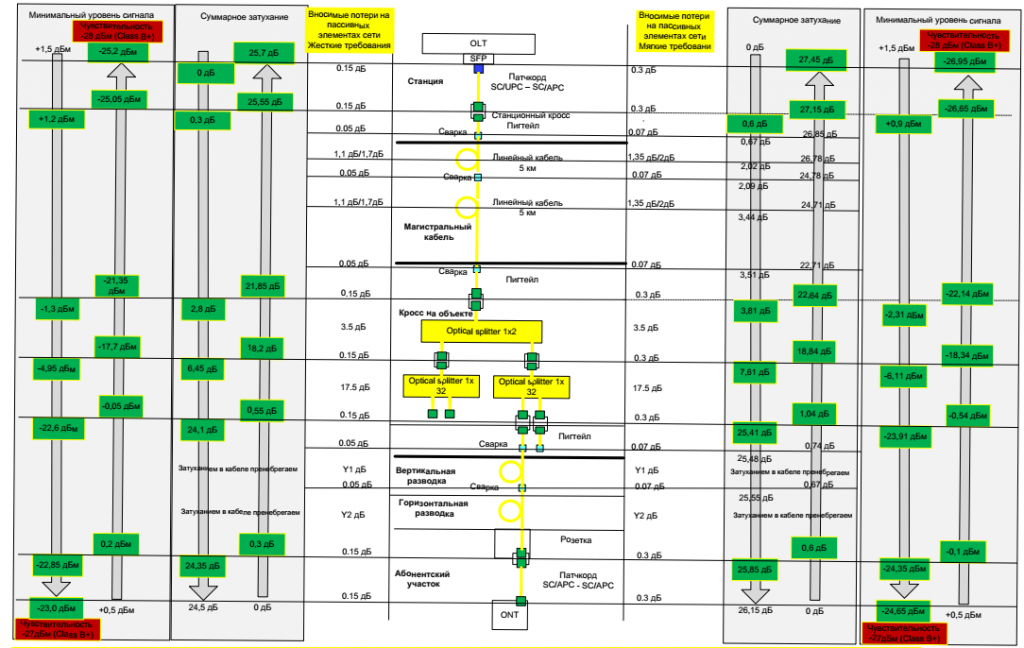

PON – технология пассивных оптических сетей. Одной из приоритетных задач при построении такой сети является расчет бюджета. Он происходит в два этапа: расчет оптического бюджета мощности и расчета потерь. Оптический бюджет мощности - это расчеты затухания оптического сигнала от точки подключения до конечного, самого удаленного абонента.

Пример расчета бюджета PON сети:

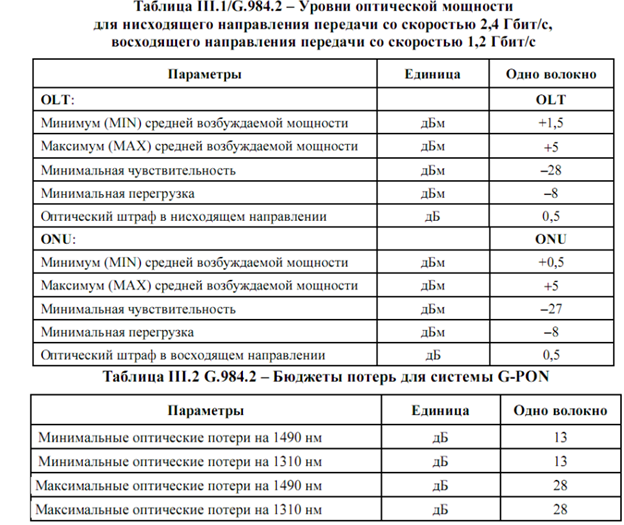

Параметр	Обозначение	Единицы	CLASS A+	CLASS B+	CLASS C+ (HP)
OLT
Минимальная мощность передатчика	P_OLToutMin	дБм	-	1.5	7
Максимальная мощность передатчика	P_OLToutMax	дБм	-	5	10
Чувствительность	P_OLTinMin	дБм	-	-28	-32
Порог перегрузки приемника	P_OLTinMax	дБм	-	-8	-12
ONT
Минимальная мощность передатчика	P_ONToutMin	дБм	-2	0.5	-
Максимальная мощность передатчика	P_ONToutMax	дБм	3	5	-
Чувствительность	P_ONTinMin	дБм	-23	-28	-
Порог перегрузки приемника	P_ONTinMax	дБм	-3	-4	-

Бюджет мощности считается для 2х длин волн как разница между минимальным уровнем передатчика и чувствительностью приемника

A_{1490 (B+/B+)} = P_OLToutMin– P_ONTinMin = 1.5 – (-28) = 29,5 дБ

A₁₃₁₀_(B+/B+)= P_ONToutMin– P_OLTinMin = 0,5 – (-28) =28,5 дБ

Для увеличения бюджета мощности на стороне OLT используются SFP модули класса С+, с улучшенными характеристиками, для них бюджет мощности рассчитывается аналогично:

A_{1490 (С+/B+)} = P_OLToutMin– P_ONTinMin = 7 – (-28) = 35 дБ

A₁₃₁₀_(B+/С+)= P_ONToutMin– P_OLTinMin = 0,5 – (-32) =32,5 дБ

Минимальное затухание в линии при котором сеть будет работать рассчитывается как разность между максимальным уровнем передатчика и порогом перегрузки приемника:

L_1490(B+/B+) = P_OLToutMax–P_ONTinMax = 5 – (-4) = 9 дБ

L_1310(B+/B+) = P_ONToutMax–P_OLTinMax = 5 – (-8) = 13 дБ

Таким образом, если нужно соединить напрямую OLT и ONT , то нужно использовать аттенюатор номиналом не менее 13 дБ, для того чтобы модули не вышли из строя и не было ошибок из-за перегрузки приемника.

При использовании C+ модуля:

(SFP xPON 2,5 GE, class C++ (LTE3680P-BC+2)-(Hisence)

L_1490(С+/B+) = P_OLToutMax–P_ONTinMax = 10 – (-4) = 14 дБ

L_1310(B+/С+) = P_ONToutMax–P_OLTinMax = 5 – (-12) = 17 дБ

P_1490Line–Суммарные потери в линии на длине волны 1490 нм

P_1310Line–Суммарные потери в линии на длине волны 1310 нм

Р _reserve–Эксплуатационный запас (1.5 дБ или более)

Для SFP Class B+/B+rcn:
A_{1490 (B+/B+)}>P_1490Line+ Р _reserve>L_1490(B+/B+)	A_{1310 (B+/B+)}> P_1310Line + Р _reserve>L_1310(B+/B+)
29.5 дБ > P_1490Line + Р_reserve> 9 дБ	28.5 дБ > P_1310Line + Р_reserve> 13 дБ
28 дБ > P_1490Line> 9 дБ	27 дБ > P_1310Line> 13 дБ
Для SFP Class C+/B+:
A_{1490 (C+/B+)}>P_1490Line+ Р _reserve>L_1490(C+/B+)	A_{1310 (B+/C+)}> P_1310Line + Р _reserve>L_1310(B+/C+)
35 дБ > P_1490Line + Р_reserve> 14 дБ	32.5 дБ > P_1310Line + Р_reserve> 17 дБ
33,5 дБ > P_1490Line> 9 дБ	31 дБ > P_1310Line > 17 дБ

(SFP xPON 2.5 GE, class B+ (LTE3680M-BC / 38J0-6538E-ST+)
