Настройка оптического терминала ZyXEL GPON OLT

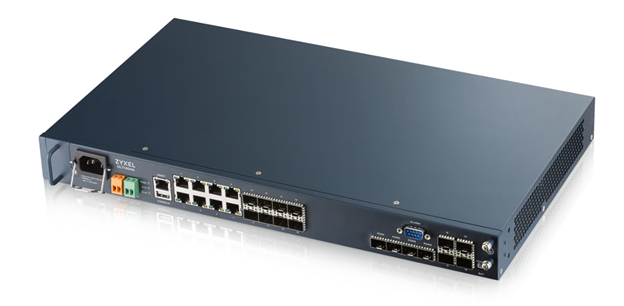

OLT1404A 4х портовый GPON терминал.

Высокопроизводительный компактный станционный оптический терминал PONкомпании ZyxelOLT1404A, позволяет подключить до 512 абонентов с использованием 4xGPONSFP (ClassC+/C++ или ClassD); для подключения к вышестоящему оборудованию, на коммутаторе располагаются порты: 4xSFP+, 8xSFP 2.5G, 8xGE, Типоразмер 1URack для установки в 19” шкафы.

Ключевые преимущества решения

• 1U платформа

• Реализована функция Rogue ONT – автоматический поиск и отключение неисправного ONT при засветки GPON дерева с точностью до устройства

• Uplink порты 4x 10G + 8xSFP 2.5G/1GE, 8xRJ45 10/100/1000

• Подключение через WEB GUI - простота управления и администрирования

• Расширенный температурный диапазон -40⁰С..+65⁰С

• Возможность работы как коммутатор - доступа через порты 8x 100M / 1G

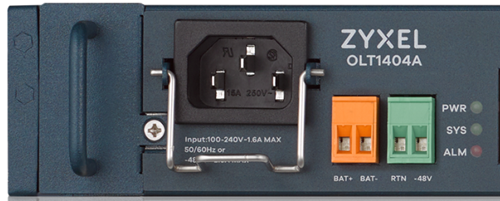

• Тройной блок питания AC и DC и АКБ с функцией горячего резервирования питания и зарядкой АКБ:

• Заряд АКБ от OLT напрямую без дополнительного выпрямителя

• Подключение внешнего температурного датчика

• Емкость внешней АКБ до 100 А/ч. (80Вт)

• Возможность кастомизации и расширение функционала под потребности клиента

• Нет скрытых лицензий на работу оборудования или функционала

• Построен на высокопроизводительных чипсетах Broadcom

• Гарантия 2 года от производителя

• Техническая поддержка - бесплатно

Абонентские терминалы ONT различных типов, от однопортовых bridge-ONT, до 4х портовых ONT с 2х диапазонным Wi-Fi (2.4+5G), FXS и CATV портами.

Управление по OMCI и TR-069

Полная настройка ONT (включая WiFi) по протоколу OMCI (плюс в сравнении с другими производителями)

SFP GPON (stick) – Полное управление и мониторинг по OMCI

EMS система NetAtlas

Управление и мониторинг через OMCI OLT - ONT

Отображение топологии сети, ошибки, журналы аварий, логирование действий пользователей, фильтрация и поиск событий.

Инвентаризация сети - S/N и прочее

Настройка GPON, VoIP, QoS, Access, Mulicast, IMAQoS

Отслеживание оптической мощности на порту RSSI + DDMI

Создание разных пользователей - разделение по регионально, выделение мастер - администратора, роли администрирование, легирование доступа, запись действий

Простота управления, минимальное количество действий (в десятки раз меньше действий при настройке в аналогичных EMS)

Управление в один клик, Экран статистики, Быстрый поиск, Мониторинг производительности

Общая информация по всем сервисам и ключевым элементам

Автоконфигурирование, создание профайлов, выбор профайлов при подключении устройств и назначение настройки ONT автоматически

Подключение к устройству

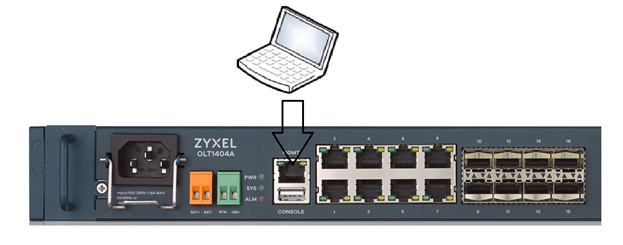

Для подключения к устройству, можно использовать выделенный OOB порт MNG

По протоколу ssh с учетной записью admin/1234 через IP 192.168.0.1

OLT1404A# show ip

Management IP Address

     IP[192.168.0.1], Netmask[255.255.255.0], VID[0]

IP Interface

     IP[1.0.0.1], Netmask[255.255.0.0], VID[2]

     IP[192.168.1.1], Netmask[255.255.255.0], VID[1]

Для изменения параметров подключения: IP адреса и шлюза:

OLT1404A# configure

OLT1404A(config)# ip address 192.168.0.16 255.255.255.0

OLT1404A(config)# ip address default-gateway 192.168.0.241

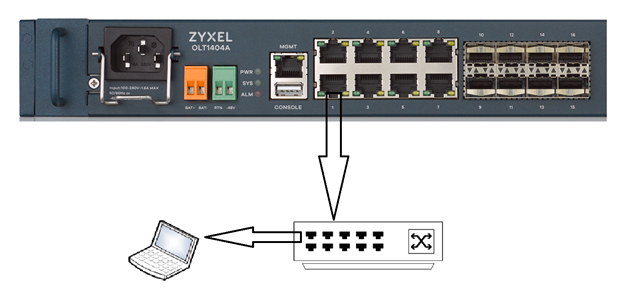

Подключение через VLAN управления, через UPLINK порт

Подключение через VLAN управления (VLANID 4, IP 192.168.1.16), через UPLINK порт

OLT1404A# configure

OLT1404A(config)# ip inband address 192.168.1.16255.255.255.0 192.168.1.241 4

Все настройки применяются автоматически сразу же после выполнения команды!

В заводской конфигурации имя пользователя и пароль для подключения admin/1234. Рекомендуется изменить пароль для учетной записи на более сложный

OLT1404A(config)# admin-password 11DGii23jkhjh

Работа с ONT и конфигурацией OLT

Для просмотра списка подключенных но не настроенных ONT потребуется включить PON порт

OLT1404A# configure

OLT1404A(config)# interface olt pon-1

OLT1404A(config-olt)# no inactive

Список ONT включает их PON Serial и Password

OLT1404A# show remote ont unreg

Pon_AID               |     Type               SN             Password               Status

----------------------+------------------------------------------------------------------------------------------------------

pon-1                |    UnReg 4857544308DE1D88                                    Active

pon-1                 |    UnReg 5A59574E6722AC5A              DEFAULT               Active

pon-1                 |    UnReg 5A59434626D07940              DEFAULT               Active

----------------------+------------------------------------------------------------------------------------------------------

Total: 3

OLT1404A#

Добавить VLAN для передачи трафика INTERNET, и добавляем его на порты PON и UPLINK:

OLT1404A# configure

OLT1404A(config)# vlan 2000

OLT1404A(config-vlan)# fixed pon-1

OLT1404A(config-vlan)# fixed eth-1

OLT1404A(config-vlan)# exit

Добавить профиль DBA

OLT1404A(config)# qos bwprof 1G ustype 0 pir 1024000

Добавить и настроить ONT

OLT1404A(config)# remote ont ont-1-1

OLT1404A(config-ont)# sn 5A59574E6722AC5A

OLT1404A(config-ont)# password DEFAULT

OLT1404A(config-ont)# bwgroup 1 usbw 1G dsbw 1G

OLT1404A(config-ont)# no inactive

OLT1404A(config-ont)# exit

Добавить uniport и настроить профиль полосы пропускания для него

OLT1404A(config)# remote uniport uniport-1-1-1-1

OLT1404A(config-remote-giga-uniport)# que tc 1 p 0 w 0 us 1G ds 1G dsopt olt bw 1

OLT1404A(config-remote-giga-uniport)# vlan 2000 ingprof DEFVAL tx untag

OLT1404A(config-remote-giga-uniport)# pvid 2000

OLT1404A(config-remote-giga-uniport)# no inactive

OLT1404A(config-remote-giga-uniport)# exit

OLT1404A(config)# exit

Посмотреть список подключенных ONT

OLT1404A# showremoteont

--------+-------------+-------------------------+--------+------------+----------------+----------+--------+------------------------

AID       |                      SN       |Template-ID |Status | FW Version | Model |Distance | ONT Rx |Description

----------+-----------------------------+--------------+--------+-------------------+----------------------+----------+------+----

ont-1-1| 5A59574E6722AC5A |                  |       IS |V100ABJS4C0 |PMG1005-T20B |      0 m |        |

----------+-----------------------------+-------------+---------+--------------------+---------------------+----------+------+--

Total: 1

Просмотр состояние выбранной ONT

OLT1404A# show remote ont ont-1-1

----------------------+-------------------------------------------------------+----------------------------+-----------------

AID          |   Type               SN             Password   Status Image Active     SW Version     Vendor/Version

----------------------+-------------------------------------------------------+----------------------------+-----------------

ont-1-1 | Config 5A59574E6722AC5A              DEFAULT   Active |    1     V    V100ABJS4C0 | ZYWN

               | Actual 5A59574E6722AC5A              DEFAULT       IS |    2                image1 |PMG1005-T20B

                 +------------------------------------------------------------------------------------------------------

                 | Details

                 +------------------------------------------------------------------------------------------------------

                 | Status                               : IS (13m 39s)

                 | Estimated distance                   : 0 m

                 | OMCI GEM port                        : 0

                 | Model name                           : PMG1005-T20B

                 | Model ID                             : 1

                 | Full bridge                          : disable

                 | US FEC                               : disable

                 | Alarm profile                        : DEFVAL

                 | Anti MAC Spoofing                    : disable

                 | Planned Version                      :

                 | Description                          :

                 | Template Description                 :

                 | Management IP Address                : N/A

                 +------------------------------------------------------------------------------------------------------

                 | Ethernet 1                           : Link Up      1000M-full

                 +------------------------------------------------------------------------------------------------------

                 | Wan 1                                : Disable

                 +------------------------------------------------------------------------------------------------------

                 | Control Supported                    : WAN(partial)

----------------------+-------------------------------------------------------+----------------------------+-----------------

OLT1404A#

Просмотр таблицы МАС адресов.

OLT1404A# show mac address-table all

Port VLAN ID        MAC Address     Type      Uniport-AID GemFlow

----- ------- ----------------- ------- --------------- -------

eth-1        4 00:00:1b:0c:7c:57 Dynamic              N/A      N/A

eth-1        4 00:00:1b:0c:7d:35 Dynamic              N/A      N/A

eth-1     2000 3c:97:0e:dd:f3:53 Dynamic              N/A      N/A

CPU       2 54:83:3a:83:5b:ab   Static              N/A      N/A

CPU        4 54:83:3a:83:5b:ab   Static              N/A      N/A

pon-1     2000 a8:f9:4b:ab:a1:39 Dynamic uniport-1-1-1-1      256

eth-1        1 a8:f9:4b:e8:a4:c6 Dynamic             N/A      N/A

total mac count:7

OLT1404A#

При корректной настройке в таблице МАС будут записи с UPLINK портов и с UNI портов ONT.

OLT1404A# show version

Current ZyNOS version: V4.02(ABJB.3)C0 | 2019-09-02

OLT1404A#
