Описание

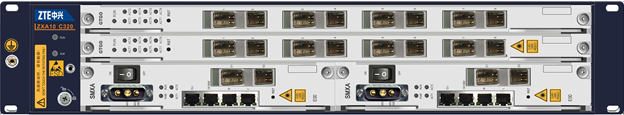

ZTE ZXA10 С320, малогабаритная, полнофункциональная конвергентная платформа оптического доступа GPON/GEPON, обеспечивает QoS операторского класса и высокую надежность сети для предоставления сервисов FTTx.
Архитектура системы:
- Вместимость GPON до 32 портов *128 абонентов
- Интерфейсы Uplink до 2*10GE
- Конфигурация шасси (19") 2U
- Питание AC/DC/АКБ

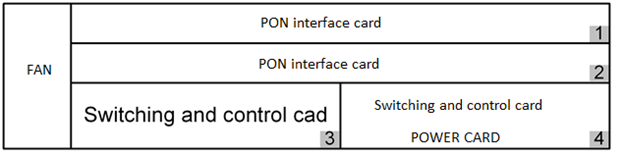

Всего 5 слотов
2 слота для универсальных линейных карт (1и 2)
1 слот для карты коммутации и управления (3)
1 слот для карты коммутации и управления или платы питания 220АС(4)
1 разъём для вентиляторного модуля (FAN)
Оборудование C300– это интегрированная платформа GPON/XGPON/P2P,
развивающаяся к NGPON.
Архитектура системы:
- Вместимость GPON до 256 портов *128 абонентов
- Интерфейсы Uplink 8*10GE
- Конфигурация шасси (19") 2U
- Питание AC/DC/АКБ

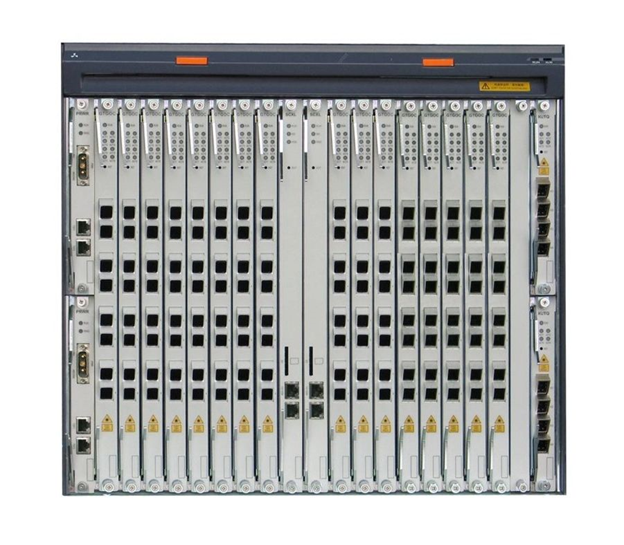

Оборудование ZXA10 C300 состоит из полок высотой 10 U (U=44.45 мм) и шириной 19 дюймов.

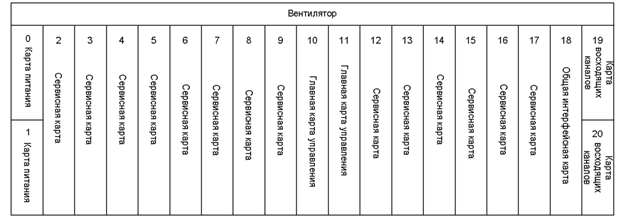

Слоты 0-1 для плат питания DC
слоты 2 – 9 и 12 - 17, В этой области могут устанавливаться любые типы плат PON, TDM и линейных плат P2P, а также платы для подключения по UPLINK портов
слоты 10 и 11 для главных плат управления
слот 18 для подключения по UPLINK портов
слоты 19 и 20 подключения по UPLINK портов
Для повышения надежности системы могут быть сконфигурированы две главные платы управления, работающие в режиме резервирования 1:1.
Варианты конфигурации OLTZTE ZXA10
GPON / EPON OLT ZXA10 C300 10U with 14 Slot for Pon Board |
Варианты конфигурации |
ZXA10 C300 | Chassis+Fan+2*SCXM(or SCXN)+2*PRWG+GUFQ; accessories |
ZXA10 C300 | Chassis+Fan+2*SCXM(or SCXN)+2*PRWG+2*GUFQ; accessories |
ZXA10 C300 | Chassis+Fan+2*SCXM(or SCXN)+2*PRWG+HUTQ(or HUVQ); accessories |
ZXA10 C300 | Chassis+Fan+2*SCXM(or SCXN)+2*PRWG+2*HUTQ(or HUVQ); accessories |
ZXA10 C300 | Chassis+Fan+2*SCXM(or SCXN)+2*PRWG+HUTQ(or HUVQ)+GUFQ; accessories |
GPON / EPON OLT ZXA10 C320 2U with 2 Slot for Pon Board |
ZXA10 C320 | Chassis+Fan+1*SMXA/1(SMXA/3) |
ZXA10 C320 | Chassis+Fan+2*SMXA/1(SMXA/3) |
ZXA10 C320 | Chassis+Fan+1*SMXA/1(SMXA/3)+PRAM |
Uplink платы для ZTEOLTC300 |
XUTQ | 4-port 10GE optical interface Ethernet uplink card |
HUTQ | 2-port 10GE interface and 2-port GE interface card |
HUGQ | 2-port GE interface and 2-port FE interface card |
GDFO | 8-port SFP optical interface card |
GUFQ | 4-port GE optical interface Ethernet uplink card |
GUTQ | 4-port GE electrical interface Ethernet uplink card |
GUSQ | 4-port optical and electrical gigabyte Ethernet |
ZTE OLT платы расширения/линейные платы |
GTGO | 8 ports GPON board with 8 B+ modules. |
GTGO | 8 ports GPON board with 8 C+ modules. |
GTGO | 8 ports GPON board with 8 C++ modules. |
GTGH | 16 ports GPON board with 16 B+ modules. |
GTGH | 16 ports GPON board with 16 C+ modules. |
GTGH | 16 ports GPON board with 16 C++ modules. |
GTTO | 8 ports 10G GPON board with 8 10G GPON modules |
GTXO | 8 ports 10G GPON board with 8 10G GPON modules |
ETGO | 8 ports EPON board with 8 modules. |
ETGH | 16 ports EPON board with 16 modules |
ETXD | 2-port 10G EPON interface card |
FTGH | 16-port PTP Ethernet interface card |
ETTD | 2-port 10G EPON interface card |
GTGQ | 4-port GPON CO line card |
ETTO | 8 ports 10G EPON board with 8 10G EPON modules |
GUSQ | 2*GE optical + 2*GE/FE RJ45 uplink card |
GUFQ | 4*GE/FE optical interface Ethernet uplink card |
HUTQ/HUVQ | 2 ports 10GE and 2 ports GE optical interface Ethernet uplink card |
Платы управления для шасси С320 |
SMXA/1 | Tri-functional card for C320 , the switching, control card & GE uplink |
SMXA/3 | Tri-functional card for C320 , the switching, control card & 10GE uplink |
Плата питания для шасси С320 |
PRAM | Power card 220VAC |
