Предварительная подготовка радиопланирования объекта. Как пользоваться tpc-planner (RRM)

Теоретическое радиопланирование

Следует сразу разделить условия проведения радиопланирования на 2 случая:
1) Равномерное покрытие здания Wi-Fi сетью (не высокая нагрузка на сеть);
2) Радиопланирование в местах массового скопления людей (высокая нагрузка на сеть).

В настоящем документе пойдет речь о первой ситуации.
Цель: Определиться с количеством и местоположением точек доступа для построения равномерного покрытия офиса или здания Wi-Fi сетью.

Перед проектированием Wi-Fi сети необходимо построить карту покрытия. Визуализацию можно осуществить с помощью различных программных и аппаратных комплексов,например, такие как: TamoGraphSiteSurvey, AirMagnet Survey, Ekahau Planner и др.

Для радиопланирования Вашего объекта потребуется:

•      План помещения с указанием размеров
•      Указать материал стен, перегородок и перекрытий

Приступая к разделению зон покрытия на "соты" и размещению точек доступа, необходимо пройти следующие этапы работы с программой:

1) Загрузка плана помещения в программу;
2) Калибровка плана помещения (необходимо указать на карте любое известное вам расстояние).

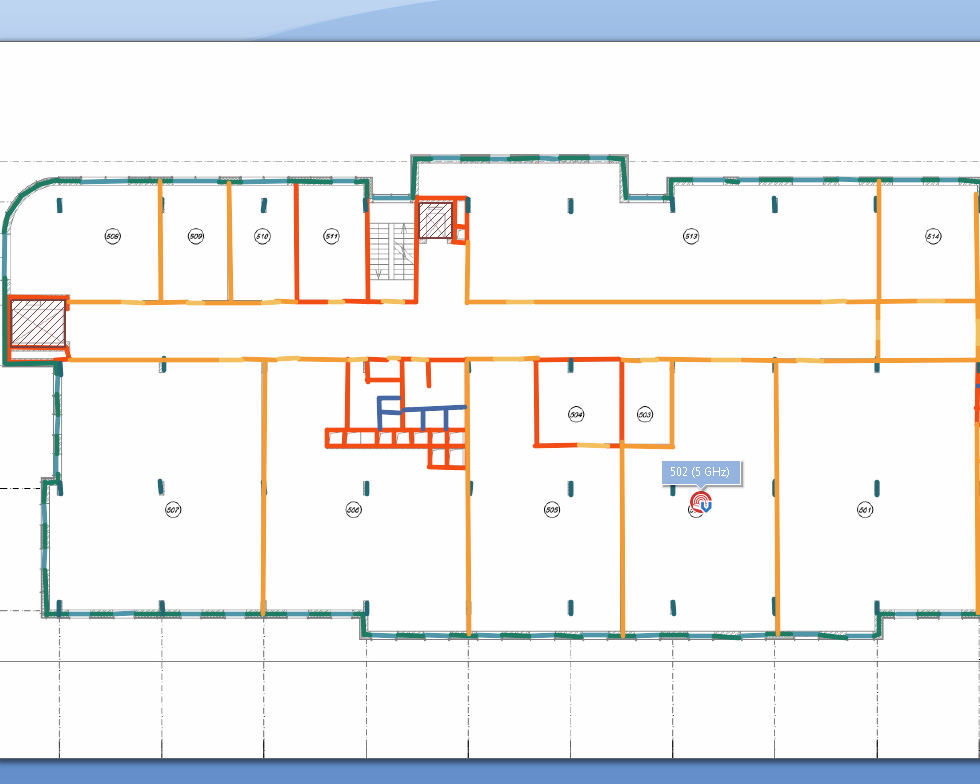

3) Нарисуйте перекрытия внутри помещения поверх рисунка плана. В программе имеются заготовленные шаблоны с перекрытиями и их затуханием (кирпичные, бетонные, гипсокартонные стены, двери, окна), так же можно добавлять свои.

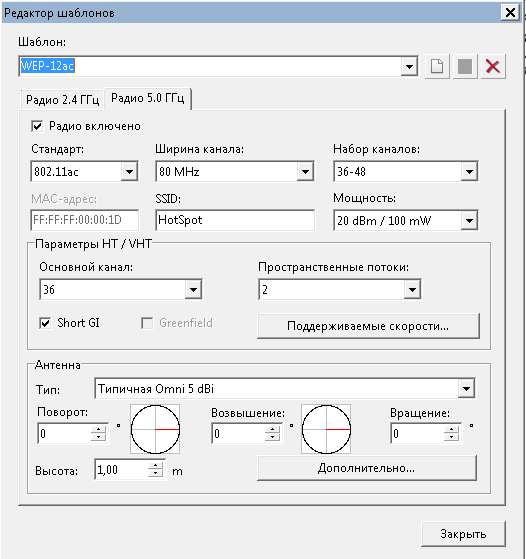

4) Установите на карту модели точек доступа. В качестве модели точки доступа нужно использовать дефолтный шаблон «Типичная двухдиапазонная 802.11ac»,в настройках шаблона необходимо сменить типы Антенн на "Типичная Omni 5dbi", а так же уровень мощности для 2.4ГГц - 16dbm, для 5ГГц - 20dbm.Либо  использовать заранее подготовленный нами шаблон "WEP-12ac", который настроен по характеристикам наших точек доступа.

5) Включите визуализацию «Уровень сигнала». Выберете оптимальное местоположение каждой точки доступа таким образом, чтобы в пределах соты уровень сигнала был по возможности не ниже -60dBm. При этом точки доступа относительно друг друга должны располагаться на границах -70 -75dBm  и не в коем случае не ближе, иначе будет большой % перекрытия и множество помех.
Пример:

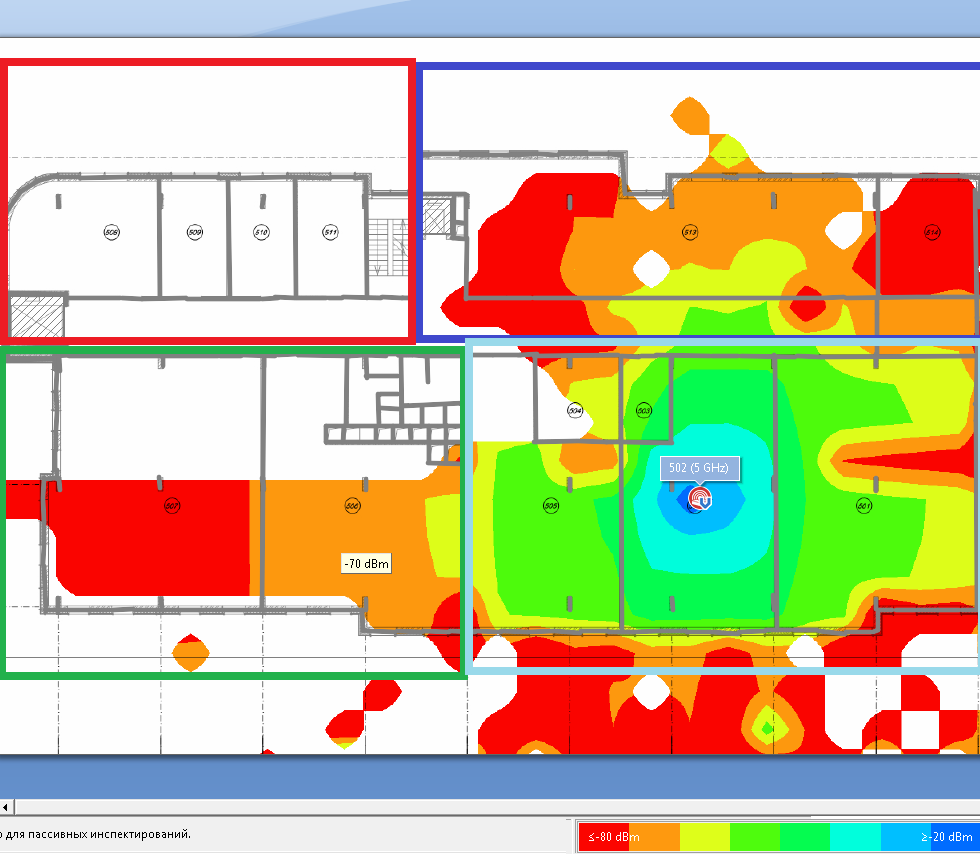

Имеем схему здания с офисами и складами, требуется равномерно покрыть всю площадь Wi-Fi сетью, при этом обеспечить минимальное взаимное влияние ТД друг на друга. Виртуально разбиваем здание на соты,получается 4 ячейки, в которых должно располагаться по 1ТД, при этом соседние ТД рекомендуется, как упоминалось выше, располагать на границах с уровнем -70 -75dBm от соседней точки доступа(на рисунке визуализации отображается оранжевым цветом)

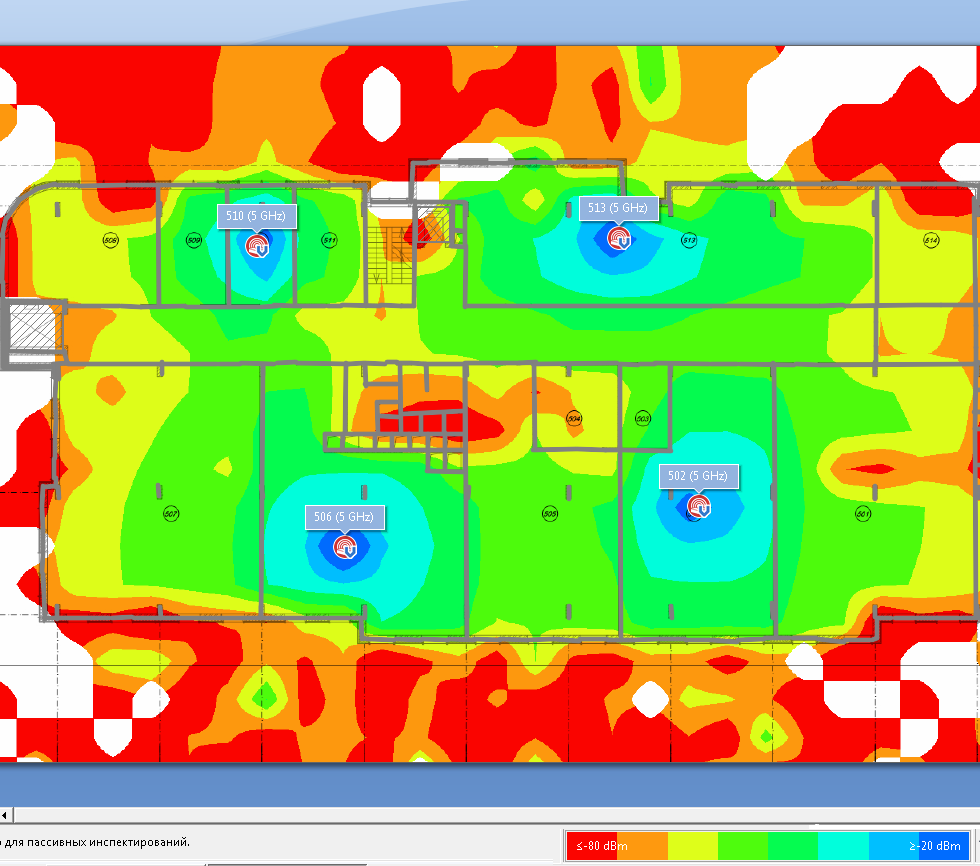

Располагаем оставшиеся ТД на границах зоны 1ой ТД, получаем следующий результат в программе:

В итоге получается уверенный прием Wi-Fi сигнала во всех рабочих помещениях(за исключением лифтовых шахт и уборной, огороженных толстыми кирпичными кладками).

ВАЖНО:
Следует понимать, что моделирование не дает точных численных результатов, но показывает качественную картину распределения уровня сигнала в помещении

Предприятие "Элтекс" для своих клиентов предоставляет бесплатные услуги по радиопланированию с помощью ПО TamoGraphSiteSurvey (подробно что такое TamoGraph можно прочитать на официальном сайте компании "Tamosoft" - http://www.tamos.ru/products/wifi-site-survey/).

Для радиопланирования Вашего объекта потребуется:

1)    План помещения с указанием размеров

2)    Указать материал стен, перегородок и перекрытий»

Практическое радиопланирование

После проведения теоритического радиопланирования необходимо провести практическое:
этапы:

• физическое размещение ТД;
• подключение ТД к сети и настройка;
• проверка предоставления сервисов и равномерного покрытия всего здания;



Проверку и контроль можно осуществлять с помощью специальных устройств - спектроанализаторов, переносных устройств с Wi-Fi свистками и установленными программами для анализа эфира, смартфонов и других гаджетов со встроенными Wi-Fi модулями.
В наших ТД так же можно осуществить проверку и мониторинг с помощью встроенного анализатора в точку доступа(Rogue AP), а так же реализованного на ТД алгоритма TPC.

Что такое TPC-planner?

Transmit Power Control (TPC) - алгоритм управления мощностью передатчиков на ТД с целью обеспечения максимальной зоны покрытия сети и минимизации “конфликтных” областей, где клиент находится в зоне уверенного приема нескольких соседних ТД.

функционал TPC-planner входит в состав сервиса Radio Resource Management (RRM), который реализован на ТД начиная с версий ПО 1.9.0, а начиная с версий 1.10.0 поддержан со стороны  программного контроллера Wi-Fi (SoftWLC).
Radio Resource Management подразумевает под собой совокупность различных приемов, автоматически проводящих оптимизацию характеристик ТД в зависимости от текущих условий. Следует понимать, что RRM не заменяет собой процедуры радиопланирования, но позволяет провести финальный этап оптимизации сети, а так же вести постоянный контроль. Другими словами, он позволяет "выжать из существующей инфраструктуры сети максимум".

Большинство клиентов, находящихся в зоне действия двух и более точек доступа могут проводить подключение не оптимально(перескакивать с точки на точку). Чтобы сократить вероятность данного поведения клиента алгоритм TPC конфигурирует точки доступа таким образом, чтобы минимизировать зоны, в которых работает более одной ТД. Но минимизировать так, чтоб качественная зона приема сигнала в "соте" оставалась(сокращается "конфликтная" зона между несколькими ТД).
