Передача 4х10G на 45 км

Описание

Техническое решение для построения сети передачи данных 4x10G на 45 км по 1 волокну с использованием технологии спектрального уплотнения WDM



Задача

  • Организовать канал передачи данных между узлами.
  • Линия 1 длина 45 км
  • Емкость 4х10G
  • Возможностью увеличения емкости до 8x10G и более

Описание решения

Для организации канала связи между узлами, мы предлагаем рассмотреть 2 схемы, реализованные по технологии CWDM и DWDM



Схема включения

схема включения CWDM

Как видно из схем включения отличий не много:

1) DWDM SFP+ модули вместо CWDM

2) DWDM AWG MUX вместо CWDM, на 32 длины волны

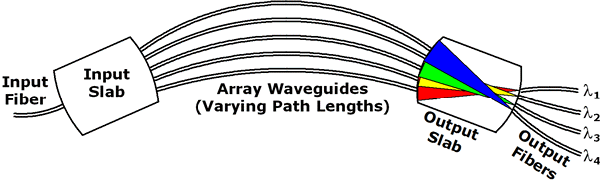

Athermal AWG DWDM мультиплексоры (Arrayed Waveguide Grating Dense Wavelength Division Mux/Demultiplexer) изготавливаются на основе кремниево-планарной технологии с атермальной (холодной) стабилизацией, которая позволяет производить мультиплексоры пассивными, не требующими внешнего питания. Данная технология, в отличии от технологии построения мультиплексоров на фильтрах, позволяет достичь минимальных параметров затухания при достаточно большом количестве DWDM каналов.

Мультиплексоры универсальны в применении, например для создания системы уплотнения до 16-и дуплексных 10G каналов связи по одному волокну, достаточно использовать два мультиплексора.

Касательно цен можно заметить, что мультиплексоры, изготовленные по AWG технологии, значительно дешевле аналогичных мультиплексоров выполненных на фильтрах.




Расчет потерь в оптическом тракте.

Бюджет оптического линейного тракта CWDM складываются из:

  • потери в линии (зависят от длины волны)
  • потери в MUX/DEMUX
  • потери на соединениях (не менее 1 дБ)
  • эксплуатационный запас (2-3 дБ)

Расчет потерь в тракте





Потери в ОВ 1 для СWDM 45км + 2xMUX
Потери в ОВ 2 для DWDM на всех каналах одинаковое на 45км + 2xMUX

Канал 1

1310

16,1+7

9,5 дБ + 10дБ

1330

15,6+7

Канал 2

1350

15+7

1370

14,5+7

Канал 3

1390

13,9+7

1410

13,1+7

Канал 4

1430

12,4+7

1450

11,7+7

Канал 5

1470

11,1+7

1490

10,5+7

Канал 6

1510

10,1+7

1530

9,8+7

Канал 7

1550

9,5+7

1570

9,4+7

Канал 8

1590

9,5+7

1610

9,7+7

Примечание: данные затухания приведены для волокна G.652D

При использовании волокна G.652A в диапазоне 1370-1420нм сигнал передаваться не будет

Эксплуатационный запас бюджета мощности –отсутствует

Модули CWDM из диапазона 1350-1450нм не выпускаются для указанных расстояний



Бюджет мощности SFP+ модулей 23 дБ (80 км).



Исходя из приведенных выше данных, мы считаем, что максимальная емкость CWDM сети будет составлять не более чем 4x10G каналов. То есть отсутствует возможность увеличения пропускной способности.

При использовании оборудования DWDM, существует возможность увеличения пропускной способности сети от 4х10G до 20х10G при установке на первом этапе DWDM MUX соответствующей емкости. В дальнейшем требуется покупать только DWDM SFP+ модули.



Спецификация оборудования для организации 4х10G

Наименование Количество
Спецификация CWDM
Оптический мультиплексор CWDM 1x16 длины волн 1310-1610nm, (LC/UPC), COM (SC/UPC), Rack 2
Оптический трансивер NS-SFP+ 10G CWDM, длина волны 1610nm, дальность 80km, LC, DDM 1
Оптический трансивер NS-SFP+ 10G CWDM, длина волны 1590nm, дальность 80km, LC, DDM 1
Оптический трансивер NS-SFP+ 10G CWDM, длина волны 1570nm, дальность 80km, LC, DDM 1
Оптический трансивер NS-SFP+ 10G CWDM, длина волны 1550nm, дальность 80km, LC, DDM 1
Оптический трансивер NS-SFP+ 10G CWDM, длина волны 1530nm, дальность 80km, LC, DDM 1
Оптический трансивер NS-SFP+ 10G CWDM, длина волны 1510nm, дальность 80km, LC, DDM 1
Оптический трансивер NS-SFP+ 10G CWDM, длина волны 1490nm, дальность 80km, LC, DDM 1
Оптический трансивер NS-SFP+ 10G CWDM, длина волны 1470nm, дальность 80km, LC, DDM 1
Спецификация DWDM
Оптический мультиплексор DWDM 1x32, каналы 30-61, (LC/UPC), COM (LC/UPC), RACK 2
Оптический трансивер NS-SFP+ 10G DWDM, 30 канал, длина волны 1553.33nm, дальность 80km, LC, DDM 1
Оптический трансивер NS-SFP+ 10G DWDM, 31 канал, длина волны 1552.52nm, дальность 80km, LC, DDM 1
Оптический трансивер NS-SFP+ 10G DWDM, 32 канал, длина волны 1551.72nm, дальность 80km, LC, DDM 1
Оптический трансивер NS-SFP+ 10G DWDM, 33 канал, длина волны 1550.92nm, дальность 80km, LC, DDM 1
Оптический трансивер NS-SFP+ 10G DWDM, 34 канал, длина волны 1550.12nm, дальность 80km, LC, DDM 1
Оптический трансивер NS-SFP+ 10G DWDM, 35 канал, длина волны 1549.32nm, дальность 80km, LC, DDM 1
Оптический трансивер NS-SFP+ 10G DWDM, 36 канал, длина волны 1548.51nm, дальность 80km, LC, DDM 1
Оптический трансивер NS-SFP+ 10G DWDM, 37 канал, длина волны 1547.72nm, дальность 80km, LC, DDM 1

Примечание: при использовании оптического мультиплексора DWDM 1x32, на этапе запуска используется 8 несущих длин волн (4x10G), возможность увеличения до 16х10G.



Недостатки CWDM решения:

  • нет гарантии что заработает в диапазоне 1370-1420 нм, нужно предварительное тестирование если не известен тип ОВ
  • разные затухания на разных длинах волн в CWDM
  • гарантировано можно организовать только 4х10G каналов
  • маленький запас бюджета мощности на половине каналов (1310-1410 нм)
  • не выпускаются CWDM 10G SFP+ на расстояние более 40 км для 1350-1450 нм.



Преимущества DWDM решения:

  • возможность постепенного увеличения пропускной способности от 4х10G до 16х10G на DWDM AWG MUX без замены пассивного оборудования. Докупаются только DWDM SFP+ модули
  • гарантировано рабочая схема, не нужно предварительного тестирования
  • одинаковое затухание на всех длинах волн
  • высокая стабильность AWG MUX от температуры и времени
  • сопоставимая цена с CWDM
  • запас бюджета около 3 дБ на всех каналах



Выводы:

Сеть построенная на основе оборудования CWDM позволяет организовать только 4 канала 10G на расстояние более 40 км. Возможность увеличения пропускной способности отсутствует.

Таким образом поставленная задача может быть реализована только с использованием технологии DWDM.
