Передача 8 каналов 10GE на 110 км с промежуточными ответвлениями OADM

Описание

Описание задания

Необходимо организовать передачу 8 каналов 10GE из пункта А по одному оптическому волокну к пункту В и С.
Расстояние между пунктами А-В – 60 км
Расстояние между пунктами В-С – 50 км
Между А и Б размещается 5 промежуточных узлов, где установлены мультиплексоры ввода-вывода OADM, при помощи которых выводится по 1х10GE каналу. В пункте В выводится 1х10GE канал. В пункте С выводится 2х10GE канала.

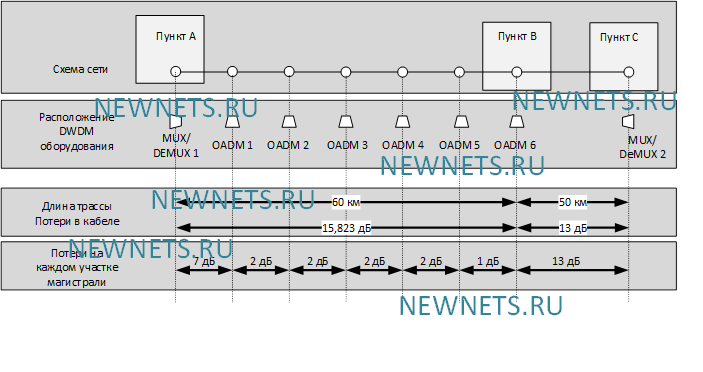

Линейная схема размещения оборудования.


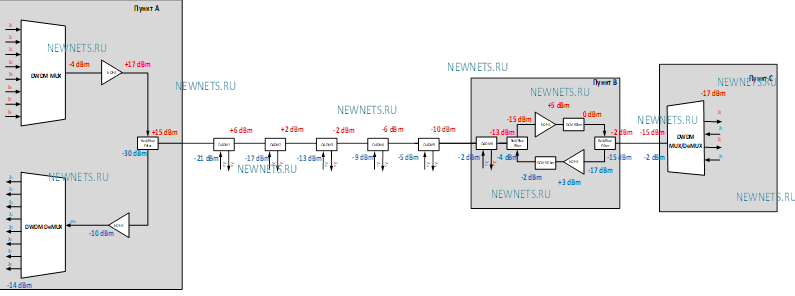

Структурная схема сети


Особенности

Так как общая длина трассы превышает 110 км, то включение без компенсаторов дисперсии не возможно.

Суммарное затухание в линии: 29 дБ,

Потери на DWDM MUX, DEMUX, OADM не менее18 дБ

Из приведенных данных видно, что без установки EDFA усилителей построение сети не возможно.

Поэтому на стороне А устанавливается DWDM мультиплексор, который объединяет сигналы с 8 длин волн Red диапазона и передает на Booster, который усиливает групповой сигнал до уровня +17 дБм.

При помощи Red/Blue фильтра производится подключение тракта приема и передачи. Это позволяет использовать 1 волокно для передачи информации.

На стороне А демультиплексор DWDM разделяет групповой сигнал на соответствующие несущие Blue диапазона, а установленный перед ним Pre-amplifier нормализует уровень входного сигнала до уровня чувствительности SFP модулей.

На промежуточных точках установлены OADM DWDM, которые осуществляют ввод/вывод 2х длин волн из группового сигнала. Для нормализации уровня вводимого и выводимого сигнала устанавливаются оптические аттенюаторы.

В пункте В происходит разделение тракта приема и передачи при помощи red/blue фильтра и усиление сигнала. Здесь же установлены DCM для компенсации дисперсии.

В пункте С установлен DWDM MUX/DEMUX для подключения конечного оборудования 10GE.

Технические характеристики

Бюджет мощности DWDM SFP 23dB, устойчивость к дисперсии до 70 км

Потери в DWDM MUX 1x8 4 dB

Потери в DWDM MUX 1x4 2 dB

Потери в DWDM OADM 2 dB

Потери в Red/Blue Filter  2 dB
Компенсатор дисперсии 50 км, вносимое затухание 5 dB

EDFA Booster +21 dB
EDFA Preamplifier + 20 dB
EDFA Line amplifier + 20 dB

Наименование

Количество

1x8 DWDM MUX 1 Fiber ABS BOX

2

1x4 DWDM MUX 1 Fiber ABS BOX

1

EDFA Amplifier 1U 19”

4

Red/Blue Filter ABS BOX

3

OADM DWDM ABS BOX

6

DCM, 50 km 1U 19”

2

Аттенюаторы LC/LC

12

SFP+ DWDM 80km

16
