Организация передачи 10х10G по технологии DWDM на 100 км

Описание

Организации передачи 10х10G по технологии DWDM на 100 км
2 узла с одинаковой конфигурацией содержат шасси TN20 с возможностью установки до 8 сервисных карт:
2 карты 10G OEO 3R, по 4 канала 10GE каждая
DWDM MUX на 8 длин волн,
Усилитель мощности на передающий и принимающий тракт.
Компенсатор дисперсии на 80 км, так как предлагается использовать SFP+ модули на 40км

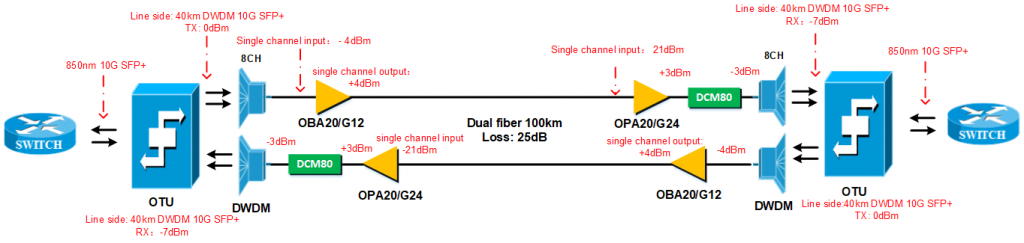

Схема включения



Наименование

Артикул

Количество

2U Chassis 482.6W×300D×86H,with AC&DC power supply, Fan,NMU with LCD display, 8 service cards slots,power consumption 100W

TN20

2

10G OEO Support optical signal regeneration,wavelength conversion,3R function,8 port,connect SFP/SFP+,occupy 1 slot

OEO-10G-S8

4

EDFA-OPA Multi-channel EDFA,C-band(1529~1564nm),Output power 20dBm,Gain 24dB,LC/UPC,occupy 1 slot

OPA20/G24

2

EDFA-OBA Multi-channel EDFA,C-band(1529~1564nm),Output power 20dBm,Gain 12dB,LC/UPC,occupy 1 slot

OBA20/G12

2

8CH DWDM Mux/Demux,100Ghz,8CH,C21~C28,insert loss<3.2dBm,LC/UPC,occupy 1 slots

MD-2308

4

80KM DCM Card type,C band,G652 fiber,80KM dispersion compensation,insert loss<5.5dB,LC/UPC

ODC-FB2-080C

2

40KM DWDM 10G transceiver 10G,100Ghz DWDM,40KM,SFP+

SOT-S22-10G-40KM

16






Маршрут 1. (ММТС-9 - ДатаЛайн): для передачи 8х10GE по одному волокну с резервированием линейного тракта.
Трасса1  55,0 км = до 18 дБ;
Трасса2 42,6 км = до 14 дБ;
Начальная потребность в емкости 2x10Gb.
Перспективная от 6x10Gb до 8x10Gb

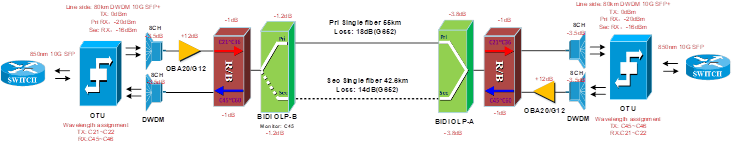

Схема включения

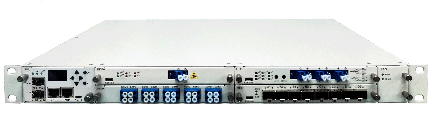

Описание платформы


Для передачи 8 каналов 10GE на расстояние до 55 Км по одному оптическому волокну с резервированием линейного тракта необходимо следующее оборудование:

- SFP+ модули для подключения клиентского трафика*;

- DWDM платформа, включающая в себя платы:

- 8-ми портовая плата OEO для предобразования несущих к сетке частот DWD

- DWDM MUX/DEMUX для объединения/разделения несущих в один групповой канал

- red/blue filter для объединения тракта приема и передачи в одно волокн

- EDFA усилитель для покрытия бюджета потер

- устройство резервирования линейного оптического тракта 1+1 OLP


Наименование

Количество

Начальная конфигурация

2U Chassis 482.6W×300D×86H, with AC&DC power supply, Fan, NMU with LCD display, 8 service cards slots, power consumption 100W

2

 10G OEO Support optical signal regeneration,wavelength conversion,3R function,8 port,connect SFP/SFP+,occupy 1 slot

2

EDFA-OBA Multi-channel EDFA,C-band(1529~1564nm),Output power 20dBm,gain 12dB,LC/UPC,occupy 1 slot

2

8CH Mux DWDM,100Ghz,8CH,Mux card, C21~C28, insert loss<3.5dB,LC/UPC,occupy 1 slot

2

8CH Demux DWDM,100Ghz,8CH, Demux card, C45~C52 , insert loss<3.5dB,LC/UPC,occupy 1 slot

2

R/B Filter It is used to separate and polymerize Red-band signal and Blue-band signal,insert loss<1dB,LC/UPC,occupy 1 slot

2

BIDI OLP-A Insert loss<3.8dB,LC/UPC,occupy 1 slots

1

BIDI OLP-B Monitor C45 channel,switch time<15ms ,insert loss<1.2dB,LC/UPC,occupy 1 slot

1

80KM DWDM 10G SFP+ transceiver 10G,100Ghz DWDM,80KM, SFP+ CH:21.22.45.46

4

Расширение до 8х10GE

10G OEO Support optical signal regeneration,wavelength conversion,3R function,8 port,connect SFP/SFP+,occupy 1 slot

2

80KM DWDM 10G SFP+ transceiver 10G,100Ghz DWDM,80KM, SFP+ CH:23.24.25.26.27.28.47.48.49.50.51.52

12

Опционально для подключения клиентского оборудования

Оптический трансивер NS-SFP+10G-SRD, дальность до 300m, длина волны 850nm, MM, LC, DDM

8

Опционально для подключения клиентского оборудования при расширении

Оптический трансивер NS-SFP+10G-SRD, дальность до 300m, длина волны 850nm, MM, LC, DDM

24
