Описание и особенности оптического мультиплексора DWDM OADM MUX

Оптические Мультиплексор ввода/вывода DWDM OADM (optical add/drop multiplexer)

Устройства предназначены для организации ввода/вывода сигнала на заданной длине волны из оптического группового сигнала в системе DWDM на промежуточных пунктах.

Модуль OADM, изготовлен из последовательно включенных TTF фильтров, при прохождении через которые выделается сигнал определенной длины волны, при этом остальные длины волн группового сигнала проходят устройство прозрачно.

Различают одно-волоконные и дву-волоконные OADM модули:

одно-волоконные используют для извлечения/добавления сигнала из линии одного направления.

дву-волоконные используют для извлечения/добавления сигнала из линии одного направления и извлечения/добавления сигналов в линию другого направления. Причем добавленные длинны волн второго направления могут совпадать с длинами волн первого.

Особенности

• Полностью пассивные элементы

• Рабочий диапазон 1460nm .. 1620nm

• Изготовлены из TTF элементов

• Не требует питания

• Низкие вносимые потери для транзитных каналов

• Высокая температурная стабильность

• Может быть выполнен с любыми типами портов: LC/FC/SC

• Может быть изготовлен в разных типах корпусов:19"/ABS box

• Широкий рабочий диапазон температур: 0...+70°C

• Температура хранения: -40...+85°C

• Компактные размеры

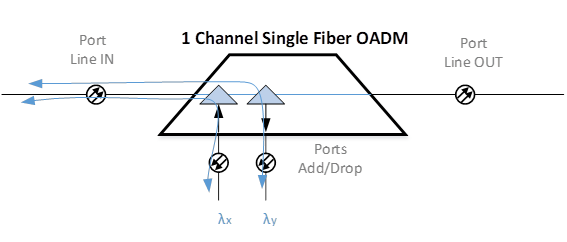

Одноканальный (2 длины волны) однонаправленный (одно волоконный) осуществляет выделение 2х длин волн из группового сигнала (1 channelsinglefiberOADM)

Информация для заказа:
NS-OADM-DWDM-1СHCx/Cy, где Cx–номер выводимого, Cy– номер вводимого канала

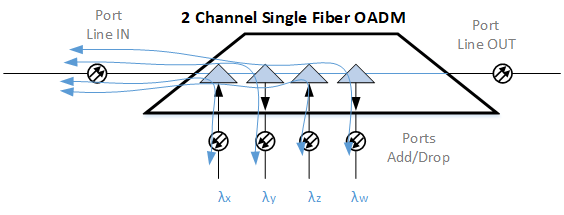

Двуканальный (4 длины волны) однонаправленный (одно волоконный) осуществляет выделение 4х длин волн из группового сигнала (2 channelsinglefiberOADM)

Информация для заказа:
NS-OADM-DWDM-2СHCx/Cy/Cz/Cw, где Cxи Сz–номера выводимых, Cyи Cw– номер вводимых каналов

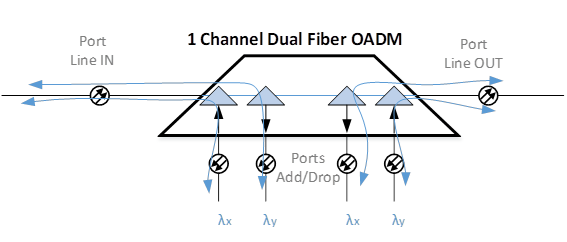

Одноканальный (2 длины волны) двунаправленный (двух волоконный) осуществляет выделение 2х длин волн из группового сигнала и добавление 2х длин волн в транзитном канале (1 channelDualfiberOADM)

Информация для заказа:
NS-OADM-DWDM-1СH2FCx/Cy, где Cx–номер выводимого, Cy– номер вводимого канала

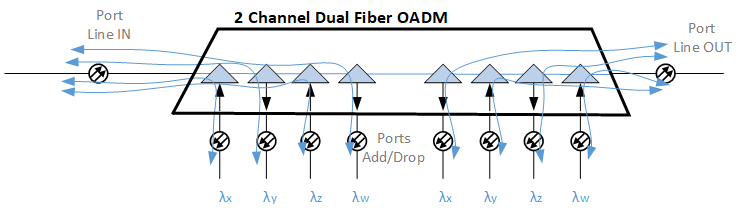

Двуканальный (4 длины волны) двунаправленный (двух волоконный) осуществляет выделение 4х длин волн из группового сигнала и добавление 4х длин волн в транзитном канале (2 channelDualfiberOADM)

Информация для заказа:
NS-OADM-DWDM-2СH2FCx/Cy/Cz/Cw, где Cxи Сz–номера выводимых, Cyи Cw– номер вводимых каналов

Так как диапазон каналов в DWDM системе гораздо шире CWDM, то не все конфигурации OADM могут быть на складе, некоторые позиции изготавливаются только под заказ. Если Вы не нашли нужный мультиплексор на сайте, оставьте заявку, и мы изготовим его в кратчайшие сроки.
