Изготовление DWDM MUX

Описание
Оптический мультиплексор DWDM на основе TFF (от англ. Thin Film Filter) – это базовый элемент для построения системы спектрального уплотнения DWDM, представляющий собой группу последовательно соединенных  тонкопленочных оптических фильтров. Они предназначены для мультиплексирования / демультиплексирования небольшого количества оптических сигналов (до 16 каналов передачи данных) в системах спектрального уплотнения DWDM по одному волокну.

Изготовление модулей с любым числом каналов, в любой конфигурации (длины волн определяются при заказе), позволяет построить сеть минимальными затратами.

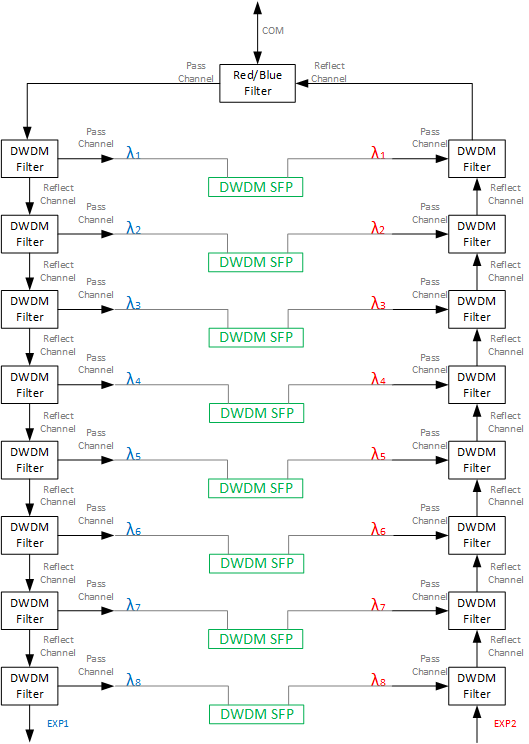

Пример построения одноволоконного  DWDM MUX/DEMUX на 16 длин волн, для организации 8 дуплексных каналов передачи данных на скорости по 10Гбит/с.

Blue-Red фильтр служит для разделения трактов приема и передачи на 2 части.
Каждый тракт содержит 8 последовательно включенных узкополосных DWDM фильтров, предназначенных для ввода(вывода) фиксированной несущей.
Таким образом можно добиться минимального затухания и иметь возможность увеличения емкости системы путем ввода дополнительных каналов через EXP порты устройства.





Описание устройства

Пассивный DWDM-мультиплексор/демультиплексор предназначен для создания восьми дуплексных оптических каналов (на 16-ти длинах волн) по одному одномодовому оптическому волокну.

DWDM MUX/DeMUX они не зависят от типа передаваемых данных и протоколов.

Технические характеристики

  • Тип модуля: Мультиплексор/демультиплексор
  • Технология производства: Thin Film Filter (TFF)
  • Диапазон длин волн: 1528,77-1566,31 нм с шагом 0,8 нм
  • Red (1547..1564) и Blue (1528..1543) nm
  • Точность длины волны: ITU ± 0,01нм
  • Количество магистральных волокон: 1
  • Количество EXP портов : 2 (RED + BLUE диапазоны)
  • Количество организуемых дуплексных каналов: 8
  • Максимальные вносимые затухания: 2,97 дБ (без учета коннекторов)
  • Возвратные потери: UPC >40 дБ, APC >45 дБ
  • Изоляция смежных каналов: ≥25 дБ
  • Изоляция несмежных каналов: ≥40 дБ
  • Направленность: >50 дБ
  • Суммарная проводимая оптическая мощность: <500 мВт
  • Тип оптических разъемов определяются при заказе: LC/FC/SC
  • Диапазон рабочих температур: -5...+70°С
Варианты исполнения:

        — корпус для телекоммуникационной стойки 19"

        — в металлическом корпусе 1/2 RACK для установки шасси





    Производство любых конфигураций DWDM MUX/DEMUX на заказ
