Модернизация локальных вычислительных сетей на базе оборудования Элтекс

Описание

Задача для формирования спецификации:

• 30 этажей по два коммутационных центра
• 10 этажей по одному коммутационному центру
• Блоки питания резервированные
• Каждый коммутационный центр по 384 PoE 1000Base-T порта (Из них 96 это UPOE, остальные просто PoE+)
• Переподписка 1:10

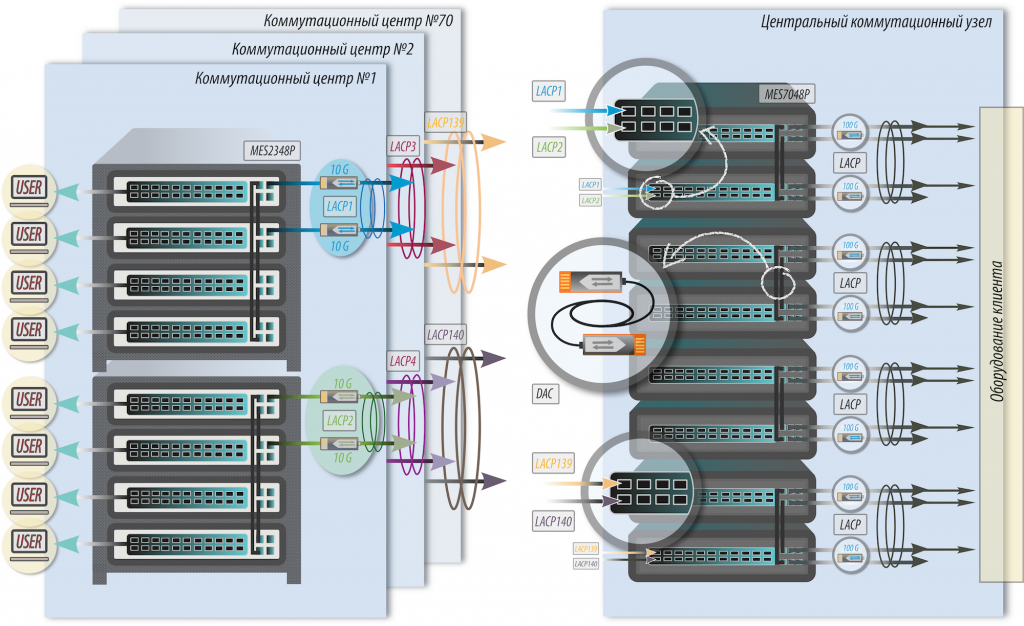

Предлагаемая схема решения:


• Общее число коммутационных центров 70 (30х2+10)
• Каждый коммутационный центр содержит 8 коммутаторов MES2348Р - в сумме 384 порта POE+
• Коммутаторы объединены в стек по 4 устройства
• С каждого стека коммутаторов идет по 2х10G порта объединенных в LACP к Центральному коммутационному узлу, тем самым
обеспечивается переподписка 1:10
• На центральном коммутационном узле установлены коммутаторы MES7048 по 2 устройства в стеке, на которые приходят линки
коммутационных центров
• В расчете заложено 4 стека коммутаторов Центрального узла, при этом обеспечивается переподписка (не менее требуемой 1:10)
суммарная полоса 2800 Гбит/с
• Для объединения трафика 100G портов с коммутаторов MES7048 может использоваться существующее оборудование клиента
• Оборудование Центрального коммутационного узла резервируется путем стекирования, и подключение всех коммутационных
центров при помощи LACP - обеспечивает резервирование физических линков
• Все коммутаторы имеют резервирование питания

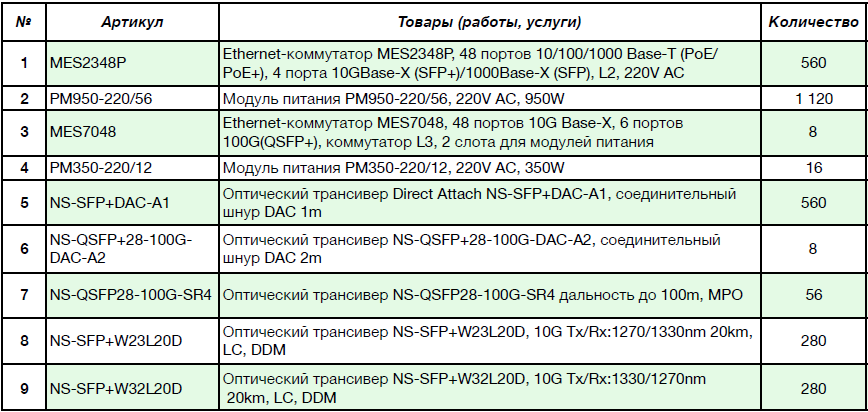

Спецификация оборудования:
