Организация передачи 1х100GE по 2-х волоконной линии с резервированием

Описание

При выборе решения и составлении схемы организации связи использовали среднее затухание в линии 0,36 дБ/км, суммарные потери в линии будут не более 17 дБ в основной трассе и не более 15,5 дБ в резервной.


Спецификация решения:

Наименование

Артикул

Количество

1U chassis (44×442×220, siutable for 19"or 23"cabinet, ETSI 300mm/600mm cabinets, double AC/DC power 1+1 backup), with NCP management card (network management interface supports 3*SFP ports and 3*RJ45 ports, support SNMP,Web, Telnet)

OTNS8600Ⅰ F

2

1310-band optical amplifier unit, support 1-channel optical signal (minimum input optical power - 17dBm, maximum output optical power + 12dBm, gain 18dB, LC)

SOA-1

2

Optical line protection card (1+1 ,dual TX and selectable RX, LC)

OLPA

2

Оптический трансивер NS-QSFP28-100G-ER4 дальность до 40km, LC

NS-QSFP28-100G-ER4

2

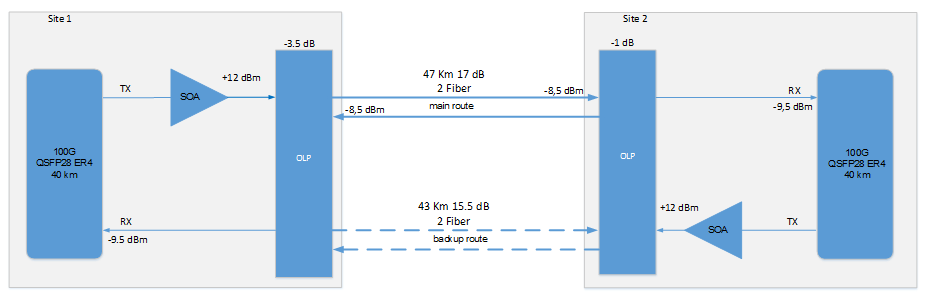

Описание схемы организации связи:

На стороне 1 в оборудование пользователя устанавливается QSFP28 модуль, передатчик которого подключаем на вход полупроводникового оптического усилителя SOA. Уровень сигнала нормализуется при помощи оптических аттенюаторов, таким образом, что на выходе усилителя суммарная мощность сигнала составляет +12 дБм. Далее усиленный сигнал передается на устройство резервирования оптического линейного тракта OLP, работающего в режиме (1+1)

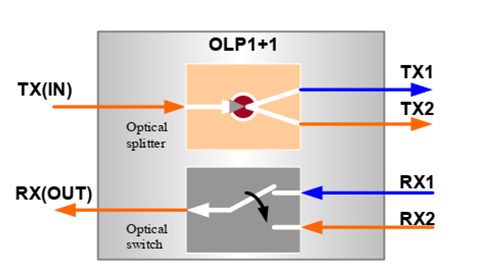

На передачу сигнал при помощи оптического делителя разделяется на 2 направления: основное и резервное, на приемной стороне осуществляется селективный выбор рабочего канала. При пропадании сигнала на основном волокне – происходит переключение на резервное, не более чем за 20 мс. Далее сигнал попадает на входной порт QSFP28 модуля.

Суммарное вносимое затухание комплектом OLP составляет 3,5+1 = 4,5 дБ.

Модули QSFP28 рассчитаны для работы на расстояние до 40км, при длине трассы 47 км, потребуется компенсация вносимых потерь 7*0,36 = 2,5 дБ. Таким образом, для корректной работы системы, SOA усилитель должен компенсировать потери внесенные OLP и дополнительной линией = 4,5+2,5=7 дБ.

Характеристики SOA усилителя:

Параметры

Значение

Рабочие длины волн

1280nm ~ 1330nm

Уровень сигнала на входе (total power)

-17dBm ~ -4dBm

Уровень сигнала на выходе (total power)

2dBm ~ 12dBm

Усиление

<18dB

Равномерность усиления

≤2dB

Шум

≤7.5 dB

Polarization dependent gain

≤2dB

Рабочий температурный диапазон

-10℃~60℃

Влажность

5%~95% no condensation

Температура хранения

-40℃~85℃

Оптические порты

LC/UPC


Характеристики OLP OLPA(1+1):

Параметры

Значение

Рабочие длины волн

1260nm~1650nm

Механизм переключения

Selectively receiving from double transmitting, and then single-end switches

Время переключения

< 20ms

Вносимые потери

TX-TX1

< 3.5db

TX-TX2

< 3.5db

RX1-RX

< 0.8dB

RX2-RX

< 0.8dB

Уровень входного сигнала

-50 dBm~+ 25 dBm

Функции сетевого управления

It supports the OLP optical power real-time monitoring, active switch scheduling, performance management, routing management, and other management functions

Схемы применения

Used for optical line 1+1 protection, optical wavelength 1+1 protection

Оптические порты

LC/UPC

MTBF

> 100000 hours

Характеристики QSFP28 ER4 40 km:

Ethernet 100GBASE-ER4 Lite

Параметр

Symbol

Min

Typical

Max

Units

Notes

Lane Wavelength

L0

1294.53

1295.56

1296.59

nm

L1

1299.02

1300.05

1301.09

nm

L2

1303.54

1304.58

1305.63

nm

L3

1308.09

1309.14

1310.19

nm

Transmitter

SMSR

SMSR

30

dB

Total Average Launch Power

PT

10.5

dBm

Average Launch Power, each Lane

PAVG

-2.9

4.5

dBm

OMA, each Lane

POMA

0.1

4.5

dBm

Difference in Launch Power between any Two Lanes (OMA)

Ptx,diff

3.6

dB

Launch Power in OMA minus Transmitter and Dispersion Penalty (TDP), each Lane

-0.65

dBm

Receiver

Damage Threshold, each Lane

THd

-3.0

dBm

Average Receive Power, each Lane

-16.9

-4.9

dBm

for 30km Link Distance

Average Receive Power, each Lane

-20.9

-4.9

dBm

for 40km Link Distance

Receive Power (OMA), each Lane

-1.9

dBm

Receiver Sensitivity (OMA), each Lane

SEN1

-14.65

dBm

for BER= 1x10-12

Stressed Receiver Sensitivity (OMA), each Lane

-12.65

dBm

for BER= 1x10-12

Receiver Sensitivity (OMA), each Lane

SEN2

-18.65

dBm

for BER= 5x10-5

Stressed Receiver Sensitivity (OMA), each Lane

-16.65

dBm

for BER= 5x10-5

Receiver reflectance

-26

dB
