Интерфейсная плата TNF1SL1Q, 4 порта STM-1, оптический интерфейс SFP

Huawei
Артикул: TNF1SL1Q
Наличие на складах:
Москва
под заказ от 3 дней
Новосибирск
под заказ от 3 дней
Зарегистрируйтесь, чтобы получить скидку!
TNF1SL1Q - это 4-портовая плата оптического интерфейса STM-1, применяемая в Huawei OSN1800. SL1Q - это плата TDM, которую можно использовать в оборудовании OSN для приема и передачи четырех оптических сигналов STM-1. SL1Q преобразует полученные оптические сигналы в электрические и отправляет их на сторону кросс-коммутации. Кроме того, SL1Q преобразует электрические сигналы со стороны кросс-коммутации в оптические и передает их в линию.

  • Поддерживает внеполосную DCN
  • Поддерживает линейный MSP, SNCP

  • Поддерживает SNCTP при работе с TNZ5UXCMS

  • Поддерживает SDH ASON при работе с TNZ5UXCMS

  • Поддерживает 2M ASON при работе с TNZ5UXCMS

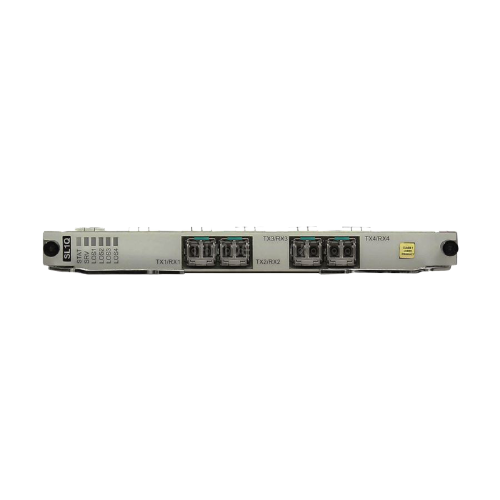

На передней панели платы расположены порты


Specifications

Basic function

Receives/Transmits 4xSTM-1 optical/electrical signals

Service processing

Processes VC-12, VC-3, and VC-4 services

Overhead processing

Processes the section overheads of STM-1 signals

Processes higher order path overheads

Provides transparent DCCs and orderwire byte channels

Sets and queries J0, J1, and C2 bytes

Pointer processing

Processes AU pointers

Maintenance features

Inloops and outloops at optical ports

Inloops and outloops on VC-4 paths for quick fault locating

Setting of overhead bytes to be sent/received

Enabling/Disabling SSMs on line optical ports

Pass-through tests of line K bytes

Setting of bit error threshold-crossing values and degrade thresholds

Warm resets and cold resets (with warm resets having no impact on services)

Board manufacturing information query

In-service FPGA loading

Hot board swapping

ALS

Client-Side Pluggable Optical Module

eSFP-155M-1310nm-SMF-15km

eSFP-155M-1310nm-SMF-40km

eSFP-155M-1550nm-SMF-80km

eSFP-155M-TX1310/RX1550nm(BIDI)-SMF-15km

eSFP-155M-TX1550/RX1310nm(BIDI)-SMF-15km

SFP-155M-Copper-STM-1e-E

SFP-155M-1550nm-SMF-150km

Version description of the SL1Q board

Board

Product Applicable-System Control Board-Initial Board Version Supported by System Control Board

TNF1SL1Q

1800 V-TNF5UXCM-V100R003C05

1800 V-TNF5UXCME-V100R005C20

1800 V-TNZ5UXCMS-V100R006C10

1800 V-TNZ5XCS-V100R019C10SPC300

1800 II Enhanced-TNZ1UXCL-V100R007C10

1800 II Enhanced-TNZ2UXCL-V100R008C00SPC600

Mechanical Specifications

Typical Power Consumption(W)

4.5

Maximum Power Consumption(W)

4.5

Dimension (W x H x D, mm)

193.8 x 19.8 x 205.9

Weight(kg)

0.3 kg


Производитель
Huawei
