Конвертер интерфейсов Huawei TNF2LSX 10 Гбит/сек, 1 x OTU2 / OTU2e

Huawei
Артикул: TNF2LSX
Наличие на складах:
Москва
под заказ от 3 дней
Новосибирск
под заказ от 3 дней
Зарегистрируйтесь, чтобы получить скидку!
Конвертер интерфейсов  Huawei TNF2LSX - это однопортовая плата преобразования длины волны 10 Гбит/с, применяемая в Huawei OSN1800. Плата TNF2LSX может использоваться в двух различных сценариях применения: передача одного канала 10 Гбит/с либо регенерация одного оптического канала OTU2 или OTU2e.

Основные функции:
  • Поддерживает формат кадра OTN и обработку служебных данных, ссылаясь на ITU-T G.709.
  • Поддерживает отображение клиентских сервисов LAN 10GE в сигналы OTU2 / OTU2e, FC1200 / FICON 10G в сигналы OTU2e и отображение сервисов 10GE WAN / STM-64 / FC800 / FICON 8G в сигналы OTU2.
  • Поддерживает мониторинг PM для ODU2.
  • Поддерживает функции SM для OTU2 и функции PM для ODU2.

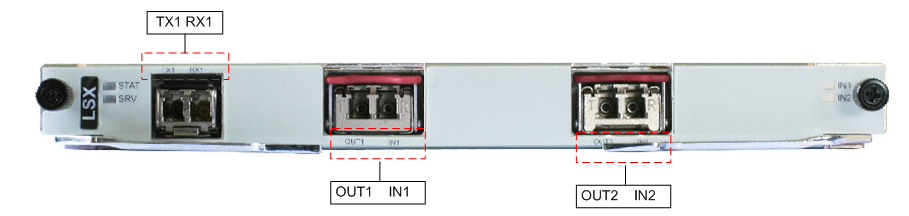

На передней панели платы расположены порты.


Specifications

Basic functions

1 x 10 Gbit/s service signals <-> 1 x OTU2/OTU2e

The TNF1LSX board supports the bidirectional regeneration of one channel of OTU2 or OTU2e optical signals on the client side.

OTN function

TNF2LSX:



1. Supports the OTN frame format and overhead processing by referring to the ITU-T G.709.

2. Supports the mapping of client-side 10GE LAN services into OTU2/OTU2e signals, FC1200/FICON 10G services into OTU2e signals, and the mapping of 10GE WAN/STM-64/FC800/FICON 8G services into OTU2 signals.

3. Supports PM non-intrusive monitoring for ODU2.

4. Supports SM functions for OTU2, and PM functions for ODU2.

RMON function

Monitors the RMON performance of 10GE LAN services.

Alarms and performance events monitoring

Monitors B1, SM_BIP8, PM_BIP8 bytes to help locate faults.

Monitors performance parameters and alarm signals, including the monitoring of laser bias current, laser working temperature and optical power on the WDM side.

Monitors the RMON performance of 10GE LAN services.

Supports Ethernet bandwidth usage of the RMON performance statistics.

Client-Side Pluggable Optical Module

SFP+ -10G-(1529.17nm to 1560.61nm)(DWDM,50GHz,Tunable)-SMF-40km

SFP+ -10G-(1471nm to 1611nm)(CWDM)-SMF-70km

SFP+ -10G-(1529.17nm to 1560.61nm)(DWDM,100GHz)-SMF-40km

SFP+ -10G(with CDR)-1550nm-SMF-10km-I

SFP+ -10G(with CDR)-1310nm-SMF-10km

SFP+ -10G(with CDR)-1550nm-SMF-40km

SFP+ -8.5G to 10.5G-850nm-MMF-0.3km

SFP+ -10G(10GE,LR/LW)-1310nm-SMF-10km

SFP+ -2.5G to 11.3G-TX1270/RX1330nm(BIDI)-SMF-40km-I

SFP+ -2.5G to 11.3G-TX1330/RX1270nm(BIDI)-SMF-40km-I

SFP+ -2.5G to 11.3G-TX1270/RX1330nm(BIDI)-SMF-10km-I

SFP+ -2.5G to 11.3G-TX1330/RX1270nm(BIDI)-SMF-10km-I

WDM-Side Pluggable Optical Module

XFP-10G-(1529.17nm to 1560.20nm)(DWDM,100GHz,Fixed)-SMF-40km

XFP-10G-(1529.17nm to 1560.61nm)(DWDM,50GHz,Tunable)-SMF-40km

XFP-10G-(1529.17nm to 1560.61nm)(DWDM,100GHz)-SMF-80km

XFP-10G-(1471nm to 1611nm)(CWDM)-SMF-70km

XFP-10G-TX1330/RX1270nm(BIDI)-SMF-10km

XFP-10G-TX1270/RX1330nm(BIDI)-SMF-10km

XFP-10G-TX1330/RX1270nm(BIDI)-SMF-40km

XFP-10G-TX1270/RX1330nm(BIDI)-SMF-40km

XFP-10G-1310nm-SMF-10km

XFP-10G-1550nm-SMF-40km

XFP-10G-1550nm-SMF-80km

Version description of the LSX board

Board

Product Applicable-System Control Board-Initial Board Version Supported by System Control Board

TNF2LSX

1800 I&II Compact-V100R003C01

1800 I&II Compact-TNF3SCC-V100R006C20

1800 V-TNF5UXCM/TNF5UXCME/TNZ5UXCMS/TNF5XCH-V100R006C20

1800 V-TNZ8XCH-V100R009C00SPC700

1800 II Enhanced-TNZ1UXCL-V100R007C10

1800 II Enhanced-TNZ2UXCL-V100R008C00SPC600

Mechanical Specifications

Typical Power Consumption(W)

17.3

Maximum Power Consumption(W)

17.9

Dimension (W x H x D, mm)

193.8 x 19.8 x 205.9

Weight(kg)

0.75 kg


Производитель
Huawei
