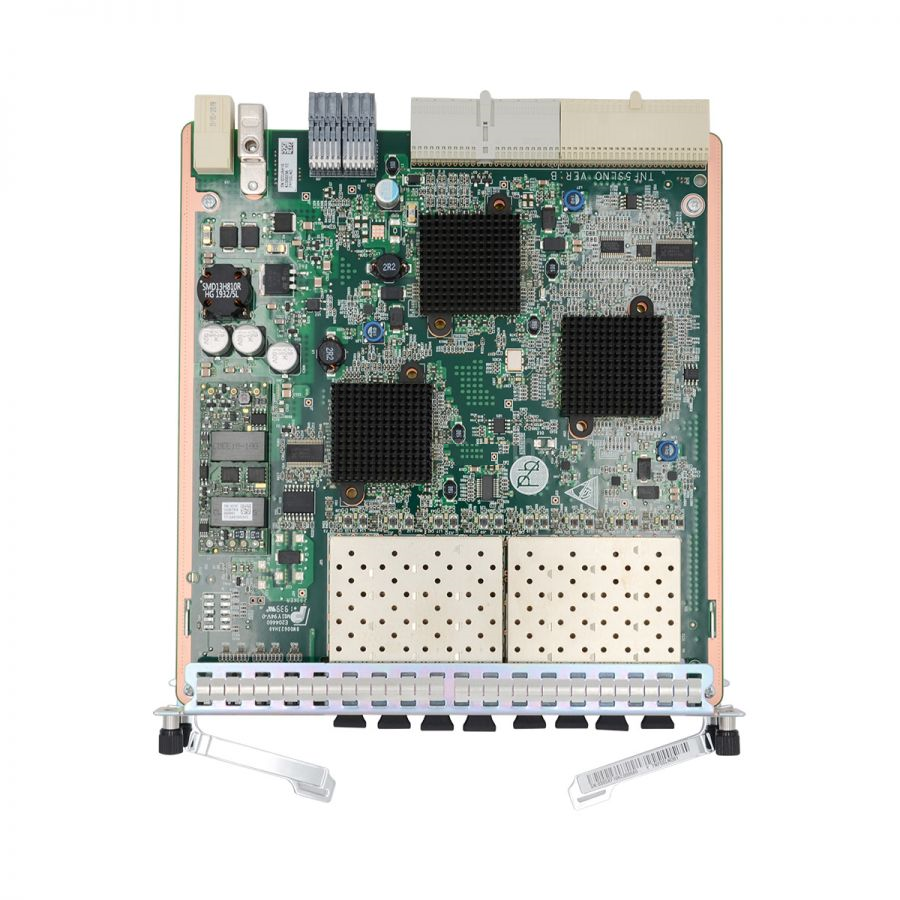

Линейная плата TNF5SLNO, 8 портов, STM-16, STM-4, STM-1, оптический интерфейс SFP

Huawei
Артикул: TNF5SLNO
Наличие на складах:
Москва
под заказ от 3 дней
Новосибирск
под заказ от 3 дней
Зарегистрируйтесь, чтобы получить скидку!
TNF5SLNO - это 4-портовая линейная плата STM-16, 8-портовая STM-4 или 8-портовая линейная плата STM-1, применяемая в Huawei OSN1800.

Плата оптического интерфейса SLNO - это плата TDM, которую можно использовать на оборудовании OSN для приема и передачи восьми оптических сигналов STM-4 / STM-1, или четырех оптических сигналов STM-16, или двух STM-16 и четырех STM-сигналов. 4 / STM-1 оптические сигналы. Преобразует полученные оптические сигналы в электрические и отправляет электрические сигналы на сторону кросс-коммутации. Кроме того, SL64D преобразует электрические сигналы со стороны кросс-коммутации в оптические и передает их в линию.

  • Поддерживает внеполосную DCN
  • Поддерживает двухволоконное двунаправленное кольцо MSP

  • Поддерживает линейный MSP, SNCP

  • Поддерживает SNCTP при работе с TNZ5UXCMS

  • Поддерживает восемь каналов линейных тактовых сигналов SDH

  • Поддерживает физические часы

  • Поддерживает SDH ASON при работе с TNZ5UXCMS

  • Поддерживает 2M ASON при работе с TNZ5UXCMS


На передней панели платы расположены порты




Specifications

Basic function

Receives/Transmits 8 x STM-4/STM-1 optical signals, or 4 x STM-16 optical signals, or the combination of 2 x STM-16 optical signals and 4 x STM-4/STM-1 optical signals

Receives/Transmits 4 x STM-1 electrical signals

Port specifications

Black-white optical ports

STM-1: Provides S-1.1, L-1.1, and L-1.2 optical ports.

STM-4: Provides S-4.1, L-4.1, and L-4.2 optical ports.

STM-16: Provides S-16.1, L-16.1, and L-16.2 optical ports.

Colored optical ports

STM-1/STM-4/STM-16 optical ports: support CWDM colored optical ports, which provide transmission spans of 40 km and 80 km.

STM-4/STM-16 optical ports: support DWDM colored optical ports, which provide the transmission span of 120 km.

Electrical ports: STM-1 ports support SFP electrical modules. One SLNO board supports only four electrical ports. If the STM-1 electrical module is installed in a port, no electrical or optical modules can be installed in its adjacent ports.

The characteristics of all optical ports comply with ITU-T G.957.

Service processing

Processes VC-12/VC-3/VC-4 services and VC-4-4c/VC-4-16c concatenated services

Overhead processing

Processes the section overheads of STM-1/STM-4/STM-16 signals.

Provides D1-D12 and orderwire byte channels.

Sets and queries J0, J1, and C2 bytes.

Pointer processing

Processes AU pointers

Maintenance features

Inloops and outloops at optical ports

Inloops and outloops on VC-4 paths for quick fault locating

Setting of bit error threshold-crossing values and degrade thresholds

Warm resets and cold resets (with warm resets having no impact on services)

Board manufacturing information query

In-service FPGA loading

Hot board swapping

Client-Side Pluggable Optical Module

eSFP-1.25G-TX1310/RX1490nm(BIDI)-SMF-10km

eSFP-1.25G-TX1490/RX1310nm(BIDI)-SMF-10km

eSFP-1.25G-TX1310/RX1490nm(BIDI)-SMF-40km

eSFP-1.25G-TX1490/RX1310nm(BIDI)-SMF-40km

eSFP-2.5G-(1471nm to 1611nm)(CWDM)-SMF-40km

eSFP-2.5G-(1471nm to 1611nm)(CWDM)-SMF-80km

eSFP-2.5G-(1529.17nm to 1560.61nm)(DWDM,100GHz)-SMF-120km

eSFP-155M-1310nm-SMF-15km

eSFP-155M-1310nm-SMF-40km

eSFP-155M-1550nm-SMF-80km

eSFP-155M-TX1310/RX1550nm(BIDI)-SMF-15km

eSFP-155M-TX1550/RX1310nm(BIDI)-SMF-15km

eSFP-622M-1310nm-SMF-15km

eSFP-622M-1310nm-SMF-40km

eSFP-622M-1550nm-SMF-80km

eSFP-2.5G-1310nm-SMF-15km

eSFP-2.5G-1310nm-SMF-40km

eSFP-2.5G-1550nm-SMF-80km

eSFP-2.5G-TX1310/RX1490nm(BIDI)-SMF-15km-I

eSFP-2.5G-TX1490/RX1310nm(BIDI)-SMF-15km-I

SFP-2.5G-TX1310/RX1490nm(BIDI)-SMF-40km-I

SFP-2.5G-TX1490/RX1310nm(BIDI)-SMF-40km-I

SFP-155M-Copper-STM-1e-E

Version description of the SLNO board

Board

Product Applicable-System Control Board-Initial Board Version Supported by System Control Board

TNF5SLNO

1800 I Enhanced-TMA1UXCL-V100R008C10

1800 V-TNF5UXCM-V100R005C00

1800 V-TNF5UXCME-V100R005C20

1800 V-TNZ5UXCMS-V100R006C10

1800 V-TNZ5XCS-V100R019C10SPC300

1800 II Enhanced-TNZ1UXCL-V100R007C10

1800 II Enhanced-TNZ2UXCL-V100R008C00SPC600

Mechanical Specifications

Typical Power Consumption(W)

17

Maximum Power Consumption(W)

19

Dimension (W x H x D, mm)

193.8 x 19.8 x 205.9

Weight(kg)

0.5 kg

Производитель
Huawei
