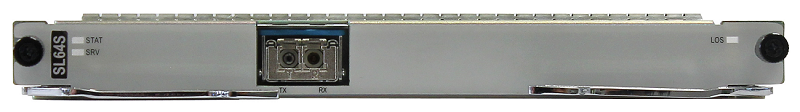

Линейная плата TNW1SL64S, 1 порт STM-64, оптический интерфейс XFP

Huawei
Артикул: TNW1SL64S
Наличие на складах:
Москва
под заказ от 3 дней
Новосибирск
под заказ от 3 дней
Зарегистрируйтесь, чтобы получить скидку!
TNW1SL64S - это однопортовая линейная плата STM-64, применяемая в Huawei OSN1800. Плата оптического интерфейса SL64S представляет собой плату TDM и используется в оборудовании OSN для приема и передачи одного оптического сигнала STM-64. Плата SL64S преобразует полученные оптические сигналы в электрические и отправляет электрические сигналы на сторону кросс-коммутации. Кроме того, SL64S преобразует электрические сигналы со стороны кросс-коммутации в оптические сигналы и передает оптические сигналы.

  • Поддерживает внеполосную DCN
  • Поддерживает двухволоконное двунаправленное кольцо MSP

  • Поддерживает линейный MSP, SNCP, SNCTP

  • Поддерживает один линейный источник тактовой частоты SDH

  • Поддерживает SDH ASON, 2M ASON



Specifications

Basic function

Receives and transmits one channel of STM-64 optical signals.

Optical port specifications

Provides I-64.1, I-64.1b, S-64.2b, and P1L1-2D2 optical ports. The characteristics of the I-64.1, I-64.1b, and S-64.2b optical ports comply with ITU-T G.691. The characteristics of the P1L1-2D2 optical ports comply with ITU-T G.959.

Supports CWDM colored optical ports, which support the transmission distance of 70 km.

Supports DWDM colored optical ports, which support the transmission distances of 40 km and 80 km.

Service processing

Processes VC-12/VC-3/VC-4 services and VC-4-4c/VC-4-16c/VC-4-64c concatenated services.

Overhead processing

Processes section overheads of STM-64 signals.

Processes higher order path overheads.

Provides transparent DCCs and orderwire byte channels.

Supports the setting and querying of J0, J1, and C2 bytes.

Pointer processing

Processes AU pointers

Maintenance features

Inloops and outloops at optical ports

Inloops and outloops on VC-4 paths for quick fault locating

Setting of overhead bytes to be sent/received

Enabling/Disabling SSMs on line optical ports

Pass-through tests of line K bytes

Setting of bit error threshold-crossing values and degrade thresholds

Warm resets and cold resets, with warm resets not affecting services

Querying of board manufacturing information

In-service FPGA loading

Hot board swapping

ALS

Client-Side Pluggable Optical Module

XFP-10G-1310nm-SMF-10km

XFP-10G-1550nm-SMF-40km

XFP-10G-1550nm-SMF-80km

XFP-10G-(1529.17nm to 1560.20nm)(DWDM,100GHz,Fixed)-SMF-40km

XFP-10G-(1529.17nm to 1560.61nm)(DWDM,100GHz)-SMF-80km

XFP-10G-TX1330/RX1270nm(BIDI)-SMF-10km

XFP-10G-TX1270/RX1330nm(BIDI)-SMF-10km

XFP-10G-TX1330/RX1270nm(BIDI)-SMF-40km

XFP-10G-TX1270/RX1330nm(BIDI)-SMF-40km

XFP-10G-(1471nm to 1611nm)(CWDM)-SMF-70km

 Version description of the SL64D board

Board

Product Applicable-System Control Board-Initial Board Version Supported by System Control Board

TNF5SL64D

1800 V-TNF5UXCM-V100R005C00

1800 V-TNF5UXCME-V100R005C20

1800 V-TNZ5UXCMS-V100R006C10

1800 V-TNZ5XCS-V100R019C10SPC300

Mechanical Specifications

Typical Power Consumption(W)

26

Maximum Power Consumption(W)

26

Dimension (W x H x D, mm)

193.8 x 19.8 x 205.9

Weight(kg)

0.85 kg

Производитель
Huawei
