Плата коммутатора TMB1EMS10, 10 портов Ethernet SFP+

Huawei
Артикул: TMB1EMS10
Наличие на складах:
Москва
под заказ от 3 дней
Новосибирск
под заказ от 3 дней
Зарегистрируйтесь, чтобы получить скидку!
TMB1EMS10 - это 10-канальная плата коммутации и обработки EoS услуг Ethernet, применяемая в Huawei OSN1800. Плата EMS10 в основном используется в таких областях телекоммуникационных приложений, как доступ к услугам Ethernet, управление полосой пропускания и коммутация уровня 2 услуг Ethernet.
  • Поддерживает прозрачную передачу через ПОРТ
  • Поддерживает службы EVPL с общим портом

  • Поддерживает общие службы EVPL VCTRUNK

  • Поддерживает HDLC, LAPS, GFP-F

  • Поддерживает до 16 VB. Максимальное количество логических портов для каждого VB - 74.

  • Поддерживает мониторинг трафика на основе портов и VCTRUNK

  • Поддерживает SDH ASON, 2M ASON при работе с TNZ5UXCMS

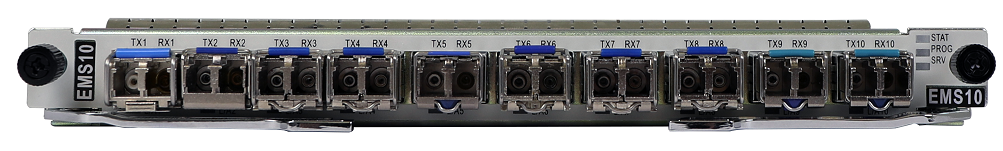

На передней панели платы расположены порты



Поддерживает установку длины кадра в диапазоне от 1518 до 9600 байтов.
Поддерживает jumbo-кадры максимальной длиной 9600 байт.


Specifications

Basic function

Transmits/Receives ten Ethernet services, encapsulates and maps the Ethernet services into SDH signals, and forwards the SDH signals to the SDH plane for transmission.

NOTE:

Transmits/Receives a maximum of one 10GE service.

Transmits/Receives a maximum of ten GE/FE services.

For GE electrical services: A maximum of six unshielded network cables can be used. A maximum of four shielded network cables can be used.

Working modes

GE electrical port: auto-negotiation, 1000M full-duplex, 100M full-duplex, and 10M full-duplex

10GE optical ports: 10GE full-duplex LAN

GE optical port: auto-negotiation and 1000M full-duplex

FE optical port: 100M full-duplex

Number of services

2000 unidirectional services

Service specifications

Frame length range

Supports the setting of the frame length to a value ranging from 1518 bytes to 9600 bytes.

Supports a jumbo frame with a maximum length of 9600 bytes.

Bound bandwidth

16 x VC-4, 48 x VC-3, or 504 x VC-12

Concatenation granularities

VC-12, VC-3, VC-4, VC-12-Xv (X ≤ 63), VC-3-Xv (X ≤ 24), and VC-4-Xv (X ≤ 8)

Maximum uplink bandwidth

2.5 Gbit/s.

VCTRUNK specifications

64

Configuration principles are as follows:

Supports a maximum of 16 VC-4 channels.

When a lower-order channel is bound, VC-4 channels numbered 1 to 8 support the binding of VC-3 and VC-12 channels. VC-4 channels numbered 9 to 16 support the binding of VC-3 channels only.

Client-Side Pluggable Optical Module

eSFP-155M-1310nm-SMF-15km-I

eSFP-155M-1310nm-SMF-40km Specification

eSFP-155M-1310nm-SMF-40km-I

eSFP-155M-1550nm-SMF-80km-I

eSFP-155M-TX1310/RX1550nm(BIDI)-SMF-15km

eSFP-155M-TX1550/RX1310nm(BIDI)-SMF-15km

eSFP-2.125G-850nm-MMF-0.5km-I Specification

eSFP-1.25G-1310nm-SMF-10km Specification

eSFP-1.25G-1310nm-SMF-10km-I

eSFP-1.25G-1310nm-SMF-40km

eSFP-1.25G-1310nm-SMF-40km-I

eSFP-1.25G-1550nm-SMF-80km-01

eSFP-1.25G-TX1310/RX1490nm(BIDI)-SMF-10km

eSFP-1.25G-TX1490/RX1310nm(BIDI)-SMF-10km

eSFP-1.25G-TX1310/RX1490nm(BIDI)-SMF-40km

eSFP-1.25G-TX1490/RX1310nm(BIDI)-SMF-40km

eSFP-2.5G-1310nm-SMF-15km

eSFP-2.5G-1310nm-SMF-40km

eSFP-2.5G-(1471nm to 1611nm)(CWDM)-SMF-80km

SFP+ -8.5G to 10.5G-850nm-MMF-0.3km

SFP+ -10G(10GE,LR/LW)-1310nm-SMF-10km Specification

SFP+ -10G-1550nm-SMF-40km

SFP+ -10G(10GE,ZR/ZW)-1550nm-SMF-80km Specification

SFP+ -10G-(1471nm to 1611nm)(CWDM)-SMF-70km

SFP+ -10G-(1529.17nm to 1560.61nm)(DWDM,100GHz)-SMF-40km

SFP+ -10G-(1529.557nm to 1557.36nm)-SMF-40km

SFP+ -2.5G to 11.3G-TX1270/RX1330nm(BIDI)-SMF-40km-I

SFP+ -2.5G to 11.3G-TX1330/RX1270nm(BIDI)-SMF-40km-I

SFP-1000Base-T-autonegotiation-100 m-RJ45

 Version description of the EMS10 board

Board

Product Applicable-System Control Board-Initial Board Version Supported by System Control Board

TMB1EMS10

1800 I Enhanced-TMA1UXCL-V100R019C10SPC300

1800 II Enhanced-TNZ2UXCL-V100R019C10SPC300

1800 V-TNZ5UXCMS/TNZ5XCS-V100R019C10SPC300

Mechanical Specifications

Typical Power Consumption(W)

46.3

Maximum Power Consumption(W)

50.3

Dimension (W x H x D, mm)

193.8 x 19.8 x 205.9

Weight(kg)

0.6 kg
