Плата коммутатора TNF1EGS4, 4 порта Ethernet SFP

Huawei
Артикул: TNF1EGS4
Наличие на складах:
Москва
под заказ от 3 дней
Новосибирск
под заказ от 3 дней
Зарегистрируйтесь, чтобы получить скидку!
TNF1EGS4 - это 4-портовая плата коммутации и обработки GE, применяемая в Huawei OSN1800. Используется для передачи / приема услуг Ethernet, управления полосой пропускания и реализации коммутации 2-го уровня.

  • Поддерживает прозрачную передачу данных
  • Поддерживает службы EVPL с общим портом

  • Поддерживает общие службы EVPL VCTRUNK

  • Поддерживает HDLC, LAPS, GFP-F

  • Поддерживает до 16 VB. Максимальное количество логических портов для каждого VB - 68.

  • Поддерживает мониторинг трафика на основе портов и VCTRUNK

  • Поддерживает SDH ASON, 2M ASON при работе с TNZ5UXCMS

  • Поддерживает IGMP Snooping V1 / V2

  • Поддерживает внутриполосную DCN


Механические характеристики

Типичная потребляемая мощность (Вт)

 34

Максимальная потребляемая мощность (Вт)

34

Размеры (Ш x В x Г, мм)

193,8 х 19,8 х 205,9

Вес (кг)

0,7 кг

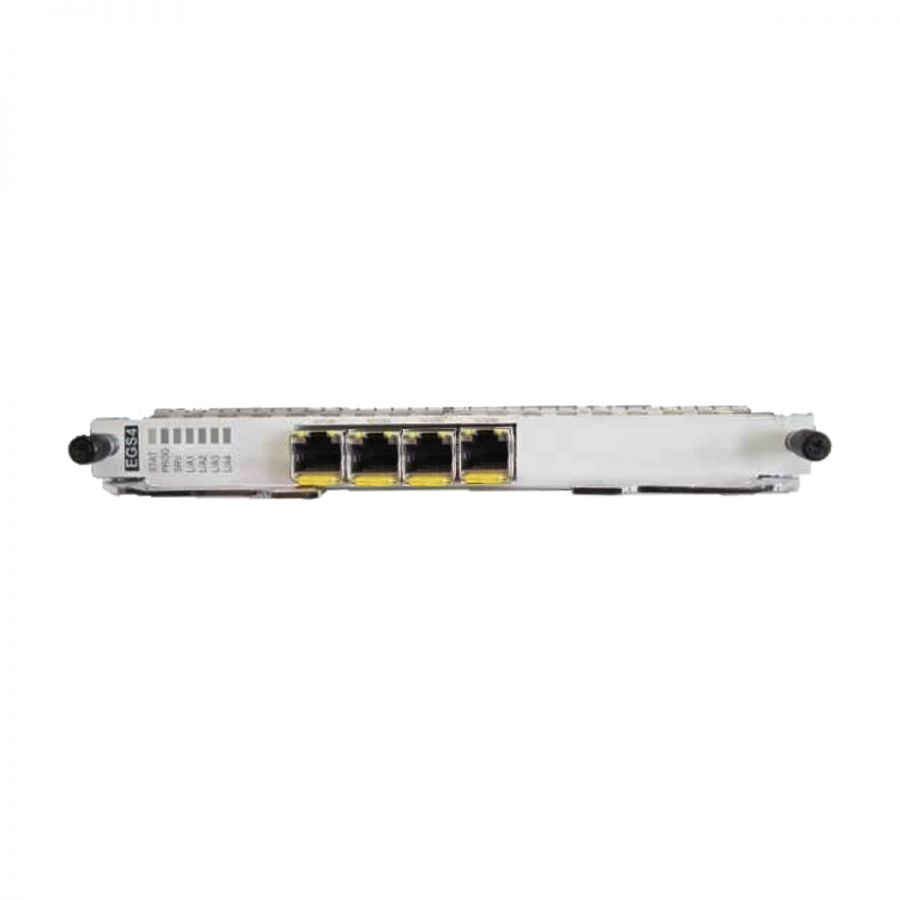

Front Panel



There are ports on the front panel of the board.




Specifications (EGS4 boards)

Basic function

Receives/Transmits and processes 4xFE or 4xGE services.



NOTE:

If created as the EGS4 or EGS4D board on the NMS, the board supports EoS application.

Working modes

GE electrical port: auto-negotiation, 1000M full-duplex, 100M full-duplex, and 10M full-duplex

GE optical port: auto-negotiation and 1000M full-duplex

FE optical port: 100M full-duplex

Service specifications

Frame length range

Supports the setting of the frame length to a value ranging from 1518 bytes to 9600 bytes.

Supports a jumbo frame with a maximum length of 9600 bytes.

Bound bandwidth

16 x VC-4, or 48 x VC-3, or 252 x VC-12

Concatenation granularities

VC-12, VC-3, VC-4, VC-12-Xv (X ≤ 63), VC-3-Xv (X ≤ 24), and VC-4-Xv (X ≤ 8).

Maximum uplink bandwidth

2.5 Gbit/s

VCTRUNK specifications

64



Configuration principles are as follows:

Supports a maximum of 16 VC-4s.

When a lower-order channel is bound, VC-4 channels numbered 1 to 4 support the binding of VC-3 and VC-12 channels. VC-4 channels numbered 5 to 16 support the binding of VC-3 channels only.

Specifications (EGS4D boards)

Basic functions

1.On the EGS4D board, two port channels for connecting to the packet plane and SDH plane are added. One channel connects to an EoD port (internal port of IN1/OUT1) and virtual port 5, and the other channel connects to an EoD port (internal port of IN2/OUT2) and virtual port 6.



2.In the EoD application scenario, the board can transmit a maximum of 2 x GE optical signals. The supported transmission scenarios are as follows:

SDH service from the cross-connect board <-> EoD port <-> virtual port <-> packet plane (packet board)



GE optical signal at the IN3/OUT3 and IN4/OUT4 ports of the EGS4D board <-> EoD port <-> virtual port <-> packet plane (packet board)



Hybrid transmission of the two services



3.The EGS4D board supports both EoD and EoS applications.

4.In the EoD application scenario, virtual ports 5 and 6 provide the packet feature, and the packet attribute must be configured for virtual ports 5 and 6. The EGS4D board does not support packet data processing. Instead, packet data is processed by packet boards and cross-connect boards.



NOTE:

The channels support the EoD function only when the EGS4 board is created as the EGS4D board on the NMS and the IN1/OUT1 and IN2/OUT2 ports are set to the EoD mode.

Working mode

1000M Full-Duplex



NOTE:

In the EoD application scenario, the working mode of the EoD port is 1000M full-duplex.

MFL

9600



NOTE:

In the EoD application scenario, the maximum frame length of the EoD port is 9600.

Client-Side Pluggable Optical Module

eSFP-155M-1310nm-MMF-2km

eSFP-155M-1310nm-SMF-40km-I

eSFP-155M-1550nm-SMF-80km-I

eSFP-1.25G-TX1310/RX1490nm(BIDI)-SMF-10km

eSFP-1.25G-TX1490/RX1310nm(BIDI)-SMF-10km

eSFP-1.25G-TX1310/RX1490nm(BIDI)-SMF-40km

eSFP-1.25G-TX1490/RX1310nm(BIDI)-SMF-40km

eSFP-1.25G-1310nm-SMF-10km

eSFP-1.25G-1310nm-SMF-10km-I

eSFP-1.25G-1310nm-SMF-40km

eSFP-1.25G-1310nm-SMF-40km-I

eSFP-2.125G-850nm-MMF-0.5km-I

eSFP-1.25G-1550nm-SMF-80km-01

eSFP-2.5G-(1471nm to 1611nm)(CWDM)-SMF-40km

eSFP-2.5G-(1471nm to 1611nm)(CWDM)-SMF-80km

eSFP-155M-1310nm-SMF-15km

eSFP-155M-1310nm-SMF-15km-I

eSFP-155M-1310nm-SMF-40km

eSFP-155M-1550nm-SMF-80km

eSFP-155M-TX1310/RX1550nm(BIDI)-SMF-15km

eSFP-155M-TX1550/RX1310nm(BIDI)-SMF-15km

SFP-1000Base-T-autonegotiation-100 m-RJ45

 Version description of the EGS4 board

Board

Logic Board

Product Applicable-System Control Board-Initial Board Version Supported by System Control Board

TNF1EGS4

EGS4

1800 I Enhanced-TMA1UXCL-V100R008C10

1800 V-TNF5UXCM-V100R005C00

1800 V-TNF5UXCME-V100R005C20

1800 V-TTNZ5UXCMS-V100R006C10

1800 II Enhanced-TNZ1UXCL-V100R007C10

1800 II Enhanced-TNZ2UXCL-V100R008C00SPC600

1800 V-TNZ5XCS-V100R019C10SPC300

EGS4D

1800 V-TNZ5UXCMS-V100R006C10

1800 V-TNZ5XCS-V100R019C10SPC300
