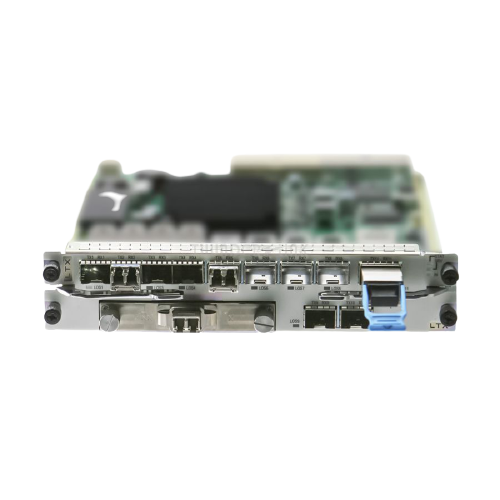

Плата оптического транспондера TNF2LTXT5U, 10 портов SFP+, 1 порт QSFP+, 1 порт CFP DWDM

Huawei
Артикул: TNF2LTXT5U
Наличие на складах:
Москва
под заказ от 3 дней
Новосибирск
под заказ от 3 дней
Зарегистрируйтесь, чтобы получить скидку!
TNF2LTXT5U - это плата оптического транспондера, поддерживающая 10 клиентских сигналов от SFP+\QSFP, и одним когерентным интерфейсом CFP скоростью 100 Гбит/с на стороне WDM.
Применяется на городских сетях передачи данных 100G,карта производит 3R регенерацию клиентских сигналов с последующем объединением данных в единый блок OTU4 для передачи на сторону WDM


Поддержка:
  • Поддерживает внутриплатную защиту 1 + 1
  • Поддерживает SDFEC2, FEC.
  • Поддерживает связь через ESC
  • Поддерживает оптический уровень ASON при работе с Z5UXCMS / Z2UXCL / Z8XCH
  • Поддерживает функцию LPT, только если тип службы на стороне клиента - 10GE LAN Services.

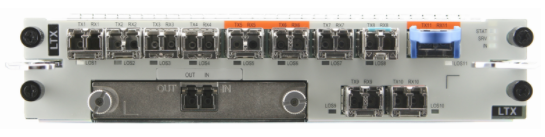

На передней панели платы расположены порты


Specifications (in OTU mode)

Basic functions

Working modes of LTX boards and their ports

F2LTX/F3LTX:

1. Board Mode is set to Common Mode or MPO mode. The board ports support the ODU2, ODU3, and ODUflex modes.

NOTE:

In MPO mode, 40GE services cannot be transmitted from the ports TX7/RX7 to TX10/RX10 on the local F2LTX/F3LTX board to the port TX11/RX11 on the peer F2LTX/F3LTX board.

2. The mapping paths of the board are as follows:

a. STM-64/OC192/10G WAN/FC800/FICON 8G <—> ODU2 <—> ODU4 <—> OTU4

b. 10GE LAN <—> ODU2/ODU2e <—> ODU4 <—> OTU4

c. FC1200/FICON10G/Infiniband 10G <—> ODU2e <—> ODU4 <—> OTU4

d. OTU2/OTU2e <—> ODU2/ODU2e <—> ODU4 <—> OTU4

e. Infiniband2.5G/Infiniband5G/FC 800/FICON 8G/FC1600 <—> ODUflex <—> ODU4 <—> OTU4

f. 40GE <—> ODU3 <—> ODU4 <—> OTU4

NOTE:

Only the F3LTX board supports the mapping path of FC3200 <—> ODUflex <—> ODU4 <—> OTU4.

Cross-connect functionality

Not supported

Service encryption

TNF2LTX/TNF3LTX: Supports service OPUk payload encryption and decryption.

NOTE:

The service encryption function of the board is determined by the board license.

Physical clocks

Supports transparent transmission of synchronous Ethernet clock signals, with the clock quality in compliance with ITU-T G.8261, when the LTX board receives 10GE LAN services on the client side and Port Mapping is set to Bit Transparent Mapping (11.1G) for the LTX board. LTX boards cannot process synchronous Ethernet clock signals.

Specifications (in regeneration mode)

Basic function

The board is used in an electrical REG station in the system to implement electrical regeneration of optical signals. The board mode parameter of the LTX board must be set to electrical relay mode.

Regenerating rate

OTU4: OTN service at a rate of 111.81 Gbit/s

Alarms and performance events monitoring

Monitors B1, section monitoring (SM)_bit interleaved parity 8 (BIP8), and path monitoring (PM)_BIP8 bytes to help locate line failures.

Monitors performance parameters and alarm signals, including the monitoring of laser bias current, laser working temperature and optical power on the WDM side.

Supports CD and PMD performance monitoring.

The F2LTX/F3LTX board supports temperature detection.

Client-Side Pluggable Optical Module

SFP+ -10G(with CDR)-1310nm-SMF-10km

SFP+ -10G(with CDR)-1550nm-SMF-40km

SFP+ -10G(10GE,LR/LW)-1310nm-SMF-10km

SFP+ -8.5G to 10.5G-850nm-MMF-0.3km

SFP+ -2.5G to 11.3G-TX1270/RX1330nm(BIDI)-SMF-10km-I

SFP+ -2.5G to 11.3G-TX1330/RX1270nm(BIDI)-SMF-10km-I

SFP+ -2.5G to 11.3G-TX1270/RX1330nm(BIDI)-SMF-40km-I

SFP+ -2.5G to 11.3G-TX1330/RX1270nm(BIDI)-SMF-40km-I

SFP+ -10G(with CDR)-(1471nm to 1611nm)(CWDM)-SMF-70km-I

SFP+ -10G-(1529.17nm to 1560.61nm)(DWDM,50GHz,Tunable)-SMF-80km

SFP+ -6.144G-850nm-MMF-0.12km-I

SFP+ -6.144G-1310nm-SMF-10km-I

SFP+ -14G-850nm-MMF-0.1km

SFP28-28.05G-1310nm-SMF-10km

SFP28-28.05G-850nm-MMF-0.1km

QSFP+ -40G(4x10G)-1271nm to 1331nm(CWDM,LR4)-SMF-10km

QSFP+ -40G(4x10G)-1310nm(PSM4)-MPO-SMF-10km

QSFP+ -40G(4x10G)-850nm(SR4)-MPO-MMF-0.15km

SFP+ -10G(with CDR)-1310nm-SMF-10km

SFP+ -10G(with CDR)-1550nm-SMF-40km

SFP+ -10G(10GE,LR/LW)-1310nm-SMF-10km

SFP+ -8.5G to 10.5G-850nm-MMF-0.3km

QSFP+ -41.25Gbit/s-TX(850nm,900nm)/RX(900nm,850nm)-SRBD-MMF-0.1km

WDM-Side Pluggable Optical Module

CFP-100G-(1529.17nm to 1567.1nm)(DWDM,Tunable, T5U)-SMF

Version description of the LSX board

Board

Product Applicable-System Control Board-Initial Board Version Supported by System Control Board

TNF2LTX

1800 I&II Compact-TNF3SCC-V100R006C20

1800 V-TNF5UXCM/TNF5UXCME/TNF5XCH/TNZ5UXCMS-V100R006C20

1800 V-TNZ8XCH-V100R009C00SPC700

1800 II Enhanced-TNZ1UXCL-V100R007C10

1800 II Enhanced-TNZ2UXCL-V100R008C00SPC600

Mechanical Specifications

Typical Power Consumption(W)

105 (OTU mode) / 115 (regeneration mode)

Maximum Power Consumption(W)

87 (OTU mode) / 95 (regeneration mode)

Dimension (W x H x D, mm)

193.8 x 40.1 x 205.9

Weight(kg)

1.60 kg

Производитель
Huawei
