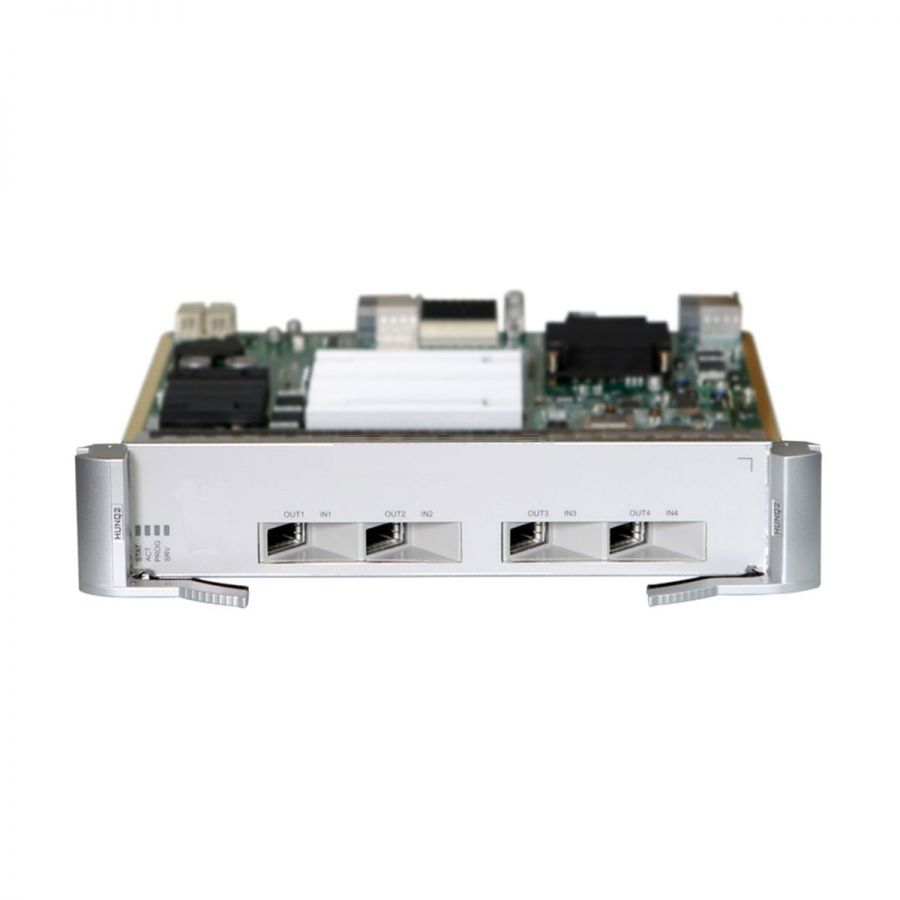

Линейная плата TN54HUNQ2, 4 порта 10G, в комплекте XFP 800 ps/nm-C Band-Tunable

Huawei
Артикул: TN54HUNQ2
Наличие на складах:
Москва
под заказ от 3 дней
Новосибирск
под заказ от 3 дней
Зарегистрируйтесь, чтобы получить скидку!

TN54HUNQ2 - это плата обработки универсальной линии связи 4 x 10G.

Это гибридная линейная плата, которая поддерживает сочетание OTN, SDH и пакетных услуг, а также может принимать и передавать только одну или две из трех услуг.


  • Поддерживает OTU2 / OTU2e на стороне WDM.

  • Поддерживает формат кадра OTN и обработку служебных данных, определенную в ITU-T G.709.

  • Уровень OTU2: поддерживает функцию SM.

  • Уровень ODUk (k = 0, 1, 2, flex): поддерживает функции PM и TCM, а также функции неразрушающего контроля PM и TCM.

  • Поддерживает ODUk SNCP.

  • Поддерживает внутриплатную защиту 1 + 1 (при работе с платой OLP / DCP / QCP).

  • Поддерживает защиту ODUk SPRing.

  • Когда степень детализации очистки - ODUflex, защита SPRing не поддерживается.

  • Защита ODUk SNCP и ODUk SPRing не поддерживается, когда SDH или пакетные службы перекрестно подключены с объединительной платы.

  • Поддерживает спецификации DWDM.

  • Поддерживает оптические модули с настраиваемой длиной волны, которые обеспечивают 80 длин волн, настраиваемых в диапазоне C с разносом каналов 50 ГГц.

  • Поддерживает функцию PRBS на стороне WDM.

  • Поддерживает совместимую с ITU-T G.709 прямую коррекцию ошибок (FEC) на стороне WDM.

  • Поддерживает AFEC-2, совместимый с ITU-T G.975.1, на стороне WDM.

  • Плата регенерации: TN12ND2, TN52ND2, TN53ND2, TN55NO2, TN53NQ2, TN54NQ2

  • Поддерживает кольцевые проверки ODU0 / ODU1 / ODUflex и кольцевые проверки портов на стороне WDM.

  • Поддерживает тестовую рамку

  • Поддерживает тактовую синхронизацию портов OTU2 на стороне WDM.

  • Поддерживает тактовую синхронизацию портов OTU2 на стороне WDM.

  • Поддерживает ESC, ASON оптического уровня, ASON электрического уровня

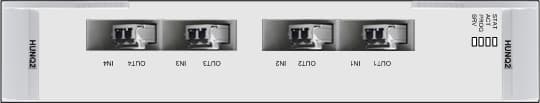

На передней панели TN54HUNQ2 расположены индикаторы и интерфейсы



Valid Slot

OptiX OSN 8800 T32 subrack: IU1-IU7, IU12-IU18, IU20-IU26, IU29-IU35

OptiX OSN 8800 T16 subrack:IU1-IU7, IU11-IU17

WDM-side pluggable optical module specifications (tunable wavelengths)

Parameter

Value

Optical Module Type

800 ps/nm-C Band-Tunable Wavelength-NRZ-PIN-XFP

Line code format

NRZ

Transmitter parameter specifications at point S

Maximum mean launched power(dBm)

2

Minimum mean launched power(dBm)

-1

Minimum extinction ratio(dB)

10

Center frequency(THz)

192.10 to 196.05

Center frequency deviation(GHz)

±5

Maximum -20 dB spectral width(nm)

0.3

Minimum side mode suppression ratio(dB)

35

Dispersion tolerance(ps/nm)

800

Receiver parameter specifications at point R

Receiver type

PIN

Operating wavelength range(nm)

1250 to 1600

Receiver sensitivity, EOL(FEC on)(dBm)

-16

Minimum receiver overload(dBm)

0

Maximum reflectance(dB)

-27

Mechanical Specifications

Dimensions(mm)

264.6(H) x 50.8(W) x 220(D)

Weight(kg)

1.8

Производитель
Huawei
