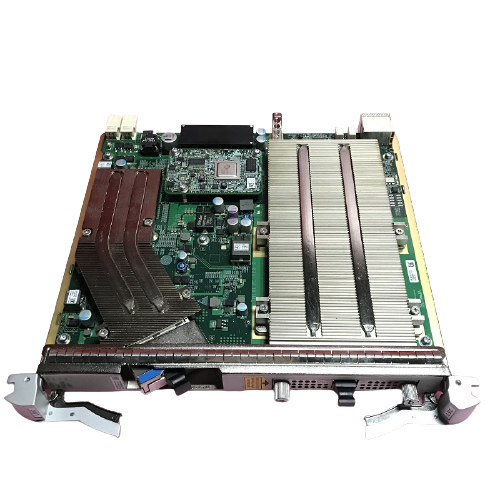

Плата конвертер интерфейсов TN15LSCT51, 1 порт LC-Duplex 100G, 150000 ps/nm, 50GHz, 1 порт CFP

Huawei
Артикул: TN15LSCT51 (100G BASE-LR4-10 km-CFP)
Наличие на складах:
Москва
под заказ от 3 дней
Новосибирск
под заказ от 3 дней
Зарегистрируйтесь, чтобы получить скидку!
Плата преобразования длины волны 100 Гбит/с применяется к OSN8800, фиксированным модулем 150000 ps/nm.

  • Обеспечивает интерфейс OTU4 на стороне WDM, поддерживает PM на уровне ODU4 и функцию SM. Уровень PM OTU4
  • Поддерживает формат кадра OTN и обработку служебных данных в соответствии с ITU-T G.709.

  • Поддерживает спецификации DWDM, соответствующие ITU-T G.694.1.

  • Поддерживает функцию ESC

  • Поддерживает функцию тестирования PRBS на стороне WDM

  • Поддерживает мониторинг сигналов тревоги и рабочих характеристик

  • Поддерживает функцию ALS на стороне клиента, когда клиентские службы не являются службами OTN.

  • Поддерживает тестовый кадр и измерение задержки

  • Поддерживает оптический уровень ASON

  • Поддерживает защиту клиента 1 + 1 и внутриплатную защиту 1 + 1 (при работе с платой OLP / DCP / QCP).

  • Поддержка обратной связи на стороне WDM


На передней панели платы TN15LSC расположены индикаторы и интерфейсы


Valid Slot

OptiX OSN 8800 T64:    IU1-IU7, IU11-IU17, IU19-IU25, IU27-IU33, IU35-IU41, IU45-IU51, IU53-IU59, IU61-IU67

OptiX OSN 8800 T32: IU1-IU7, IU12-IU18, IU20-IU26, IU29-IU35

OptiX OSN 8800 T16: IU1-IU7, IU11-IU17

OptiX OSN 8800 universal: IU1-IU15

OptiX OSN 3800: IU2-IU5

Client-side pluggable optical module specifications (100G BASE-LR4-10 km-CFP)

Parameter

Value

Optical Module Type

100G BASE-LR4-10 km-CFP

Line code format

NRZ

Optical source type

SLM

Target transmission distance

10 km (6.2 mi.)

Transmitter parameter specifications at point S

Signaling Speed per Lane(Gbit/s)

25.78125

Signaling Speed Accuracy(ppm)

-100 to 100

Minimum Lane Center Wavelength(nm)

1294.53

1299.02

1303.54

1308.09

Maximum Lane Center Wavelength(nm)

1296.59

1301.09

1305.63

1310.19

Total Average Launch Power (Min) (dBm)

1.7

Total Average Launch Power (Max) (dBm)

10.5

Transmit OMA per Lane (Min)  (dBm)

-1.3

Transmit OMA per Lane (Max) (dBm)

4.5

Average Launch Power per Lane (Min)(dBm)

-4.3

Average Launch Power per Lane (Max) (dBm)

4.5

Optical Extinction Ratio (Min)  (dB)

4

Side Mode Suppression Ratio (Min)(dB)

30

Receiver parameter specifications at point R

Receiver type

PIN

Minimum Lane Center Wavelength(nm)

1294.53

1299.02

1303.54

1308.09

Maximum Lane Center Wavelength(nm)

1296.59

1301.09

1305.63

1310.19

Average Receiver Power per Lane (Min)(dBm)

-10.6

Average Receiver Power per Lane (Max)(dBm)

4.5

Minimum receiver overload (OMA) per Lane(dBm)

4.5

Receiver sensitivity (OMA) per Lane(dBm)

-8.6

Maximum reflectance(dB)

-26

WDM-side pluggable optical module specifications (tunable wavelengths, SDFEC2, 150000 ps/nm)

Parameter

Value

Optical Module Type

150000 ps/nm-C Band-Tunable Wavelength-ePDM-QPSK(SDFEC2)-PIN

Line code format

ePDM-QPSK(SDFEC2)

Transmitter parameter specifications at point S

Center frequency(THz)

192.1 to 196.05

Maximum mean launched power(dBm)

0

Minimum mean launched power(dBm)

-5

Center frequency deviation(GHz)

±2.5

Maximum -3 dB spectral width(nm)

0.3

Dispersion tolerance(back-to-back) (ps/nm)

150000

Receiver parameter specifications at point R

Receiver type

PIN

Operating wavelength range(nm)

1529 to 1561

Receiver sensitivity(dBm)

-16

Minimum receiver overload(dBm)

0

Maximum reflectance(dB)

-27

Mechanical Specifications

Dimensions(mm)

264.6 (H) x 50.8 (W) x 220(D)

Weight(kg)

3


Производитель
Huawei
