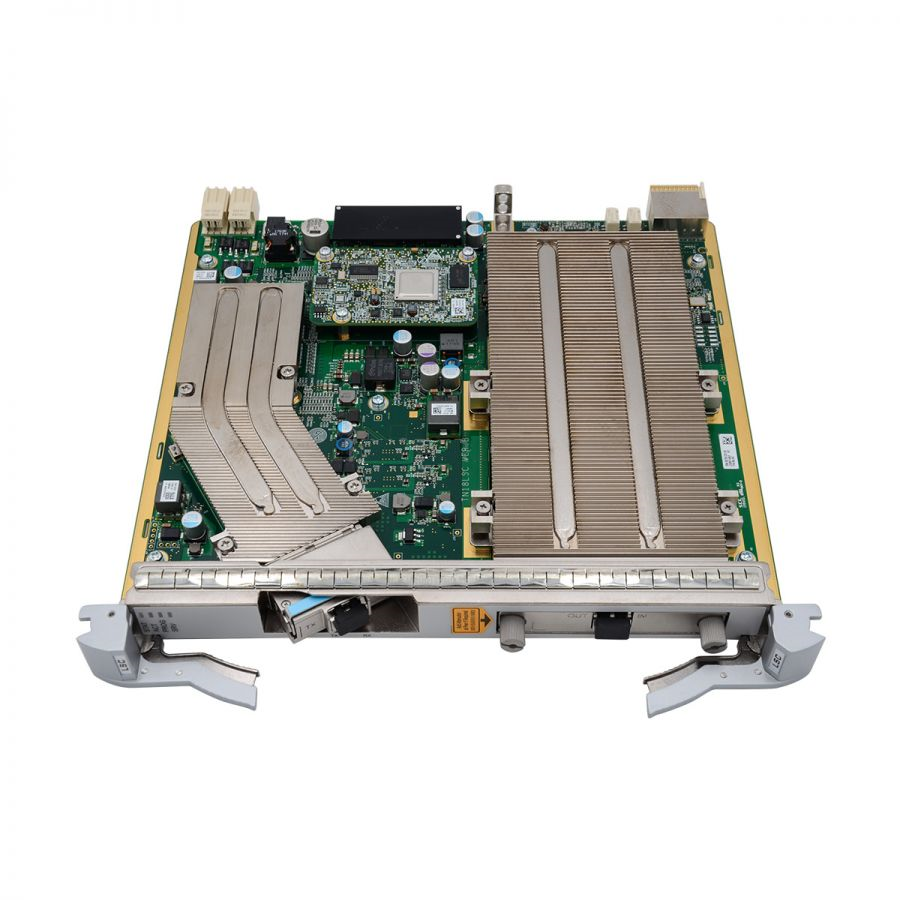

Плата конвертор интерфейсов TN19LSCT51, в комплекте CFP 100 Gbit/s, 1*100G-4x28-1310nm-10km-SM-CFP2
Наличие на складах:
- Предоставляет интерфейс OTU4 на стороне WDM.
Поддерживает формат кадра OTN и обработку служебных данных в соответствии с ITU-T G.709.
Поддерживает функцию PM, когда тип службы на стороне клиента - 100GE на уровне ODU4.
Поддерживает функции PM и TCM, функции ненавязчивого мониторинга PM и TCM, когда тип службы на стороне клиента - OTU4 на уровне ODU4.
Поддерживает функцию SM на уровне OTU4.
Поддерживает спецификации DWDM, соответствующие ITU-T G.694.1.
Поддерживает функцию ESC
Поддерживает SDFEC2
Поддерживает функцию ALS на стороне клиента, когда клиентские службы не являются службами OTN.
Поддерживается, только если тип службы на стороне клиента - 100GE.
Поддерживает оптический уровень ASON.
Поддержка битового прозрачного отображения ODU4 и Mac Transparent Mapping ODU4.
Поддерживает клиентскую защиту 1 + 1.
Поддерживает внутриплатную защиту 1 + 1 (при работе с платой OLP / DCP / QCP).
Поддержка обратной связи на стороне клиента и WDM
Front Panel | |
There are indicators and interfaces on the front panel of the TN19LSC board.
| |
Valid Slot | |
OptiX OSN 8800 T64 subrack: IU1-IU8, IU11-IU18, IU19-IU26, IU27-IU34, IU35-IU42, IU45-IU52, IU53-IU60, IU61-IU68. OptiX OSN 8800 T32 subrack: IU1-IU8, IU12-IU19, IU20-IU27, IU29-IU36. OptiX OSN 8800 T16 subrack: IU1-IU18. OptiX OSN 8800 universal platform subrack:IU1-IU16. OptiX OSN 6800 subrack:IU1-IU17 | |
Client-side pluggable optical module specifications (100GE/OTU4 services) | |
Parameter | Value |
Optical Module Type | (100G BASE-4×25G)/(OTU4-4×28G)-10 km-CFP2 |
Line code format | NRZ |
Transmitter parameter specifications at point S | |
Signaling Speed per Lane(Gbit/s) | 100GE: 25.78125 OTU4: 27.952493 |
Signaling Speed Accuracy(ppm) | 100GE: -100 to 100 OTU4: -20 to 20 |
Minimum Lane Center Wavelength(nm) | 1294.53 1299.02 1303.54 1308.09 |
Maximum Lane Center Wavelength(nm) | 1296.59 1301.09 1305.63 1310.19 |
Total Average Launch Power(Min) (dBm) | 100GE: 1.7 OTU4: 3.5 |
Total Average Launch Power(Max)(dBm) | 100GE: 10.5 OTU4: 10 |
Average Launch Power per Lane(Min)(dBm) | 100GE: -4.3 OTU4: -2.5 |
Average Launch Power per Lane(Max)(dBm) | 100GE: 4.5 OTU4: 4.0 |
Transmit OMA per Lane(Min)(dBm) | -1.3 (Only for 100GE) |
Transmit OMA per Lane(Max)(dBm) | 4.5 (Only for 100GE) |
Eye pattern mask | 100GE: IEEE 802.3ba - compliant OTU4: ITU-T G.959 - compliant |
Optical Extinction Ratio(Min)(dB) | 100GE: 4 OTU4: 4(ITU-T G.959 - compliant) |
Side Mode Suppression Ratio(Min)(dB) | 30 |
Receiver parameter specifications at point R | |
Receiver type | PIN |
Signaling Speed per Lane (Gbit/s ) | 100GE: 25.78125 OTU4: 27.952493 |
Signaling Speed Accuracy(ppm ) | 100GE: -100 to 100 OTU4: -20 to 20 |
Minimum Lane Center Wavelength(nm) | 1294.53 1299.02 1303.54 1308.09 |
Maximum Lane Center Wavelength(nm) | 1296.59 1301.09 1305.63 1310.19 |
Receiver Power per Lane(Min)(dBm) | 100GE: -10.6 OTU4: -6.9 |
Receiver Power per Lane(Max)(dBm) | 100GE: 4.5 OTU4: 2.9 |
Minimum receiver overload (OMA) per Lane(dBm) | 4.5 (Only for 100GE) |
Receiver sensitivity (OMA) per Lane(dBm) | -8.6 (Only for 100GE) |
Receiver equivalent sensitivity per Lane(dBm) | -8.4 (Only for OTU4) |
Minimum receiver overload per Lane(dBm) | 2.9 (Only for OTU4) |
Maximum reflectance(dB) | -26 |
WDM-side pluggable optical module specifications | |
Parameter | Value |
Optical Module Type | 100000ps/nm-Extended C band-Tunable Wavelength-ePDM-QPSK(SDFEC2, SLH, T51)-100G CFP |
Line code format | 100G ePDM-QPSK (SDFEC2, SLH, T51)) |
Transmitter parameter specifications at point S | |
Center frequency(THz) | 191.3 to 196.05 |
Maximum mean launched power(dBm) | 0 |
Minimum mean launched power(dBm) | -5 |
Center frequency deviation(GHz) | ±1.5 |
Maximum -10 dB spectral width(nm) | 0.4 |
Maximum -3 dB spectral width(nm) | 0.3 |
Dispersion tolerance(back-to-back) (ps/nm) | 100000 |
Receiver parameter specifications at point R | |
Receiver type | PIN |
Operating wavelength range(nm) | 1529 to 1568 |
Receiver sensitivity(dBm) | -16 |
Minimum receiver overload(dBm) | 0 |
Maximum reflectance(dB) | -27 |
Mechanical Specifications | |
Dimensions(mm) | 264.6 (H) x 25.4 (W) x 220 (D) |
Weight(kg) | 1.9 |
