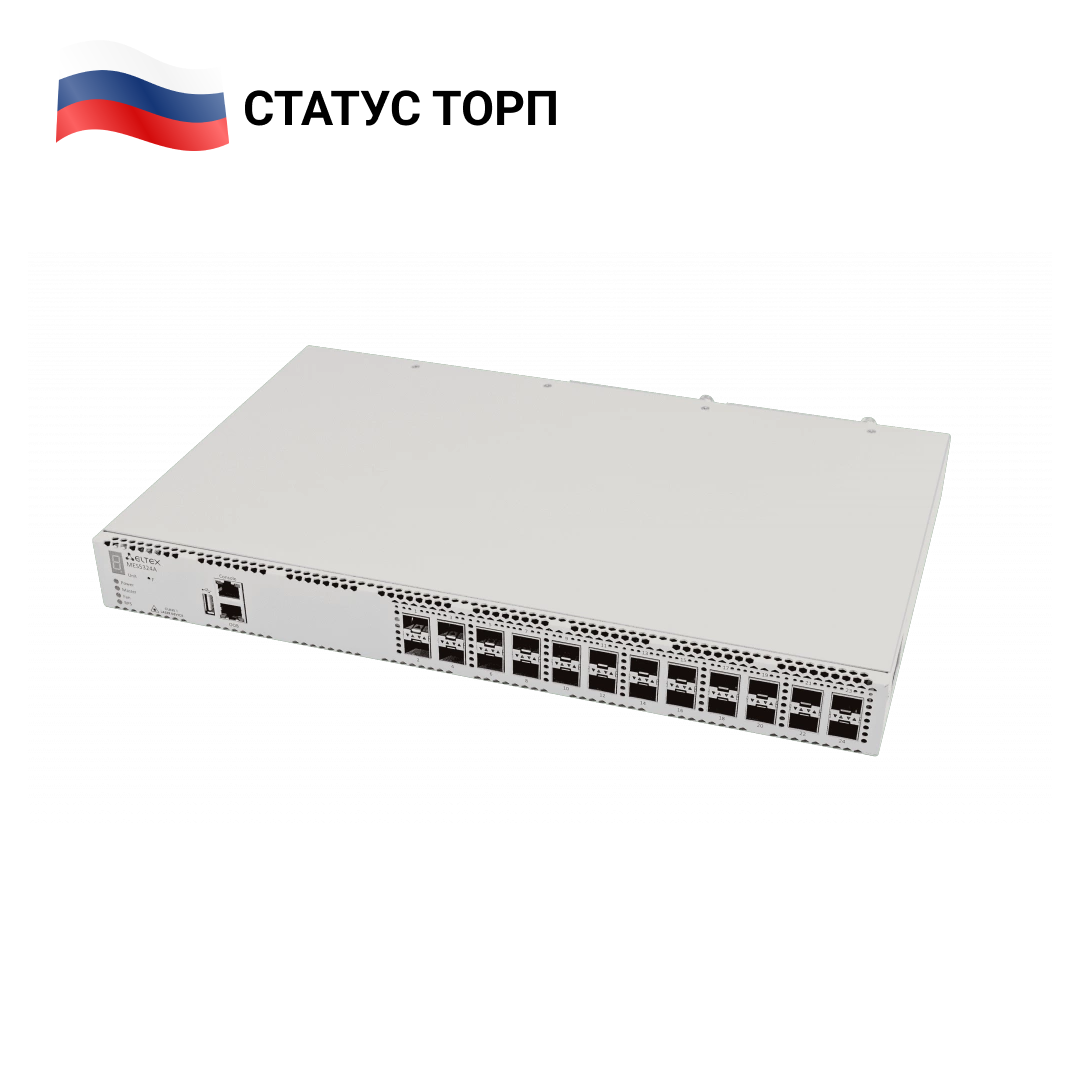

Ethernet-коммутатор MES5324A

Элтекс
Артикул: MES5324A
Зарегистрируйтесь, чтобы получить скидку!
Коммутатор MES5324A с пропускной способностью 480 Гбит/с, имеет 24 порта 10G, 1 порт 10/100/1000BASE-T (ООВ) и консольный порт RS-232 (RJ-45).

Коммутаторы MES5324A – это высокопроизводительные устройства, оснащенные интерфейсами 10GBASE-R/1000BASE-X и предназначенные для использования в операторских сетях в качестве устройств агрегации и в центрах обработки данных (ЦОД) в качестве Top-of-Rack или End-of-Row коммутаторов.

Порты устройства поддерживают работу на скоростях 1 Гбит/с (SFP) и 10 Гбит/с (SFP+), что обеспечивает гибкость в использовании и возможность постепенного перехода на более высокие скорости передачи данных. Неблокируемая коммутационная матрица позволяет осуществлять корректную обработку пакетов при максимальных нагрузках, сохраняя при этом минимальные и предсказуемые задержки на всех типах трафика.

Схема вентиляции front-to-back обеспечивает эффективное охлаждение при использовании устройств в условиях современных ЦОД.

Дублированные вентиляторы и источники питания постоянного или переменного тока в сочетании с развитой системой мониторинга аппаратной части устройства позволяют получить высокие показатели надежности. Устройства имеют возможность горячей замены модулей питания и вентиляционных модулей, обеспечивая бесперебойность функционирования сети оператора.

Физические характеристики:



MES5312

MES5316A

MES5324A

MES5332A

Физические характеристики и условия окружающей среды





Питание

сеть переменного тока: 100-240В, 50-60 Гц сеть постоянного тока: 36-72В

варианты питания:

Ÿодин источник питания постоянного или переменного тока

Ÿдва источника питания постоянного или переменного тока, с возможностью горячей замены

Макс. потребляемая мощность

не более 40 Вт

не более 57 Вт

не более 68 Вт

не более 70 Вт

Рабочая температура окружающей среды

от -10 до +45°С

Температура хранения

от -50 до +70°С

Рабочая влажность

не более 80%

Вентиляция

Front-to-Back, 4 вентилятора

Front-to-Back, 4 вентилятора

Front-to-Back, 4 вентилятора

Front-to-Back, 4 вентилятора

Размеры (ШхВхГ)

430х44х230 мм

430х44х275 мм

430х44х275 мм

430х44х275 мм

Масса

3,8 кг

3,6 кг

3,7 кг

3,8 кг



Ключевые особенности
  • Пропускная способность 480 Гбит/с
  • Неблокируемая коммутационная матрица
  • 24 порта 10G
  • Коммутатор уровня L3
  • Front-to-Back вентиляция
  • Стекирование до 8 устройств
  • Резервирование источников питания

Параметр

MES5312

MES5316A

MES5324A

MES5332A

Общие параметры

Интерфейсы

10/100/1000BASE-T (ООВ)

1

10GBASE-R (SFP+)/1000BASE-X (SFP)

12

16

24

32

Консольный порт

RS-232 (RJ-45)

Производительность

Пропускная способность

240 Гбит/c

320 Гбит/c

480 Гбит/c

640 Гбит/c

Производительность на пакетах длиной 64 байта

178 MPPS

238 MPPS

238 MPPS

238 MPPS

Объем буферной памяти

2 Мбайт

3 Мбайт

3 Мбайт

3 Мбайт

Объём ОЗУ (DDR3)

1 Гбайт

Объём ПЗУ (NAND Flash)

1 Гбайт

Таблица MAC-адресов

32K

Таблица VLAN

4K

Количество L2 Multicast-групп

4K

Количество ARP-записей¹

7K

Link Aggregation Groups (LAG)

32, до 8 портов в одном LAG

Качество обслуживания QoS

8 выходных очередей для каждого порта

Объем TCAM

Для маршрутизации:

16K IPv4, 8K IPv6

Для обработки трафика:

18K х 10В

Для маршрутизации:

16K IPv4, 8K IPv6

Для обработки трафика:

9K х 10В

Размер Jumbo-фреймов

10240 байт

Стекирование

до 8 устройств


Интерфейсы
  • 1х10/100/1000BASE-T (ООВ)
  • 24х10GBASE-R (SFP+)/1000BASE-X (SFP)
  • Консольный порт RS-232 (RJ-45)
Производительность
  • Пропускная способность - 480 Гбит/c
  • Производительность на пакетах длиной 64 байта - 238 MPPS
  • Объем буферной памяти - 3 Мбайт
  • Таблица MAC-адресов 32K
  • Таблица VLAN 4K
  • Объем TCAM:
    • Для маршрутизации 16K IPv4, 8K IPv6
    • Для обработки трафика 9K х 10В
  • Количество ARP-записей¹ 7K
  • Количество L2 Multicast-групп 4K
  • Качество обслуживания QoS 8 выходных очередей для каждого порта
  • Link Aggregation Groups (LAG) 32, до 8 портов в одном LAG
  • Размер Jumbo-фреймов 10240 байт
  • Стекирование до 8 устройств
Функции интерфейсов
  • Защита от блокировки очереди (HOL)
  • Поддержка обратного давления (Back pressure)
  • Поддержка Auto MDI/MDIX
  • Поддержка сверхдлинных кадров (Jumbo frames)
  • Управление потоком (IEEE 802.3X)
  • Зеркалирование портов (Port Mirroring)
  • Стекирование
Функции при работе с МAC-адресами
  • Независимый режим обучения в каждой VLAN
  • Поддержка многоадресной рассылки (MAC Multicast Support)
  • Регулируемое время хранения MAC-адресов
  • Статические MAC-адреса (Static MAC Entries)
Поддержка VLAN
  • Поддержка Voice VLAN
  • Поддержка IEEE 802.1Q
  • Поддержка Q-in-Q
  • Поддержка Selective Q-in-Q
  • Поддержка GVRP
Функции L2 Multicast
  • Поддержка профилей Multicast2
  • Поддержка статических Multicast-групп
  • Поддержка IGMP Snooping v1,2,3
  • Поддержка IGMP Snooping Fast Leave на основе хоста2/порта
  • Поддержка авторизации IGMP через RADIUS2
  • Поддержка MLD Snooping v1,2
  • Поддержка IGMP Querier
  • Поддержка MVR
Функции L2
  • Поддержка STP (Spanning Tree Protocol, IEEE 802.1d)
  • Поддержка RSTP (Rapid Spanning Tree Protocol, IEEE 802.1w)
  • Поддержка MSTP (Multiple Spanning Tree Protocol, IEEE 802.1s)
  • Поддержка STP Multiprocess2
  • Поддержка Spanning Tree Fast Link option
  • Поддержка EAPS2
  • Поддержка STP Root Guard
  • Поддержка BPDU Filtering
  • Поддержка STP BPDU Guard
  • Поддержка Looback Detection (LBD)
  • Поддержка ERPS (G.8032v2)
Функции L3
  • Статические IP-маршруты
  • Протоколы динамической маршрутизации RIP, OSPFv2, OSPFv3
  • Address Resolution Protocol (ARP)
  • Поддержка протокола VRRP
  • Протоколы динамической маршрутизации мультикаста PIM SM, IGMP Proxy
Функции Link Aggregation
  • Создание групп LAG
  • Объединение каналов с использованием LACP
  • Поддержка LAG Balancing Algorithm
Поддержка IPv6
  • Функциональность IРv6 Host
  • Совместное использование IРv6, IРv4
Сервисные функции
  • Диагностика оптического трансивера
  • Green Ethernet
Функции обеспечения безопасности
  • DHCP Snooping
  • Опция 82 протокола DHCP
  • IP Source Guard
  • Dynamic ARP Inspection
  • Поддержка sFlow
  • Проверка подлинности на основе MAC-адреса, ограничение количества MAC-адресов, статические MAC-адреса
  • Проверка подлинности основе IEEE 802.1x
  • Guest VLAN2
  • Система предотвращения DoS-атак
  • Сегментация трафика
  • Защита от несанкционированных DHCP-серверов
  • Фильтрация DHCP-клиентов
  • Предотвращение атак BPDU
  • Фильтрация NetBIOS/NetBEUI
  • PPPoE Intermediate Agent2
Списки управления доступом ACL
  • L2-L3-L4 ACL (Access Control List)
  • Поддержка Time-Based ACL
  • IРv6 ACL
  • ACL на основе:
    • Порта коммутатора
    • Приоритета IEEE 802.1p
    • VLAN ID
    • EtherType
    • DSCP
    • Типа IP-протокола
    • Номера порта TCP/UDP
    • Содержимого пакета, определяемого пользователем (User Defined Bytes)2
Основные функции качества обслуживания (QoS) и ограничение скорости
  • Статистика CoS
  • Ограничение скорости на портах (Shaping, Policing)
  • Поддержка класса обслуживания IEEE 802.1р
  • Защита от широковещательного «шторма»
  • Управление полосой пропускания
  • Обработка очередей по алгоритмам Strict Priority/Weighted Round Robin (WRR)
  • Три цвета маркировки
  • Классификация трафика на основании ACL
OAM/CFM2
  • IEEE 802.3ah Ethernet Link OAM
  • Dying Gasp
  • IEEE 802.1ag Connectivity Fault Management (CFM)
  • IEEE 802.3ah Unidirectional Link Detection (протокол обнаружения однонаправленных линков)
Функции Data Center Bridging (DCB)2
  • IEEE 802.1Qau Congestion Notification (QCN)
  • IEEE 802.1Qaz Enhanced Transmission Selection (ETS)
  • IEEE 802.1Qbb Priority-Based Flow Control (PFC)
  • Ускоренная коммутация (Cut-through switching)
Основные функции управления
  • Загрузка и выгрузка конфигурации и ПО по TFTP
  • Протокол SNMP
  • Интерфейс командной строки (CLI)
  • Web-интерфейс2
  • Syslog
  • SNTP (Simple Network Time Protocol)
  • Traceroute
  • LLDP (IEEE 802.1ab) + LLDP MED
  • Управление доступом к коммутатору – уровни привилегий для пользователей
  • Списки контроля доступа (Management ACL)
  • Блокировка интерфейса управления
  • Локальная аутентификация
  • Фильтрация IP-адресов для SNMP
  • Клиент RADIUS/TACACS+ (Terminal Access Controller Access Control System)
  • Сервер SSH
  • Поддержка SSL
  • Поддержка макрокоманд
  • Журналирование вводимых команд2
  • Системный журнал
  • Автоматическая настройка по DHCP
  • DHCP Relay (Поддержка IPv4)
  • DHCP Option 12
  • Flash File System
  • Команды отладки
  • Механизм ограничения трафика в сторону CPU
  • Шифрование паролей
  • Восстановление пароля
  • Ping (IPv4/IPv6)
  • Сервер FTP2
Функции мониторинга
  • Статистика интерфейсов
  • Удаленный мониторинг RMON/SMON
  • Поддержка мониторинга загрузки CPU по задачам и по типу трафика
  • Мониторинг оперативной памяти (RAM)2
  • Мониторинг температуры
  • Мониторинг TCAM
MIB
  • RFC 1065, 1066, 1155, 1156, 2578 MIB Structure
  • RFC 1212 Concise MIB Definitions
  • RFC 1213 MIB II
  • RFC 1215 MIB Traps Convention
  • RFC 1493, 4188 Bridge MIB
  • RFC 1157, 2571-2576 SNMP MIB
  • RFC 1901-1908, 3418, 3636, 1442, 2578 SNMPv2 MIB
  • RFC 271, 1757, 2819 RMON MIB
  • RFC 2465 IPv6 MIB
  • RFC 2466 ICMPv6 MIB
  • RFC 2737 Entity MIB
  • RFC 4293 IPv6 SNMP Mgmt Interface MIB
  • Private MIB
  • RFC 3289 DIFFSERV MIB
  • RFC 2021 RMONv2 MIB
  • RFC 1398, 1643, 1650, 2358, 2665, 3635 Ether-like MIB
  • RFC 2668 IEEE 802.3 MAU MIB
  • RFC 2674, 4363 IEEE 802.1p MIB
  • RFC 2233, 2863 IF MIB
  • RFC 2618 RADIUS Authentication Client MIB
  • RFC 4022 MIB для TCP
  • RFC 4113 MIB для UDP
  • RFC 3298 MIB для Diffserv
  • RFC 2620 RADIUS Accounting Client MIB
  • RFC 2925 Ping & Traceroute MIB
  • RFC 768 UDP
  • RFC 791 IP
  • RFC 792 ICMPv4
  • RFC 2463, 4443 ICMPv6
  • RFC 4884 Extended ICMP для поддержки сообщений Multi-Part
  • RFC 793 TCP
  • RFC 2474, 3260 Определение поля DS в заголовке IPv4 и IPv6
  • RFC 1321, 2284, 2865, 3580, 3748 Extensible Authentication Protocol (EAP)
  • RFC 2571-2574 SNMP
  • RFC 826 ARP
  • Физические характеристики
    • Питание:
      • сеть переменного тока: 220 В+-20%, 50 Гц
      • сеть постоянного тока: 36..72В
    • Варианты питания:
      • один источник питания постоянного или переменного тока
      • два источника питания постоянного или переменного тока, с возможностью горячей замены
    • Макс. потребляемая мощность - Не более 68 Вт
    • Рабочая температура окружающей среды - от -10 до +45°С
    • Температура хранения - от -50 до +70°С
    • Рабочая влажность - Не более 80%
    • Вентиляция Front-to-Back, 4 вентилятора
    • Размеры (ШхГхВ), мм: 430х275х44
    • Вес 3,7 кг

    Для каждого хоста в ARP-таблице создается запись в таблице маршрутизации
    2 Не поддерживается текущей версией ПО 5.5.4
Производитель
Eltex

Компания «Новые сети» доставит ваш заказ в любую точку России

Доставка осуществляется транспортной компанией ("Деловые линии", "Курьер Сервис Экспресс" , "Достависта") «от двери до двери». Стоимость доставки рассчитывается менеджером при оформлении заказа.

Перед отгрузкой, весь товар проходит обязательную предпродажную проверку.

Мы гарантируем что товар заказанный у нас, будет работать в полном его соответствии.

Доставка по Москве и МО

При согласовании заказа с менеджером, вы можете выбрать удобный для вас способ получения товара:

  • Доставка транспортной компанией "от двери до двери".
  • Доставка экспедитором.
  • Самовывоз со склада по адресу: г. Москва, ул. Антонова-Овсеенко, д. 15, стр. 2.

Доставка по Новосибирску

При согласовании заказа с менеджером, вы можете выбрать удобный для вас способ получения товара:

  • Доставка транспортной компанией "от двери до двери".
  • Доставка экспедитором.
  • Самовывоз со склада по адресу: г. Новосибирск, Красный проспект, 86/2, офис 108.

Положение о гарантийном обслуживании

  1. Продавец гарантирует отсутствие производственных дефектов и неисправностей Оборудования и несет ответственность по гарантийным обязательствам в соответствии с законодательством Российской Федерации.

  2. Гарантийный период исчисляется c момента приобретения устройства и составляет:

    • 1 год;
    • 3 года (расширенная гарантия на товары под торговой маркой NEWNETS;
    • 1 месяц (для б/у оборудования)

  3. В течение гарантийного срока Продавец обязуется бесплатно устранить дефекты оборудования путем его ремонта или замены на аналогичное при условии, что дефект возник по вине Продавца. Устройство, предоставляемое для замены, может быть как новым, так и восстановленным, но в любом случае Продавец гарантирует, что его характеристики будут не хуже, чем у заменяемого устройства.

  4. Выполнение Продавцом гарантийных обязательств по ремонту вышедшего из строя оборудования влечет за собой увеличение гарантийного срока на время ремонта оборудования.

  5. Условия гарантии не предусматривают чистку и профилактику оборудования силами и за счет Продавца.

  6. Продавец не несет ответственности за дефекты и неисправности Оборудования, возникшие в результате:

    • несоблюдения правил транспортировки и условий хранения, технических требований по размещению и эксплуатации;

    • неправильных действий, использования Оборудования не по назначению, несоблюдения инструкций по эксплуатации;

    • механических воздействий;

    • действия обстоятельств непреодолимой силы (таких как пожар, наводнение, землетрясение и др.)



Дополнительные положения

  1. Продавец не несет ответственности за совместимость Программного Обеспечения с любыми аппаратными или программными средствами, поставляемыми другими производителями, если иное не оговорено в прилагаемой Документации.

  2. Продавец не несет ответственности за любые убытки, включая потерю данных, потерю прибыли и другие случайные, последовательные или косвенные убытки, возникшие вследствие некорректных действий по инсталляции, сопровождению, эксплуатации либо связанных с производительностью, выходом из строя или временной неработоспособностью Оборудования.

  3. Продавец не несет ответственности по гарантии в случае, если произведенные им тестирование и/или анализ показали, что заявленный дефект в изделии отсутствует, либо он возник вследствие нарушения правил инсталляции или условий эксплуатации.



Порядок действий при передаче неисправного оборудования в ремонт

  1. В случае гарантийного ремонта/замены заполняется дефектная ведомость с подробным описанием неисправности и прикладывается к неисправному оборудованию. Доставка оборудования для гарантийного ремонта осуществляется за счет Заказчика. Обратная пересылка — за счет Продавца.

  2. В не гарантийном случае доставка оборудования производится за счет Заказчика.

  3. Если срок хранения готового оборудования превысил 365 дней со дня уведомления Заказчика, Сервисный центр имеет право утилизировать изделие как невостребованное без компенсации его стоимости Заказчику.

Задать вопрос
