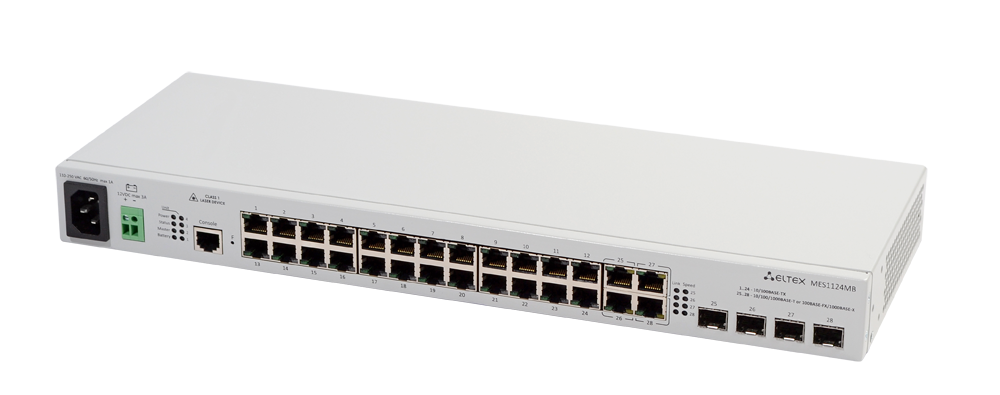

Ethernet-коммутатор MES1124MB_AC
Краткое описание MES1124MB_AC
Функциональные возможности коммутатора обеспечивают физическое стекирование, поддержку виртуальных локальных сетей, многоадресных групп рассылки и расширенные функции безопасности.
Бесперебойное питание:
Коммутаторы MES1124MB имеют возможность подключения аккумуляторной батареи для обеспечения гарантированного питания в случае пропадания первичной сети 220В. Коммутаторы оснащены блоком питания, который позволяет заряжать АКБ при наличии питания 220В. Система резервного питания позволяет следить за состоянием первичной сети и извещать о переходе с одного типа питания на другой.
Эффективная защита от скачков напряжения
Сетевой коммутатор или switch имеет высокопроизводительный процессор для передачи Ethernet кадров в локальной сети предприятия с минимальными задержками.
Ключевые преимущества MES1124MB_AC
- Расширенные функции L2
- Поддержка стекирования
- Поддержка Multicast (IGMP Snooping, MVR)
- Расширенные функции безопасности (L2-L4 ACL, IP Source Guard, Dynamic ARP Inspection и др.)
- Эффективная защита от скачков напряжения
Технические характеристики MES1124MB_AC
Интерфейсы
- 24 х 10/100 Base-T (RJ-45)
- 4 x 10/100/1000 Base-T/1000 Base-X (SFP)
- Консольный портRS-232/RJ-45
Производительность
- Пропускная способность - 12,8 Гбит/с
- Производительность на пакетах длиной 64 байта - 9 MPPS
- Таблица MAC-адресов - 16K
- Количество активных VLAN - 4K
- Таблица ACL - 512
- Размер Jumbo-фрейма - максимальный размер пакетов 10240 байт
Функции интерфейсов
- Защита от блокировки очереди (HOL)
- Поддержка обратного давления (Back pressure)
- Поддержка Auto MDI/MDIX
- Поддержка сверхдлинных кадров (Jumbo frames)
- Управление потоком (IEEE 802.3X)
- Зеркалирование портов (Port mirroring)
- Функция зеркалирования VLAN
Функции при работе с МAC-адресами
- Независимый режим обучения в каждой VLAN
- Поддержка многоадресной рассылки (MAC Multicast Support)
- Регулируемое время хранения MAC-адресов глобально и для каждой VLAN
- Статические записи MAC (Static MAC Entries)
- Отслеживание событий MAC change на портах
- Отслеживание событий MAC flapping на портах
Функции L2 Multicast
- Поддержка профилей Multicast
- Поддержка статических Mullticast-групп
- Поддержка IGMP Snooping v1,2,3
- Поддержка IGMP snooping Fast Leave на основе порта/хоста
- Поддержка авторизации IGMP через RADIUS
- Поддержка MLD Snooping v1,2
- Поддержка IGMP Querier
- Поддержка MVR
Функции L2
- Поддержка протокола STP (Spanning Tree Protocol, IEEE 802.1d)
- Поддержка протокола RSTP (Rapid Spanning Tree Protocol, IEEE 802.1d)
- Поддержка протокола MSTP (Multiple Spanning Tree Protocol, IEEE 802.1s)
- Поддержка STP Multiprocess
- Поддержка STP Root Guard
- Поддержка STP Loop Guard
- Поддержка STP BPDU Guard
- Поддержка BPDU Filtering
- Поддержка Spanning Tree Fast Link option
- Поддержка Layer 2 Protocol Tunneling
- Поддержка Private VLAN
- Поддержка ERPS (G.8032v2)
- Поддержка EAPS
- Поддержка Loopback Detection (LBD) на основе VLAN
- Изоляция портов
- Поддержка Flex Link (Dual homing)
- Поддержка Storm Control для различного трафика (broadcast, multicast, unknown unicast)
Функции Link Aggregation
- Создание групп LAG
- Объединение каналов с использованием LACP
- Поддержка LAG Balancing Algorithm
Поддержка IPv6
- Функциональность IPv6 Host
- Совместное использование IPv4, IPv6
Сервисные функции
- Виртуальное тестирование кабеля (VCT)
- Диагностика оптического трансивера
- Green Ethernet
Функции обеспечения безопасности
- DHCP snooping
- Опция 82 протокола DHCP
- IP Source Guard
- Dynamic ARP Inspection (Protection)
- Поддержка sFlow
- Проверка подлинности на основе MAC-адреса, ограничение количества MAC-адресов, статические MAC-адреса
- Проверка подлинности по портам на основе 802.1x
- Guest VLAN
- Система предотвращения DoS-атак
- Сегментация трафика
- Защита от несанкционированных DHCP-серверов
- Фильтрация DHCP-клиентов
- Предотвращение атак BPDU
- Фильтрация NetBIOS/NetBEUI
- PPPoE Intermidiate agent
- Выбор алгоритма работы SSH-сервера
Списки управления доступом ACL
· L2-L3-L4 ACL (Access Control List)
· Поддержка Time-Based ACL
· IPv6 ACL
· Поддержка режима ACL-ONLY с увеличенным количеством ресурсов коммутатора под ACL
· ACL на основе:
o Порта коммутатора
o Приоритета 802.1p
o VLAN ID
o EtherType
o DSCP
o Типа IP-протокола
o Номера порта TCP/UDP
o Содержимого пакета, определяемого пользователем (User Defined Bytes)
Основные функции качества обслуживания (QoS) и ограничения скорости
· Ограничение скорости на портах (shaping, policing)
· Поддержка класса обслуживания IEEE 802.1p
· Защита от широковещательного «шторма»
· Управление полосой пропускания
· Обработка очередей по алгоритмам Strict Priority/Weighted Round Robin (WRR)
· Три цвета маркировки
· Классификация трафика на основании ACL
· Назначение меток CoS/DSCP на основании ACL
· Перемаркировка меток DSCP в CoS
· Перемаркировка меток CoS в DSCP
· Назначение VLAN на основании ACL
ОАМ
· IEEE 802.3ah, Ethernet OAM
· IEEE 802.1ag, Connectivity Fault Management (CFM)
· IEEE 802.3ah Unidirectional Link Detection (UDLD) - протокол обнаружения однонаправленных линков
Основные функции управления
· Загрузка и выгрузка конфигурационного файла по TFTP/SCP
· Протокол SNMP
· Интерфейс командной строки(CLI)
· Web-интерфейс
· Syslog
· SNTP (Simple Network Time Protocol)
· Traceroute
· LLDP (802.1ab) + LLDP MED
· Управление контролируемым доступом – уровни привилегий для пользователей
· Блокировка интерфейса управления
· Локальная аутентификация
· Фильтрация IP-адресов для SNMP
· Клиент RADIUS, TACACS+ (Terminal Access Controller Access Control System)
· Сервер SSH
· Поддержка SSL
· Поддержка макрокоманд
· Журналирование вводимых команд по протоколу TACACS+
· Системный журнал
· Автоматическая настройка DHCP
· DHCP Relay (Поддержка IPv4)
· DHCP Option 12
· DHCP Relay Option 82
· Добавление тега PPPoE Circuit-ID
· Flash File System
· Команды отладки
· Механизм ограничения трафика в сторону CPU
· Шифрование пароля
· Восстановление пароля
· Ping (поддержка IPv4/IPv6)
· Поддержка статических маршрутов IPv4/IPv6 для сети управления
· Поддержка двух версий файлов конфигурации
Функции мониторинга
· Статистика интерфейсов
· Удаленный мониторинг RMON/SMON
· Поддержка мониторинга загрузки CPU по задачам и по типу трафика
· Мониторинг загрузки оперативной памяти (RAM)
· Мониторинг температуры
· Мониторинг TCAM
MIB
· RFC 1065, 1066, 1155, 1156, 2578 MIB Structure
· RFC 1212 Concise MIB Definitions
· RFC 1213 MIB II
· RFC 1215 MIB Traps Convention
· RFC 1493, 4188 Bridge MIB
· RFC 1157, 2571-2576 SNMP MIB
· RFC 1901-1908, 3418, 3636, 1442, 2578 SNMPv2 MIB
· RFC 271,1757, 2819 RMON MIB
· RFC 2465 IPv6 MIB
· RFC 2466 ICMPv6 MIB
· RFC 2737 Entity MIB
· RFC 4293 IPv6 SNMP Mgmt Interface MIB
· Private MIB
· RFC 3289 DIFFSERV MIB
· RFC 2021 RMONv2 MIB
· RFC 1398, 1643, 1650, 2358, 2665, 3635 Ether-like MIB
· RFC 2668 802.3 MAU MIB
· RFC 2674, 4363 802.1p MIB
· RFC 2233, 2863 IF MIB
· RFC 2618 RADIUS Authentication Client MIB
· RFC 4022 MIB для TCP
· RFC 4113 MIB для UDP
· RFC 3298 MIB для Diffserv
· RFC 2620 RADIUS Accounting Client MIB
· RFC 2925 Ping & Traceroute MIB
· RFC 768 UDP
· RFC 791 IP
· RFC 792 ICMPv4
· RFC 2463, 4443 ICMPv6
· RFC 4884 Extended ICMP для поддержки сообщений Multi-Part
· RFC 793 TCP
· RFC 2474, 3260 Определение поля DS в заголовке IPv4 и IPv6
· RFC 1321, 2284, 2865, 3580, 3748 Extensible Authentication Protocol
· RFC 2571, RFC2572, RFC2573, RFC2574 SNMP
· RFC 826 ARP
Физические характеристики
· Питание - 220 В AC, 50 Гц / 48В DC
· Максимальная потребляемая мощность ⩽ 25 Вт
· Рабочая температура окружающей среды - от -15° до +50° С
· Температура хранения - от -40° до +70° С
· Рабочая влажность - не более 80%
· Охлаждение - пассивное
· Размеры - 430х158х44 мм
· Вес: 2,15 кг
Общие параметры | |
10/100BASE-T (RJ-45) | 24 |
10/100/1000BASE-T (RJ-45) | - |
10/100/1000BASE-T (RJ-45) PoE/PoE+ | - |
100BASE-FX/1000BASE-X (SFP) | - |
10/100/1000BASE-T/1000BASE-X (SFP) | 4 |
Консольный порт | RS-232/RJ-45 |
Производительность | |
Пропускная способность | 12,8 Гбит/с |
Таблица MAC-адресов | 16K |
Количество активных VLAN | 4K |
Таблица ACL | 512 |
Размер Jumbo-фрейма | Максимальный размер пакетов 10240 байт |
Объем буферной памяти | 8 Мбит |
Количество групп L2 Multicast (IGMP Snooping) | 1K |
Link Aggregation Groups (LAG) | 16, до 8 портов в одном LAG |
Качество обслуживания QoS | 4 выходных очереди на порт |
Максимальное число устройств в стеке | 3 |
Макс. потребляемая мощность, не более | 25Вт |
Макс. потребляемая мощность во время заряда АКБ, не более | 45Вт |
Физические характеристики:
| MES1124M rev. B | ||||||
Питание | 110-250 В AC, 60/50 Гц или 36-72 В DC ⩽ | 110-250 В AC, 60/50 Гц; 12 В DC ⩽ | 110-250 В AC, 60/50 Гц или 36-72 В DC ⩽ | 110-250 В AC, 60/50 Гц или 36-72 В DC ⩽ | 110-250 В AC, 60/50 Гц; 12 В DC ⩽ | 170-265 В AC, 60/50 Гц ⩽ | 110-250 В AC, 60/50 Гц ⩽ |
Макс. потребляемая мощность, не более | 25 Вт | 25 Вт ⩽ | 25 Вт | 30 Вт | 30 Вт ⩽ | 400 Вт | 40 Вт |
Макс. потребляемая мощность во время заряда АКБ, не более | – | 45 Вт | – | – | 50 Вт | – | – |
Бюджет PoE | – | – | – | – | – | 350 Вт | – |
Аппаратная поддержка Dying Gasp | Нет | Нет | Есть | Нет | Нет | Нет | Нет |
Рабочая температура окружающей среды | от -15° до +50°С | от -15° до +55°С | от -15° до +50°С | ||||
Температура хранения | от -40° до +70°С | ||||||
Рабочая влажность | не более 80% | ||||||
Охлаждение | пассивное | активное, 2 вентилятора | |||||
Исполнение | 19'', 1U | ||||||
Габаритные размеры (ШxВxГ) | 430x44х160 мм | 430x44x180 мм | 430x44х203 мм | 430х44x206,5 мм | |||
Масса | 2,15 кг | 2,60 кг | 3,15 кг | 2,85 кг | |||
- Питание – 220В AC, 50Гц
- Рабочая температура окружающей среды – от -10 до +45 С
- Температура хранения – от -40 до +70 С
- Рабочая влажность – не более 80%
- Размеры:430х178х44 мм
- Исполнение 19'’, типоразмер 1U
