Шасси цифрового шлюза SMG-3016
На данный момент наиболее эффективными сетями являются IP-сети, которые слабо зависят от среды передачи данных и от типа данных, вместе с тем являются наиболее гибкими и управляемыми. Для сопряжения традиционных сетей связи, в основе которых лежит принцип коммутации каналов, с сетями связи, использующими для передачи информации IP-сети, предназначен цифровой шлюз SMG, разработанный и производимый предприятием «ЭЛТЕКС».

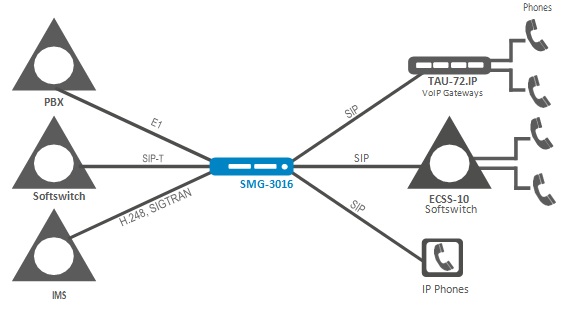

Гибридная платформа SMG-3016 может использоваться в качестве транкового шлюза для сопряжения сигнальных и медиапотоков TDM и VoIP-сетей, IP-АТС с поддержкой функций ДВО и СОРМ, а также выступать универсальным решением для построения инфокоммуникационных сетей связи нового поколения. Широкая функциональность, строгое соответствие стандартам и высокая надёжность операторского класса позволяют решать на базе SMG-3016 большинство возникающих у операторов и сервис-провайдеров задач.
Ключевые преимущества
- До 16 потоков Е1 (RJ-48)
- До 768 VoIP-каналов
- IP-АТС на 3 000 номеров с поддержкой ДВО и СОРМ
- Поддержка 2-х HDD SATA 2.5″
- Надёжность операторского класса
- Масштабируемая платформа 1U
Масштабирование
SMG-3016 обеспечивает возможность равномерного распределения инвестиций на масштабирование в течение всего периода реализации проекта. Шлюз поддерживает до 16 потоков Е1 (ОКС7, PRI, V5.2) и до 768 каналов VoIP.
Надёжность операторского класса
Современный процессор Quad-Core ARMv864 bit, равномерное распределение нагрузки между субмодулями, резервирование источников питания, а также использование современных технологий на базе параллельных вычислений обеспечивают высокий уровень отказоустойчивости платформы SMG-3016 с автоматическим переключением на резервный элемент в случае отказа любого субмодуля системы, а также модуля питания.
Функциональная совместимость
Строгое соответствие требованиям современных протоколов, рекомендаций и стандартов обеспечивает 100% функциональную совместимость SMG-3016 с различным оборудованием: цифровыми АТС, IP-АТС, Softswitches, VoIP-шлюзами, SIP-телефонами, программными SIP-клиентами и др.
Транскодирование медиапотоков
Аппаратный транскодинг на базе медиакодеков позволяет согласовывать медиапотоки с различными VoIP-кодеками.
IP-АТС c поддержкой ДВО и СОРМ
Дополнительные опции для шлюза SMG-3016 позволяют использовать его в качестве полнофункциональной IP-АТС до 3 000 SIP-абонентов с поддержкой широкого набора ДВО, а также полным соответствием требованиям нормативных документов по СОРМ. Программный модуль IP-АТС ECSS-10 предназначен для быстрого развёртывания VoIP-узла связи с минимальными капитальными затратами (CAPEX). Наличие всех видов сертификатов на семейство продуктов ECSS-10 позволяет использовать IP-АТС ECSS-10 на базе транкового шлюза SMG-3016 в качестве АТС любого уровня с последующей приёмкой в эксплуатацию контролирующими структурами.
Интеллектуальная защита IP-сетей
В транковом шлюзе SMG-3016 реализована интеллектуальная защита от несанкционированных внешних подключений SIP-абонентов (Динамический брандмауэр, Статический брандмауэр, черные/белые списки ip- адресов, подсетей и др.), а также по протоколам http/https/telnet/ssh. Для дополнительной защиты при подключении к публичным IP-сетям предусмотрена совместимость с пограничными контроллерами сессий (например, SBC-1000), выполняющими функции межсетевых экранов для VoIP-сетей.
RADIUS-маршрутизация
Интеллектуальная маршрутизация вызовов на основе ответов биллинговой системы по протоколу RADIUS позволяет строить гибкие правила для обработки вызовов.
Технические характеристики
Управление вызовами- Взаимодействие со STUN-сервером на SIP-интерфейсе
- Маршрутизация по номеру вызываемого (CdPN)
- или вызывающего (CgPN) абонента
- Модификация номера до и после маршрутизации
- Запись разговоров по параметрам1
- Использование нескольких планов нумерации
- Ограничение количества линий на абонента
- Настройка режима обслуживания абонента
- Выключение транк-группы из работы
- Управление вызовом через RADIUS
- Прямое проключение транк-групп
- Поддержка СОРМ
- Префикс на несколько транк-групп
- Интерактивное голосовое меню (IVR)
- Выгрузка — загрузка конфигурации одним файлом
- Ограничение количества линий на SIP-интерфейс
- Ограничение количества входящих и исходящих линий на абонента
- Ограничение входящей нагрузки CPS (calls per second) на транковой группе
Голосовые кодеки
- 711 (a-law, µ-law), G.729 (A/B), G.723.1, G.726 (32 Кбит/c)
Поддержка факсов
- 38 Real-Time Fax, G.711 (a-law, µ-law) pass-through
Голосовые стандарты
- VAD (детектор активности речи)
- CNG (генерация комфортного шума)
- AEC (эхо компенсация, рекомендация G.168)
Качество обслуживания (QoS)
- Назначение Diffserv и приоритетов 802.1р для SIP и RTP
- Динамический и статический джиттер-буфер
- Ограничение скорости исх./вх. трафика
DTMF
- Передача методами INBAND, RFC 2833, SIP INFO, SIP NOTIFY
Биллинг
- Запись биллинговой информации в CDR-файл, параллельная запись CDR-файла на локальный HDD-диск и удаленный FTP-сервер
- RADIUS Accounting
- Поддержка различных биллинговых систем:
- Hydra Billing, LANBilling, PortaBilling, NetUP, BGBilling (возможна интеграция с другими системами)
Гибкость
- Создание нескольких сетевых интерфейсов для телефонии (SIP, RTP) с разными IP-адресами
- Работа с несколькими планами нумерации
- Резервирование сигнального канала ОКС7
- Контроль активности разговорного соединения (по наличию RTP или RTCP)
- Индивидуальная маршрутизация для потоков одного пучка ОКС-7
TDM протоколы
- ОКС7
- PRI (Q.931)
- 699 (взаимодействие PRI и ОКС7)
- 2 LE
- 2 AN
Протоколы VoIP
- SIP, SIP-T/SIP-I, SIP-Q
- 3231
- SIGTRAN (M2UA, IUA)
- 248
Емкость и производительность
- До 768 каналов VoIP
- До 16 потоков E1 (RJ-48)
- Максимальная интенсивность нагрузки — 190 cps
- Quad-Core ARMv8 64bit
Интерфейсы
- 16 портов E1 (RJ-48)
- 2 порта 10/100/1000Base-T (RJ-45) / 1000Base-X(SFP)
- 2 порта 10/100/1000Base-T (RJ-45)
- 2 слотоместа для SATA HDD форм-фактора 2,5’’
Управление и мониторинг
- Мониторинг каналов потоков Е1 и VoIP в web-интерфейсе
- Управление каналами и сигнальными линками ОКС-7 в web-интерфейсе
- Аварийное логирование с возможностью сохранения логов на syslog-сервере
- Хранение трассировок на HDD-накопителе
- Информирование об авариях по SNMP
Безопасность
- Черный и белый списки IP-адресов для регистрации
- Вывод в syslog всех попыток доступа к устройству
- Автоматическая блокировка по IP-адресу после неуспешных попыток регистрации и/или доступа по протоколам http/https/telnet/ssh
- Список разрешенных IP-адресов для доступа к управлению устройством
- Разграничение прав доступа admin / user
- Контроль IP-адреса адреса источника встречного RTP-потока
- Аутентификация абонентов на RADIUS-сервере и SIP registrar
- Digest-авторизация (RFC 5090, Draft-Sterman)
- Digest-авторизация в RADIUS (RFC 5090, Draft-Sterman)
Расширенный функционал SIP/SIP-T/SIP-I
- Регистрация и аутентификация до 3000 SIP-абонентов
- Поддержка ДВО для 3000 SIP-абонентов
- Взаимодействие SIP и SIP-T/SIP-I
- Транковая, транзитная и абонентская регистрация SIP-транков
Дополнительные виды обслуживания
- Различные виды переадресации (Call Forward)
- Переадресация по недоступности (CFOS)
- Переадресация по неответу (CFNR)
- Переадресация безусловная (CFU)
- Переадресация по занятости (CFB)
- Передача вызова (Call Transfer)
- Музыка на удержании (MOH)
- Удержание вызова (Call Hold)
- Группа вызова (Call Hunt)
- Перехват вызова (Call Pickup)
- Индикатор занятости линии (Busy Lamp Field)
- Конференция с последовательным сбором участников (CONF)
- Конференция по списку
- Трехсторонняя конференция
- Интерком оповещения (Intercom)
- Пейджинг (Paging)
- Ограничение исходящей связи(Out calls restrict)
- Исходящая связь по паролю (RBP)
- Активация пароля (PWD ACT)
- Замена пароля (PWD)
Физические параметры и параметры окружающей среды | ||
Рабочий диапазон температур | От 0 до +40°С | |
Относительная влажность | До 80% | |
Уровень шума | От 44 до 60 дБ | |
Напряжение питания | Сеть переменного тока: 220В+-20%, 50 Гц Сеть постоянного тока: -48В+30%-20% Варианты питания: -один источник питания постоянного или переменного тока; -два источника питания постоянного или переменного тока, с возможностью горячей замены. | |
Источники питания | Сеть переменного тока, источник питания PM160-220/12 160Вт | Сеть постоянного тока, источник питания PM100-48/12 100Вт |
Потребляемая мощность | Не более 50Вт | |
Размеры (Ш х В х Г) | 430 х 45 х 340 мм | |
Конструктив | 19" конструктив, типоразмер 1U | |
Вес нетто | 5,3 кг | |
Высоконагруженные транзитные узлы связи

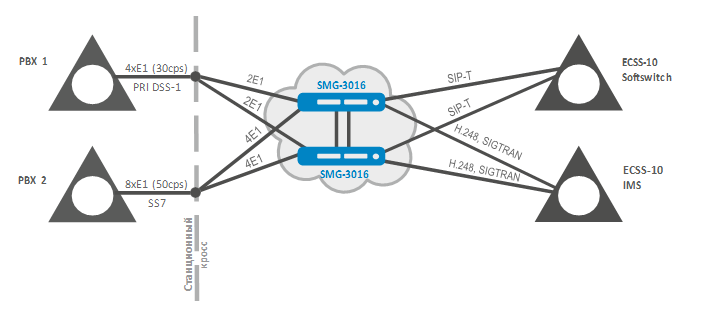

Высокая производительность и возможность горячего резервирования позволяют использовать платформу SMG-3016 в узлах с высокой интенсивностью нагрузки. Резервирование TDM-соединений выполняется с помощью дублирования потоков Е1 в соответствующих направлениях, резервирование VoIP-соединений обеспечивается механизмом автоматического переключения на доступный шлюз SMG-3016.
Транковый шлюз SMG-3016 может быть использован как для организации единой точки подключения к ТфОП (PSTN) нескольких электронных АТС (АТС-Э), так и для подключения абонентов через VoIP-шлюзы (например, TAU-72.IP).
Активация дополнительных опций программного модуля IP-АТС ECSS-10 (SMG3-V5.2LE, SMG3-VAS-1000) позволяет организовать абонентский вынос по протоколу V5.2 и обслуживать на этом выносе до 3000 абонентов с поддержкой полного набора ДВО. В качестве абонентского выноса может использоваться оборудование любого производителя, поддерживающее протокол V5.2 AN.
Наименование | Описание | Изображение |
SMG-3016 | Шасси цифрового шлюза SMG-3016: 4 слота для субмодулей C4Е1, 6 слотов для субмодулей SM-VP-M300, 2 слота для модулей питания PM160-220/12 и PM100-48/12 |
|
Модули для платформы SMG-3016 | ||
SM-VP-M300 | Субмодуль SM-VP-M300 с поддержкой до 128 каналов VoIP (G.711) |
|
C4Е1 | Субмодуль C4Е1 с поддержкой до 4-х потоков Е1 |
|
PM160-220/12 | Модуль PM160-220/12, 220V AC, 160W |
|
PM100-48/12 | Модуль питания PM100-48/12, 48V DC, 100W |
|
Опции для шлюза SMG-3016 | ||
SMG3-PBX-3000 | Активация модуля ECSS-10 на 3000 SIP-регистраций с поддержкой функции BLF на цифровом шлюзе SMG-3016 |
|
SMG3-VAS-1000 | Расширение опции SMG3-PBX-3000: активация стандартного набора ДВО на 1000 абонентов на цифровом шлюзе SMG-3016 |
|
SMG3-SORM | Расширение опции SMG3-PBX-3000: активация функционала СОРМ для ECSS-10 на базе цифрового шлюза SMG-3016 |
|
SMG3-H323 | Активация протокола H.323 (без функции Gatekeeper) на цифровом шлюзе SMG-3016 |
|
SMG3-RCM | Активация функционала Radius CallManagement на цифровом шлюзе SMG-3016 |
|
SMG3-VNI-40 | Расширения количества VLAN-интерфейсов на цифровом шлюзе SMG-3016 до 40 |
|
SMG3-REC | Активация функционала централизованной записи разговоров (CallRecording) на цифровом шлюзе SMG-3016 |
|
SMG3-CORP | Активация модуля ECSS-10 на 1000 SIP-регистраций c ДВО без поддержки СОРМ |
|
SMG3-V5.2LE | Организация выноса V5.2LE на цифровом шлюзе SMG-3016 |
|
SMG3-V5.2AN | Организация выноса V5.2AN на цифровом шлюзе SMG-3016 |
|
SMG3-RESERVE | Активация резервирования по IP в режиме master-slave на платформе SMG-3016 |
|
Пакеты опций для SMG-3016 со скидками | ||
SMG3-SP1 | Пакет "АТС+СОРМ" из двух опций для одного цифрового шлюза SMG-3016: 1хSMG3- PBX-3000 и SMG3-SORM |
|
SMG3-SP2 | Пакет "АТС+ДВО" из двух опций для одного цифрового шлюза SMG-3016: 1хSMG3-PBX- 3000 и 1хSMG3-VAS-1000 |
|
SMG3-SP3 | Пакет "АТС+СОРМ+ДВО" из четырёх опций для одного шлюза SMG-3016: 1хSMG3-PBX- 3000, 1хSMG3-SORM и 1хSMG3-VAS-1000 |
|
SMG3-SP4 | Пакет "ТРОЙНОЙ" из трёх опций для одного цифрового шлюза SMG-3016: SMG3-H323, SMG3-RCM и SMG3-VNI-40 |
|
