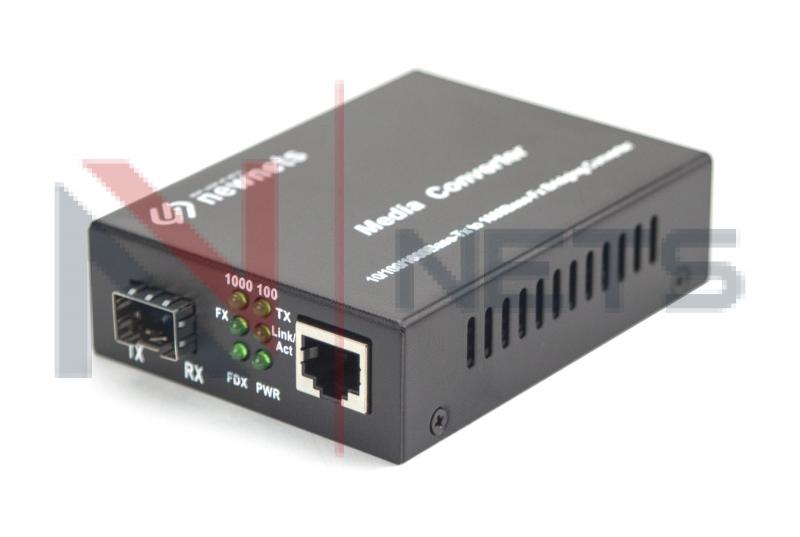

Медиаконвертер NewNets RJ45 10/100/1000 на SFP 1.25G, LFP

NewNets
Артикул: NS-MC-SFP-LFP
1 341 руб.
Нашли цену дешевле?
- + шт Купить Добавлено Быстрый заказ
в наличии
Зарегистрируйтесь, чтобы получить скидку!




Описание

1G оптический Медиаконвертер

Серия 1G (1000М) оптических медиаконвертеров сконструирована для того чтобы отвечать различным потребностям при построении распределенной сети передачи данных. Предназначены для расширения сети передачи данных построенной на медном кабеле с использованием оптического волокна, что позволяет передавать информацию на расстояние до 120km.

Соответствует стандартам IEEE802.3U, 1000Base-TX, 1000Base-FX.

Простые процедуры установки и обслуживания позволяют контролировать работу устройства через комплект диагностических светодиодов LED расположенных в фронте-панели.



Особенности

·

  •         1000Base-T to 1000Base-F SFP Media Converter
  • ·       Соотвествие стандартам: IEEE802.3 & 802.3u, 1000BASE-T, 1000BASE-F
  • ·       Интерфейсы: 1 x RJ45 порт, 1 x SFP слот
  • ·       LED индикатор: PWR, FX-LINK/ACT, FDX/COL, 1000M , TX-LINK/ACT
  • ·       Поддержка управления потоком (flow control) и full/half duplex режим работы порта
  • ·       Поддержка link fault pass through function (LFP)
  • ·       Поддержка auto MDI/MDI-X function для RJ45 порта
  • ·       Поддержка Switch Setting function (Dip Switch)
  • ·       Максимальный размер фрейма MTU 1522 bytes
  • ·       Внешний источник питания: DC5V 1A   От сети: AC220V/DC-48V
  • ·       Низкая потребляемая мошность, низкое тепловыделение позволяет гарантировать большой срок эксплуатации изделия
  • ·       Возможно использовать одно или двух волоконные SFP модули, одномодовое или многомодовое волокно
  • ·       Соответствует FCC 15 Class A, CE, RoHS

Установка

        ● Установите SFP трансивер

        ● Прикрепите патчкорд от конвертера к волоконно-оптической сети соблюдая соответствие: TX – порт передачи и RX – порт приема.

        ● Подключите кабель UTP из сети 1000BASE-T к портам RJ-45 на медиаконвертере.

● Подключите адаптер питания к медиаконвертеру и убедитесь, что загорается индикатор питания. Светодиоды LINK/ACT загорятся, когда все кабельные соединения будут активны.



Описание LED индикации


LED индикатор

Статус

Описание

FX Link/Act

ON

Power is on

OFF

Power is fail

TX Link/Act

On

Link is ok

OFF

Link is fail

FDX/COL

On

Fiber link is ok

Off

Передача данных

Blink

Fiber link is fail

1000M (UTP port speed )

ON

1000M speed

OFF

100M speed

RX

ON

Есть сигнал на портуFiber

Blink

Передача данных

OFF

Link is fail

DUP

ON

Full Duplex

OFF

Half Duplex



Настройка DIP переключателей




Рис 5.1  Схема карты медиаконвертера

Назначение переключателей

Рис 5.2  Переключатели

Таблица 5. Назначение переключателей

NO.

Функция

Описание

1

LFP

UP:    Link fault pass through(LFP)

DOWN: LFP function disabled (default)

2

Direct_Wire

Direct_Wire   Fast_FWD

DOWN         DOWN       Store and forward switch mode (default)

DOWN         UP              Modified cut-through switch mode

UP               DOWN       Converter mode

UP               UP              Converter mode with auto-change-forward function

3

Fast_FWD

8

FX_Full

DOWN: fiber port full duplex ( default ),  UP: half duplex

5

X_EN

DOWN: IEEE802.3X enabled (default), UP: disabled

4

TP_Force

TP_Force  Speed_Mode  Duplex_Mode

DOWN     DOWN           DOWN   100M/10M, FDX/HDX with auto negotiation

DOWN     DOWN           UP       100M/10M, HDX with auto negotiation

DOWN     UP                  DOWN   10M, FDX/HDX with auto negotiation

DOWN     UP                  UP       10M, HDX with auto negotiation

UP            DOWN           DOWN   100M, FDX with auto negotiation

UP            DOWN           UP       100M, HDX with auto negotiation

UP            UP                 DOWN    10M, FDX with auto negotiation

UP            UP                 UP        10M, HDX with auto negotiation

6

Speed_Mode

7

Duplex_Mode



Характеристики

Параметр

Описание

Скорость передачи данных

1000Mbps

Стандарты

IEEE802.3& IEE802.3u

Перекрываемое расстояние

Multi-mode 2Km

Single-mode 20/40/60/80/120Km

Cat-5e длина до 100m

Порты

RJ-45 Port: STP/UTP кабель Cat 5 4 пары

Оптический порт: LC

Средства преодразования

Media conversion, store-and-forward

Коэфф ошибок

<10-9

LED индикаторы

POWER(power supply) FX Link/ACT (fiber link/action)

TX Link/ACT(RJ45 link/action) FX1000M (fiber rate 1000M)

Адаптер питания

DC5V 1A

Потребляемая мощность

3.5W

Рабочая температура

0°C- 70°C

Влажность

5%-90%

Габариты

26mm (H) x 70mm (W) x 95mm (D) Внешний адаптер питания

Производитель
NewNets
