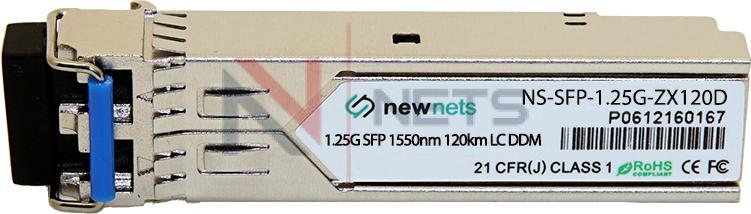

Оптический трансивер NS-SFP-1.25G-ZX120D дальность до 120km, длина волны 1550nm, LC, DDM

Артикул: NS-SFP-1.25G-ZX120D
9 965 руб.
Нашли цену дешевле?
- + шт Купить Добавлено Быстрый заказ
Зарегистрируйтесь, чтобы получить скидку!

Оптический трансивер NS-SFP-1.25G-ZX120D

Особенности

  • Двойная скорость передачи данных 1.25Gbps/1.063Gbps
  • 1550nm DFB лазер и APD фотоприемник для передачи до 120km
  • Согласован с SFP MSA и SFF-8472 с duplex LC коннектором
  • DDM
  • Согласован с SONET OC-24-LR-1
  • Согласован с RoHS
  • +3.3V Источник питания
  • Рабочие температуры:

                          Стандартная : 0 to +70°C

                          Расширенные : -20 to +85°C



Применение

  • Gigabit Ethernet
  • Fiber Channel
  • Switch to Switch interface
  • Switched backplane applications
  • Router/Server interface



Описание

SFP трансиверы с высокой производительностью, поддерживающие двойную скорость передачии данных 1.25Gbps/1.0625Gbps и дальность передачи до 120km.
Трансивер состоит из 3х частей: DFB лазерный передатчик, APD фотодиод интегрированный в trans-impedance preamplifier (TIA) и MCU управляющую панель.
Все модули удовлетворяют требованиям безопасности лазера класса I.




Электрические и оптические характеристики

Parameter

Symbol

Min

Typical

Max

Unit

Notes

Transmitter

Centre Wavelength

»c

1520

1550

1580

nm



Spectral Width (-20dB)





1

nm



Average Output Power

Pout

0



5

dBm

1

Extinction Ratio

ER

9





dB



Optical Rise/Fall Time (20%~80%)

tr/tf





0.26

ns



Data Input Swing Differential

VIN

400



1800

mV

2

Input Differential Impedance

ZIN

90

100

110

©



TX Disable

Disable



2.0



Vcc

V



Enable



0



0.8

V



TX Fault

Fault



2.0



Vcc

V



Normal



0



0.8

V



Receiver

Centre Wavelength

»c

1260



1580

nm



Receiver Sensitivity







-31

dBm

3

Receiver Overload



-9





dBm

3

LOS De-Assert

LOSD





-32

dBm



LOS Assert

LOSA

-35





dBm



LOS Hysteresis



0.5



4.5

dB



Data Output Swing Differential

Vout

370



1800

mV

4

LOS

High

2.0



Vcc

V



Low





0.8

V



Производитель
NewNets
