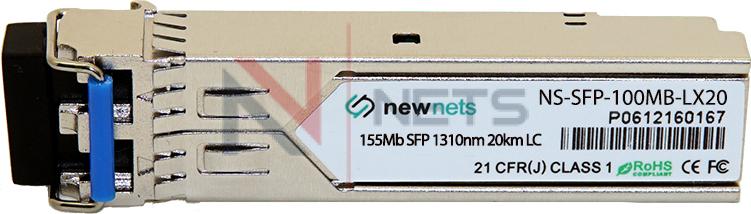

Оптический трансивер NS-SFP-100MB-LX20 дальность до 20km, длина волны 1310nm, LC, 100Mb

NewNets
Артикул: NS-SFP-100MB-LX20
2 037 руб.
Хотите цену ниже? Звоните!
Наш менеджер обязательно что-нибудь придумает!
-+штКупитьДобавленоБыстрый заказ
Наличие на складах:
Москва
под заказ от 3 дней
Новосибирск
под заказ от 3 дней
Зарегистрируйтесь, чтобы получить скидку!

Описание

Приемопередатчики  SFP представляют собой высокопроизводительные, экономически эффективные модули, поддерживающие скорость передачи данных 155 Мбит / с и дальность передачи 20 км с SMF.  Трансивер состоит из трех секций: лазерного передатчика FP, PIN-фотодиода, интегрированного с транс-импедансным предусилителем (TIA) и блоком управления MCU.  Все модули удовлетворяют требованиям лазерной безопасности класса I.  Приемопередатчики совместимы с SFP Multi-Source Agreement (MSA) и SFF-8472.

Особенности

  • Скорость передачи данных до 155 Мбит / с
  • 1310nm FP лазерный и ПИН-фотоприемник для передачи 20 км
  • Совместимость с SFP MSA и SFF-8472 с двухсторонней LС
  • Совместим с RoHS
  • + 3.3V Источник питания
  • Рабочая температура : Стандартная: от -5 до +70 ° C. Промышленная: от -40 до + 85 ° C

Приложения

  • SDH STM-1, S-1.1, L-1.1, L-1.2
  • SONET OC-3 IR1, LR1, LR2

Электрические  и оптические характеристики

Parameter

Symbol

Min

Typical

Max

Unit

Transmitter

Centre Wavelength

λc

1260

1310

1360

nm

Spectral Width (RMS)

∆λ

-

-

4

nm

Average Output Power

Pout

-14

-

-8

dBm

Extinction Ratio

ER

9

-

-

dB

Data Input Swing Differential

VIN

400

-

1800

mV

Input Differential Impedance

ZIN

90

100

110

Ω

TX Disable

Disable

-

2.0

-

Vcc

V

Enable

-

0

-

0.8

V



TX Fault

Fault

-

2.0

-

Vcc

V

Normal

-

0

-

0.8

V

Receiver

Centre Wavelength

Λc

1260

-

1580

nm

Receiver Sensitivity

-

-

-

-32

dBm

Receiver Overload

-

-3

-

-

dBm

LOS De-Assert

LOSD

-

-

-34

dBm

LOS Assert

LOSA

-45

-

-

dBm

LOS Hysteresis

-

1

-

4

dB

Data Output Swing Differential

Vout

370

-

1800

mV



LOS

High

2.0

-

Vcc

V

Low

-

-

0.8

V

Производитель
NewNets
