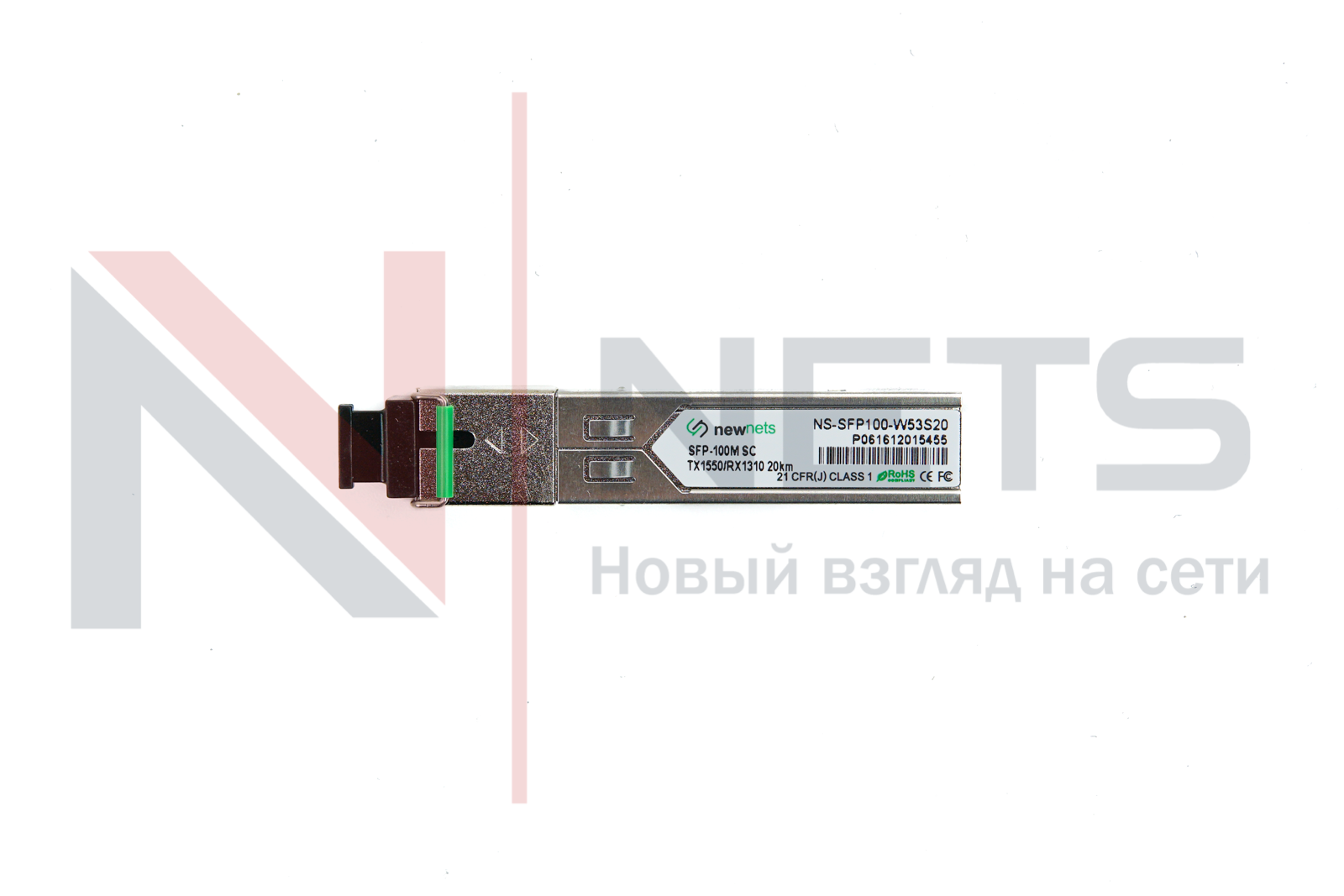

Оптический трансивер NS-SFP-100MB-W53S20, Tx/Rx: 1550/1310nm 20km SC

NewNets
Артикул: NS-SFP-100MB-W53S20
890 руб.
Хотите цену ниже? Звоните!
Наш менеджер обязательно что-нибудь придумает!
-+штКупитьДобавленоБыстрый заказ
Наличие на складах:
Москва
под заказ от 3 дней
Новосибирск
под заказ от 3 дней
Зарегистрируйтесь, чтобы получить скидку!

Описание

Оптический трансивер SFP(Small Form-factor Pluggable) предназначен для установки в слот маршрутизатора или коммутатора и обеспечивает преобразование электрических сигналов в оптические и обратно на скоростях до 155 Mbps. Допускается «горячая» замена модуля, без выключения электропитания оборудования (hot-swap).
Данный оптический модуль предназначен для работы в одномодовом оптическом волокне (Single mode fiber, SMF) на волне TX/Rx 1550/1310nm и обладает максимальной дальностью передачи данных 20км.
Трансивер cоответствует RoHS без содержания свинца. В передатчике установлен лазер класса 1 согласно международному стандарту безопасности IEC 60825.

Особенности

    • Скорость передачи данных до 155 Мбит / с
    • 1310nm FP лазерный и ПИН-фотоприемник для передачи до  20 км
    • Совместим с SFP MSA и SFF-8472 с симплексной SC
    • Совместим с RoHS
    • Источник питания  + 3.3V
    • Рабочая температура :
    • Стандарт: от 0 до + 70 ° C
    • Промышленное: от -40 до + 85 ° C

    Приложения

    • SDH STM-1, S-1.1, L-1.1, L-1.2
    • SONET OC-3 IR1, LR1, LR2
    • Другие оптические линии

    Электрические  и оптические характеристики

    Parameter

    Symbol

    Min

    Typical

    Max

    Unit

    Transmitter

    Centre Wavelength

    λc

    1500

    1550

    1600

    nm

    Spectral Width (RMS)

    ∆λ

    -

    -

    4

    nm

    Average Output Power

    Pout

    -14

    -

    -8

    dBm

    Extinction Ratio

    ER

    9

    -

    -

    dB

    Data Input Swing Differential

    VIN

    400

    -

    1800

    mV

    Input Differential Impedance

    ZIN

    90

    100

    110

    Ω

    TX Disable

    Disable

    -

    2.0

    -

    Vcc

    V

    Enable

    -

    0

    -

    0.8

    V



    TX Fault

    Fault

    -

    2.0

    -

    Vcc

    V

    Normal

    -

    0

    -

    0.8

    V

    Receiver

    Centre Wavelength

    Λc

    1260

    -

    1360

    nm

    Receiver Sensitivity

    -

    -

    -

    -32

    dBm

    Receiver Overload

    -

    -3

    -

    -

    dBm

    LOS De-Assert

    LOSD

    -

    -

    -32

    dBm

    LOS Assert

    LOSA

    -45

    -

    -

    dBm

    LOS Hysteresis

    -

    1

    -

    4

    dB

    Data Output Swing Differential

    Vout

    370

    -

    1800

    mV



    LOS

    High

    2.0

    -

    Vcc

    V

    Low

    -

    -

    0.8

    V


    Гарантийный срок
    3 года
    Поддержка горячей замены
    Да
    Рабочая температура
    a:2:{s:4:"TEXT";s:13:"-5 ... +70 °C";s:4:"TYPE";s:4:"HTML";}
    Тип кабеля
    SM
    Производитель
    NewNets
