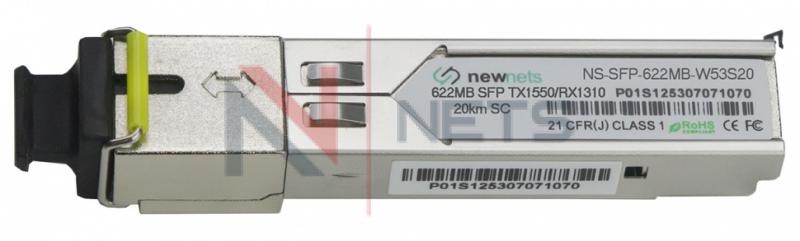

Оптический трансивер NS-SFP-622-W53S20, Tx/Rx: 1550/1310nm 20km SC

NewNets
Артикул: NS-SFP-622-W53S20
1 053 руб.
Нашли цену дешевле?
-+штКупитьДобавленоБыстрый заказ
в наличии
Зарегистрируйтесь, чтобы получить скидку!

Описание

Высоко эффективные трансиверы со скоростью передачи данных 622Mbps и дальностью связи до 20км с SMF. Трансивер состоит из 3х секций:  FP лазерный передатчик,  PIN фотодиод интегрированный с TIA и MCU управляющая панель. Все модули удовлетворяют  требованиям безопасности лазера класса I. Трансиверы согласованы с SFP Multi-Source Agreement (MSA) и SFF-8472.

Особенности

    • 622Mbps скорость передачи данных
    • 1550нм FP лазер и PIN фотоприемник для передачи до 20км Согласован с SFP MSA и SFF-8472 с дуплексным LC коннектором DDM
    • Согласован сRoHS
    • Источник питания +3,3В
    • Рабочие температуры
    • Стандартные: 0 to +70°C
    • Расширенные:-40 to +85°C

    Применение SDH STM-4, S-4.1

    • SONET OC-12 IR1

    Оптические и электрические характеристики



    Parameter

    Symbol

    Min

    Typical

    Max

    Unit

    Transmitter

    Centre Wavelength

    λc

    1260

    1260

    1260

    nm

    Spectral Width (RMS)

    ∆λ

    -

    -

    4

    nm

    Average Output Power

    Pout

    -15

    -

    -8

    dBm

    Extinction Ratio

    ER

    9

    -

    -

    dB

    Data Input Swing Differential

    VIN

    400

    -

    1800

    mV

    Input Differential Impedance

    ZIN

    90

    100

    110

    Ω

    TX Disable

    Disable

    -

    2.0

    -

    Vcc

    V

    Enable

    -

    0

    -

    0.8

    V



    TX Fault

    Fault

    -

    2.0

    -

    Vcc

    V

    Normal

    -

    0

    -

    0.8

    V

    Receiver

    Centre Wavelength

    Λc

    1260

    -

    1580

    nm

    Receiver Sensitivity

    -

    -

    -

    -28

    dBm

    Receiver Overload

    -

    -3

    -

    -

    dBm

    LOS De-Assert

    LOSD

    -

    -

    -29

    dBm

    LOS Assert

    LOSA

    -35

    -

    -

    dBm

    LOS Hysteresis

    -

    1

    -

    4

    dB

    Data Output Swing Differential

    Vout

    370

    -

    1800

    mV



    LOS

    High

    2.0

    -

    Vcc

    V

    Low

    -

    -

    0.8

    V


    Гарантийный срок
    3 года
    Поддержка горячей замены
    Да
    Рабочая температура
    a:2:{s:4:"TEXT";s:13:"-5 ... +70 °C";s:4:"TYPE";s:4:"HTML";}
    Тип кабеля
    SM
    Производитель
    NewNets
