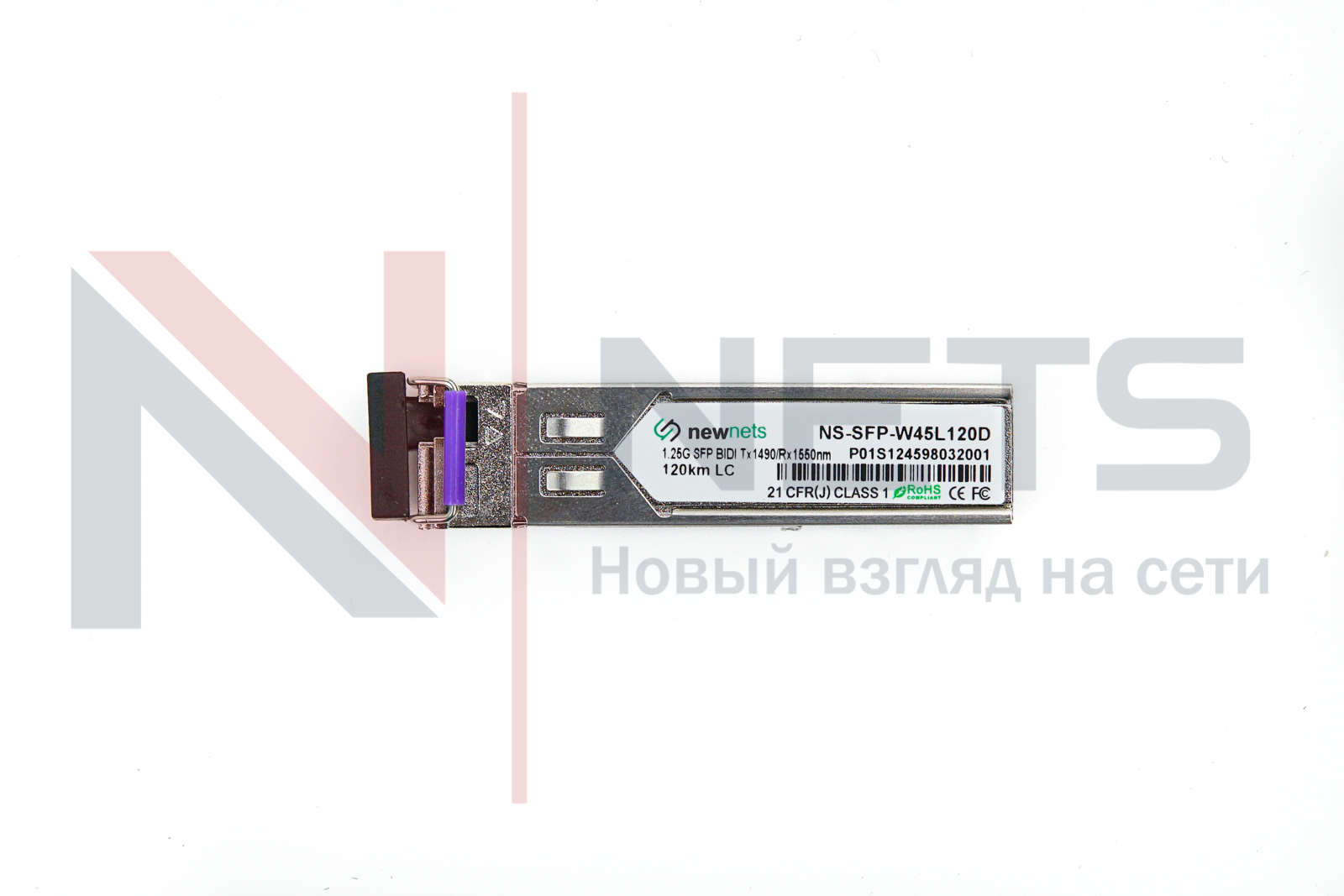

Оптический трансивер NS-SFP-1.25G-W45L120D, 1.25G Tx/Rx: 1490/1550nm 120km LC, DDM

Артикул: NS-SFP-1.25G-W45L120D
16 582 руб.
Нашли цену дешевле?
- + шт Купить Добавлено Быстрый заказ
Зарегистрируйтесь, чтобы получить скидку!

Оптический трансивер NS-SFP-1.25G-W45L120D



Описание

Оптические трансиверы SFP (Small Form-factor Pluggable) предназначены для установки в слот маршрутизатора или коммутатора и обеспечивают подключение его к оптическому волокну выступающему в роли сетевого кабеля. Допускается «горячая» замена модуля, без выключения электропитания оборудования (hot-swap).
Данный оптический модуль работает на волнах TX/Rx 1490/1550 и обладает максимальной дальностью передачи данных 120км.
В передатчике установлен лазер класса 1 согласно международному стандарту безопасности IEC 60825.



Особенности



  • двойная скорость передачи данных 1.25Gbps/1.063Gbps
  •   1490нм DFB лазер и APD фотоприемник с дальностью приема до 120км
  •   согласован с SFP MSA и SFF-8472 with simplex LC receptacle
  •   Digital Diagnostic Monitoring:Internal Calibration or External Calibration
  •   Compatible with RoHS
  •   источник питания +3.3V
  •   Рабочие температуры от 0 до +70°C

Применение


  • Гигабитный Ethernet
  •   Fiber Channel
  •   Switch to Switch interface
  •   Switched backplane applications
  •   Router/Server interface

Электрические и оптические характеристики


Parameter

Symbol

Min

Typical

Max

Unit

Notes

Transmitter

Centre Wavelength

»c

1470

1490

1510

nm



Spectral Width (-20dB)





1

nm



Side Mode Suppression Ratio

SMSR

30





dB



Average Output Power

Pout

0



+5

dBm

1

Extinction Ratio

ER

9





dB



Optical Rise/Fall Time (20%~80%)

tr/tf





0.26

ns



Data Input Swing Differential

VIN

400



1800

mV

2

Input Differential Impedance

ZIN

90

100

110

©



TX Disable

Disable



2.0



Vcc

V



Enable



0



0.8

V



TX Fault

Fault



2.0



Vcc

V



Normal



0



0.8

V



Receiver

Centre Wavelength

»c

1530



1570

nm



Receiver Sensitivity







-30

dBm

3

Receiver Overload



-9





dBm

3

LOS De-Assert

LOSD





-31

dBm



LOS Assert

LOSA

-35





dBm



LOS Hysteresis



1



4

dB



Data Output Swing Differential

Vout

400



1800

mV

4

LOS

High

2.0



Vcc

V



Low





0.8

V




Производитель
NewNets
Поддержка горячей замены
Да
