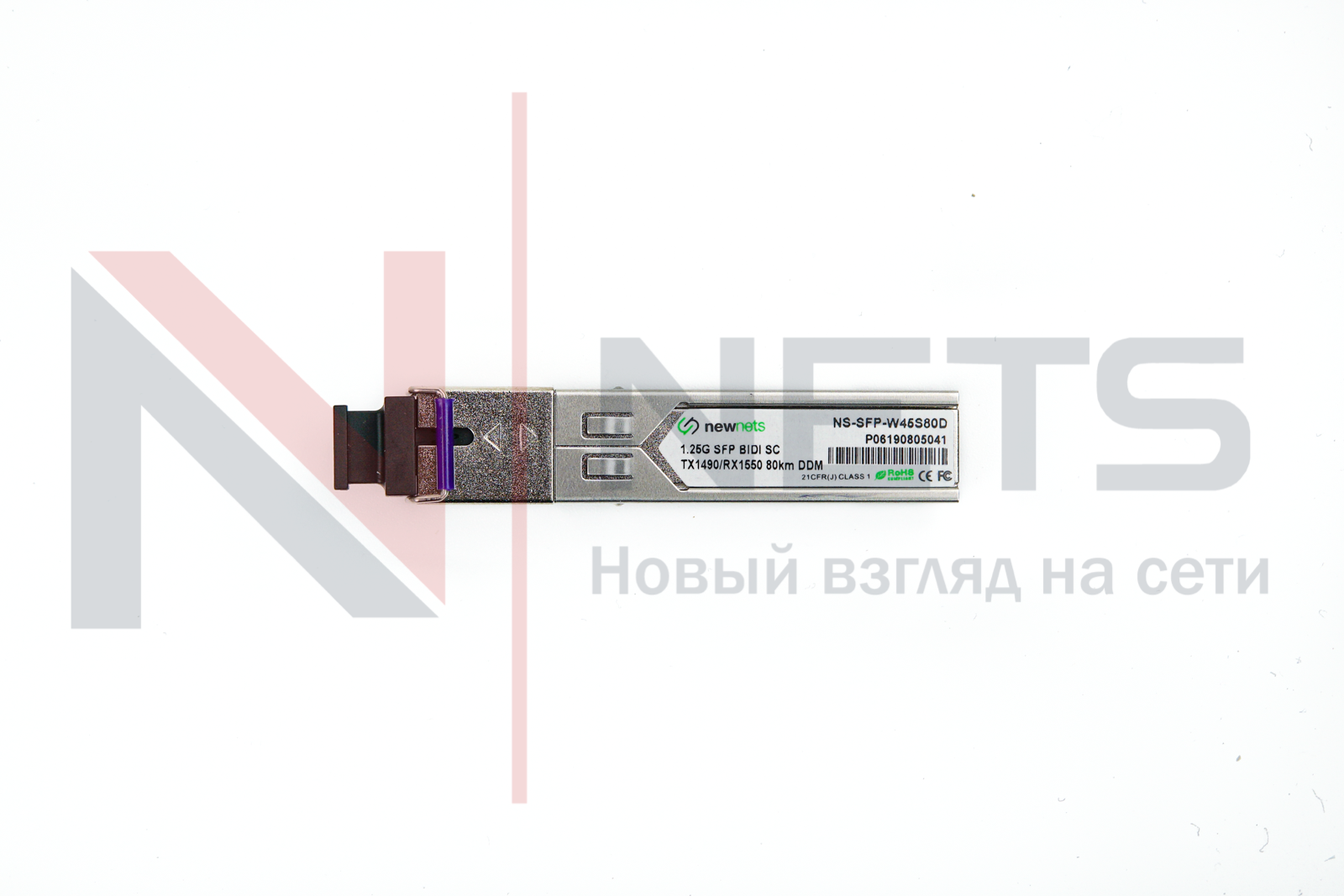

Оптический трансивер NS-SFP-1.25G-W45S80D, 1.25G Tx/Rx: 1490/1550nm 80km SC, DDM
Оптический трансивер NS-SFP-1.25G-W45S80D
Описание
Оптические трансиверы SFP (Small Form-factor Pluggable) предназначены для установки в слот маршрутизатора или коммутатора и обеспечивают подключение его к оптическому волокну выступающему в роли сетевого кабеля. Допускается «горячая» замена модуля, без выключения электропитания оборудования (hot-swap).
В передатчике установлен лазер класса 1 согласно международному стандарту безопасности IEC 60825.
Особенности
- двойная скорость передачи данных 1.25Gbps/1.063Gbps
- 1490нм DFB лазер и PIN фотодетектор для 80км передачи данных
- Согласован с SFP MSA и SFF-8472 с simplex SC receptacle
- Digital Diagnostic Monitoring: Внутренняя и внешняя калибровка
- Compatible with RoHS
- Источник питания +3,3В
- Рабочие темперауры : 0 to +70°C
Применение
- Gigabit Ethernet
- Fiber Channel
- Switch to Switch interface
- Switched backplane applications
- Router/Server interface
Оптические и электрические характеристики
|
Parameter |
Symbol |
Min |
Typical |
Max |
Unit |
|
|
Transmitter |
||||||
|
Centre Wavelength |
λc |
1470 |
1490 |
1510 |
nm |
|
|
Spectral Width (-20dB) |
∆λ |
- |
- |
1 |
nm |
|
|
Side Mode Suppression Ratio |
SMSR |
30 |
- |
- |
dB |
|
|
Average Output Power |
Pout |
-2 |
- |
+3 |
dBm |
|
|
Extinction Ratio |
ER |
9 |
- |
- |
dB |
|
|
Optical Rise/Fall Time (20%~80%) |
tr/tf |
- |
- |
0,26 |
ns |
|
|
Data Input Swing Differential |
Vin |
400 |
- |
1800 |
mV |
|
|
Input Differential Impedance |
Zin |
90 |
100 |
110 |
Ω |
|
|
TX Disable |
Disable |
- |
2,0 |
- |
Vcc |
V |
|
Enable |
- |
0 |
- |
0.8 |
V |
|
|
TX Fault |
Fault |
- |
2.0 |
- |
Vcc |
V |
|
Normal |
- |
0 |
- |
0.8 |
V |
|
|
Receiver |
||||||
|
Centre Wavelength |
λc |
1530 |
- |
1570 |
nm |
|
|
Receiver Sensitivity |
- |
- |
- |
-25 |
dBm |
|
|
Receiver Overload |
- |
-3 |
- |
- |
dBm |
|
|
LOS De-Assert |
LOSD |
- |
- |
-31 |
dBm |
|
|
LOS Assert |
LOSA |
-35 |
- |
- |
dBm |
|
|
LOS Hysteresis |
- |
1 |
- |
4 |
dB |
|
|
Data Output Swing Differential |
Vout |
400 |
- |
1800 |
mV |
|
|
LOS |
High |
2.0 |
- |
Vcc |
V |
|
|
Low |
- |
- |
0.8 |
V |
||
