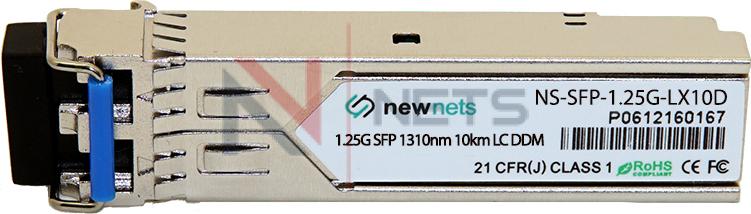

Оптический трансивер NS-SFP-1.25G-LX10D дальность до 10km, длина волны 1310nm, LC, DDM

NewNets
Артикул: NS-SFP-1.25G-LX10D
Наличие на складах:
Москва
под заказ от 3 дней
Новосибирск
под заказ от 3 дней
Зарегистрируйтесь, чтобы получить скидку!

Модуль SFP SFP-LX-10 в наличии и под заказ.

Приемопередатчики SFP представляют собой высокопроизводительные и экономически эффективные модули, поддерживающие скорость передачи данных 1.25 Гбит / с и 1.0625 Гбит / с и 10 км дальности передачи с SMF.  Трансивер состоит из трех секций: лазерного передатчика FP, PIN-фотодиода, интегрированного с транс-импедансным предусилителем (TIA) и блоком управления MCU.  Все модули удовлетворяют требованиям лазерной безопасности класса I. Приемопередатчики совместимы с SFP Multi-Source Agreement (MSA) и SFF-8472.

Особенности
  • Двойная скорость передачи данных 1.25Gbps / 1.063Gbps
  • 1310nm FP лазерный и ПИН-фотоприемник для передачи 10 км
  • Совместимость с SFP MSA и SFF-8472 с двухсторонней LC-коннектором
  • DDM
  • Совместим с SONET OC-24-LR-1
  • Совместим с RoHS
  • + 3.3V источник питания
  • Рабочие температуры:
  • Стандарт: от 0 до + 70 ° C
  • Расширенный: от -20 до + 85 ° C
  • Промышленное: от -40 до + 85 ° C
  • Приложения
  • Gigabit Ethernet
  • Fiber Channel
  • Switch to Switch interface
  • Switched backplane applications
  • Router/Server interface

Оптические и электрические характеристики

Parameter

Symbol

Min

Typical

Max

Unit

Transmitter

Centre Wavelength

λc

1260

1310

1360

nm

Spectral Width (RMS)

∆λ

-

-

4

nm

Side Mode Suppression Ratio

SMSR

30

-

-

dB

Average Output Power

Pout

-9

-

-3

dB

Extinction Ratio

ER

9

-

-

dB

Optical Rise/Fall Time (20%~80%)

tr/tf

-

-

0.26

ns

Data Input Swing Differential

Vin

400

-

1800

mV

Input Differential Impedance

Zin

90

100

110

Ω

TX Disable

Disable

-

2.0

-

Vcc

V

Enable

-

0

-

0.8

V

TX Fault

Fault

-

2.0

-

Vcc

V

Normal

-

0

-

0.8

V

Receiver

Centre Wavelength

λc

1260

-

1580

nm

Receiver Sensitivity

-

-

-

-23

dBm

Receiver Overload

-

0

-

-

dBm

LOS De-Assert

LOSD

-

-

-24

dBm

LOS Asser

LOSA

-35

-

-

dBm

LOS Hysteresis

-

1

-

4

dB

Data Output Swing Differential

Vout

400

0

1800

mV

LOS

High

2.0

-

Vcc

V

Low

-

-

0.8

V

Гарантийный срок
3 года
Производитель
NewNets
