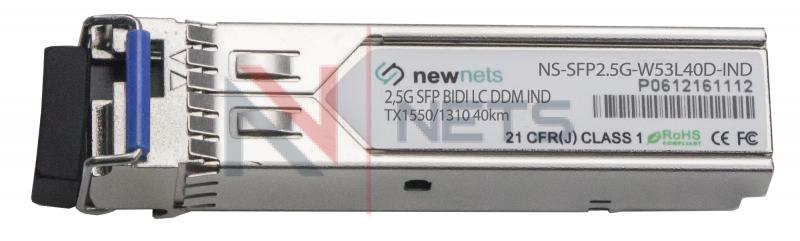

Оптический трансивер NS-SFP2.5G-W53L40D-IND, 2.5G Tx/Rx: 1550/1310nm 40km LC, DDM (Industrial)
Особенности
-
Совместимость с SFF-8431 и IEE802.3ae
-
Data rate выбирается ≤4.25Gbps or 9.95Gbps to 10.3Gbps bit rates
-
EML передатчик и PIN приемник
-
Длины волн согласно сетке ITU-T CWDM
-
Длина линии до 40km
-
Низкая потребляемая мощность 1.5W Maximum
-
-5ºC to 70ºC Рабочая температура
-
Питание 3.3V
-
Интерфейс диагностики и мониторинга (Diagnostic Performance Monitoring of module temperature, supply Voltages, laser bias current, transmit optical power, receive optical power)
-
Соответствует RoHS
Применение
- 10GBASE-ER/EW (with/without FEC)
- 10G Fiber Channel (with/without FEC)
Описание
SFP+ER CWDM Transceiver рассчитанный на применение в 10GBASE-ER/EW, и 8.5G/10G Fiber- Channel приложениях.
Модуль состоит из 2х секций: передатчик – охлаждаемый EML laser, приемник - PIN фотодиод интегрированный в TIA.Все элементы соответствуют class I лазерной безопасности. Интерфейс цифровой диагностики (Digital diagnostics) работает в соответствии с SFF-8472, позволяет отображать в реальном времени данные по температуре, току, напряжению, уровню мощности передатчика и уровень сингала на приеме.
Абсолютные максимальные условия окружающей среды
|
Parameter |
Symbol |
Min |
Max |
Unit |
|
Supply Voltage |
Vcc |
-0.5 |
3.8 |
V |
|
Storage Temperature |
Tst |
-40 |
85 |
ºC |
|
Relative Humidity |
Rh |
0 |
85 |
% |
Рабочие характеристики
|
Parameter |
Symbol |
Min |
Typical |
Max |
Unit |
|
Supply Voltage |
Vcc |
3.13 |
3.3 |
3.47 |
V |
|
Supply current |
Icc |
|
360 |
450 |
mA |
|
Operating Case temperature |
Tca |
-5 |
- |
70 |
ºC |
|
Module Power Dissipation |
Pm |
- |
1.2 |
1.5 |
W |
Оптический передатчик
|
Parameter |
Symbol |
Min |
Typical |
Max |
Unit |
|
Center Wavelength |
lc |
1464.5 |
|
1617.5 |
nm |
|
Center wavelength stability
|
DlD |
-6.5 |
lc |
6.5 |
nm |
|
Optical Average Power |
Po |
0 |
- |
+3 |
dBm |
|
Optical OMA Power |
Pom |
-2.1 |
|
|
dBm |
|
Side Mode Suppression Ratio |
SMSR |
30 |
- |
- |
dB |
|
Optical Transmit Power (disabled) |
PTX_DISABLE |
- |
- |
-30 |
dBm |
|
Extinction Ratio |
ER |
8.2 |
|
- |
dB |
|
RIN21OMA [1] |
|
|
|
-128 |
dB/Hz |
|
Optical Return Loss Tolerance |
|
|
|
21 |
dB |
Электрический интерфейс
|
Parameter |
Symbol |
Min |
Typical |
Max |
Unit |
|
Data Rate |
Mra |
- |
10.3 |
11.3 |
Gbps |
|
Input differential impedance |
Rim |
- |
100 |
- |
Ω |
|
Differential data Input |
VtxDIFF |
120 |
- |
850 |
mV |
|
Transmit Disable Voltage |
VD |
2.0 |
- |
Vcc3+0.3 |
V |
|
Transmit Enable Voltage |
Ven |
0 |
- |
+0.8 |
V |
|
Transmit Disable Assert Time |
Vn |
- |
- |
100 |
us |
Оптический приемник
|
Parameter |
Symbol |
Min |
Typical |
Max |
Unit |
|
Input Operating Wavelength |
λ |
1260 |
- |
1620 |
nm |
|
Average receive power |
|
- |
- |
-1.0 |
dBm |
|
Receiver sensitivity in OMA |
|
- |
- |
-14.1 |
dBm |
|
Stressed receiver sensitivity in OMA[1]
|
|
|
|
-11.3 |
dBm |
|
Maximum Input Power |
RX-overload |
- |
- |
-1 |
dBm |
|
Reflectance |
Rrx |
- |
- |
-27 |
dB |
|
Loss of Signal Asserted |
|
-25 |
- |
- |
dBm |
|
LOS De-Asserted |
|
- |
- |
-16 |
dBm |
|
LOS Hysteresis |
|
0.5 |
- |
- |
dB |
