ООО «ГК «Сети»

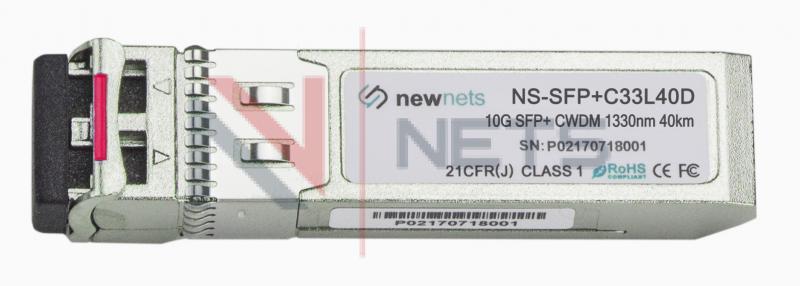

Оптический трансивер NS-SFP+ 10G CWDM, длина волны 1330nm, дальность 40km, LC, DDM

NewNets
Артикул: NS-SFP+C33L40D
13 101 руб.
Хотите цену ниже? Звоните!
Наш менеджер обязательно что-нибудь придумает!
-+штКупитьДобавленоБыстрый заказ
Наличие на складах:
Москва
под заказ от 3 дней
Новосибирск
под заказ от 3 дней
Зарегистрируйтесь, чтобы получить скидку!

Особенности

  • Совместимость с SFF-8431 и IEE802.3ae

  • Data rate выбирается ≤4.25Gbps or 9.95Gbps to 10.3Gbps bit rates

  • EML передатчик и PIN приемник

  • Длины волн согласно сетке ITU-T CWDM

  • Длина линии до 40km

  • Низкая потребляемая мощность 1.5W Maximum

  • -5ºC to 70ºC Рабочая температура

  • Питание 3.3V

  • Интерфейс диагностики и мониторинга (Diagnostic Performance Monitoring of module temperature, supply Voltages, laser bias current, transmit optical power, receive optical power)

  • Соответствует RoHS

Применение


  • 10GBASE-ER/EW (with/without FEC)
  • 10G Fiber Channel (with/without FEC)

Описание

SFP+ER CWDM Transceiver рассчитанный на применение в 10GBASE-ER/EW, и 8.5G/10G Fiber- Channel приложениях.

Модуль состоит из 2х секций: передатчик – охлаждаемый EML laser, приемник -  PIN фотодиод  интегрированный в TIA.Все элементы соответствуют class I лазерной безопасности. Интерфейс цифровой диагностики (Digital diagnostics) работает в соответствии с SFF-8472, позволяет отображать в реальном времени данные по температуре, току, напряжению, уровню мощности передатчика и уровень сингала на приеме.

Абсолютные максимальные условия окружающей среды

Parameter

Symbol

Min

Max

Unit

Supply Voltage

Vcc

-0.5

3.8

V

Storage Temperature

Tst

-40

85

ºC

Relative Humidity

Rh

0

85

%



Рабочие характеристики



Parameter

Symbol

Min

Typical

Max

Unit

Supply Voltage

Vcc

3.13

3.3

3.47

V

Supply current

Icc

360

450

mA

Operating Case temperature

Tca

-5

-

70

ºC

Module Power Dissipation

Pm

-

1.2

1.5

W



Оптический передатчик



Parameter

Symbol

Min

Typical

Max

Unit

Center Wavelength

lc

1464.5

1617.5

nm

Center wavelength stability

DlD

-6.5

lc

6.5

nm

Optical Average Power

Po

0

-

+3

dBm

Optical OMA Power

Pom

-2.1

dBm

Side Mode Suppression Ratio

SMSR

30

-

-

dB

Optical Transmit Power (disabled)

PTX_DISABLE

-

-

-30

dBm

Extinction Ratio

ER

8.2

-

dB

RIN21OMA [1]

-128

dB/Hz

Optical Return Loss Tolerance

21

dB



Электрический интерфейс



Parameter

Symbol

Min

Typical

Max

Unit

Data Rate

Mra

-

10.3

11.3

Gbps

Input differential impedance

Rim

-

100

-

Ω

Differential data Input

VtxDIFF

120

-

850

mV

Transmit Disable Voltage

VD

2.0

-

Vcc3+0.3

V

Transmit Enable Voltage

Ven

0

-

+0.8

V

Transmit Disable Assert Time

Vn

-

-

100

us



Оптический приемник



Parameter

Symbol

Min

Typical

Max

Unit

Input Operating Wavelength

λ

1260

-

1620

nm

Average receive power

-

-

-1.0

dBm

Receiver sensitivity in OMA

-

-

-14.1

dBm

Stressed receiver sensitivity  in OMA[1]

-11.3

dBm

Maximum Input Power

RX-overload

-

-

-1

dBm

Reflectance

Rrx

-

-

-27

dB

Loss of Signal Asserted

-25

-

-

dBm

LOS De-Asserted

-

-

-16

dBm

LOS Hysteresis

0.5

-

-

dB

Производитель
NewNets
NS-SFP+C33L40D RU.pdf
PDF, 746.96 Kb
NS-SFP+C33L40D EN.pdf
PDF, 560.79 Kb
