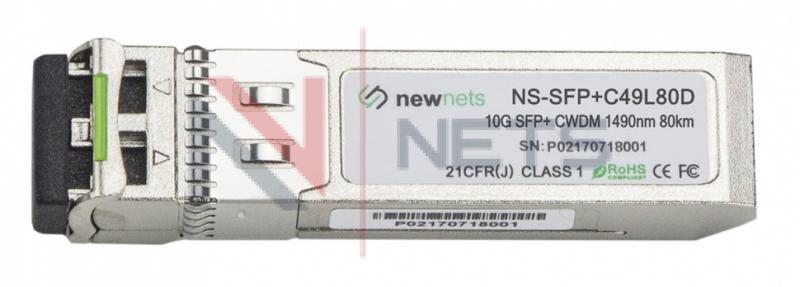

Оптический трансивер NS-SFP+ 10G CWDM, длина волны 1490nm, дальность 80km, LC, DDM

NewNets
Артикул: NS-SFP+C49L80D
54 082 руб.
Нашли цену дешевле?
- + шт Купить Добавлено Быстрый заказ
Зарегистрируйтесь, чтобы получить скидку!

Описание

SFP+ (Enhanced Small Form-factor Pluggable, SFF-8431, SFF-8083) — промышленный стандарт модульных компактных приёмопередатчиков (трансиверов), используемых для передачи данных в телекоммуникациях.
SFP+ является расширенной версией приемопередатчика SFP, способного поддерживать скорости передачи данных до 10 Гбит/с.
CWDM SFP+ 10G Optical Transceiver NS-SFP+C51L80D имеет бюджет оптической мощности 24дБ, что позволяет передавать сигнал на расстояние до 80км через одномодовое оптическое волокно single-mode optical fiber (SMF) без установки усилителей.
Оптический модуль предназначен для передачи данных 10G Ethernet.
Приемопередатчик состоит из двух секций: секция передатчика включает в себя холодный EML лазер. И приемник состоит из фотодиода APD интегрированного с TIA. Все модули удовлетворяют требованиям класса I по лазерной безопасности.


Особенности

  • Соответствие рекомендациям SFF-8431 и IEE802.3ae Имеет дуплексный LC коннектор.Возможность выбора скорости <=4.25Gbps или от 9.95Gbps до 10.3Gbps.
  • Высококачественный лазер с внешним резонатором (EML) отличаются исключительно узким спектром. Это принципиально важно при передаче высокоскоростных потоков (10 Гбит/с) на большие расстояния. Такие узкополосные лазеры EML используются также в системах спектрального мультиплексирования DWDM.
  • Высокочувствительный APD фотодиод.
  • Возможность мониторинга состояния оптического модуля через интерфейс Digital Diagnostic Monitoring (DDMI) в соответствии с SFF-8472.
  • Максимальной затухание линии 24 дБ
  • Максимальная длина линии 80 км (дисперсия до 1600ps/nm)
  • Низкая потребляемая мощность, менее 2 Вт
  • Питание 3.3В
  • Расширенный рабочий диапазон температур -5?C до +70?C
  • Удовлетворяет требованиям RoHS по содержанию вредных веществ
  • Тип соединения DuplexLC/UPC

Область применения

Оптические модули SFP+ CWDM позволяют существенно увеличить пропускную способность канала, на уже проложенных волоконно-оптических линиях связи, для объектов расположенных на значительном удалении, без применения усилителей. SFP+ NewNets поддерживают протокол передачи данных: 10GBASE-ZR.


Оптические и электрические характеристики передатчика



Parameter

Symbol

Min

Typical

Max

Unit

Center Wavelength

lc

1464,5

-

1617,5

nm

Center wavelength stability

DlD

-6,5

lc

6,5

nm

Optical Average Power

Po

0

-

+3

dBm

Optical OMA Power

Pom

-2,1

-

-

dBm

Side Mode Suppression Ratio

SMSR

30

-

-

dB

Optical Transmit Power (disabled)

PTX_DISABLE

-

-

-30

dBm

Extinction Ratio

ER

8,2

-

-

dB

RIN21OMA

-

-

-

-128

dB/Hz

Optical Return Loss Tolerance

-

-

-

21

dB

Data Rate

Mra

-

10,3

11,3

Gbps

Input differential impedance

Rim

-

100

-

Ω

Differential data Input

VtxDIFF

120

-

850

mV

Transmit Disable Voltage

VD

2,0

-

Vcc3+0.3

V

Transmit Enable Voltage

Ven

0

-

+0,8

V

Transmit Disable Assert Time

Vn

-

-

100

us



Оптические и электрические характеристики приёмника

Parameter

Symbol

Min

Typical

Max

Unit

Input Operating Wavelength

λ

1260

-

1620

nm

Average receive power

-

-

-

-1.0

dBm

Receiver sensitivity

-

-

-

-24

dBm

Maximum Input Power

RX-overload

-

-

-7

dBm

Reflectance

Rrx

-

-

-27

dB

Loss of Signal Asserted

-

-35

-

-

dBm

LOS De-Asserted

-

-

-

-30

dBm

LOS Hysteresis

-

0.5

-

-

dB

Data Rate

Mra

-

10.3

11.3

Gbps

Differential Output Swing

Vout P-P

350

-

850

mV

Rise/Fall Time

Tr / Tf

24

-

-

ps

Loss of Signal –Asserted

VOH

2

-

Vcc3+0.3

V

Loss of Signal –Negated

VOL

0

-

+0.4

V

Чувствительность приемника
a:2:{s:4:"TEXT";s:7:"-24 дБм";s:4:"TYPE";s:4:"HTML";}
Порог перегрузки приемника
a:2:{s:4:"TEXT";s:6:"-7 дБм";s:4:"TYPE";s:4:"HTML";}
Характеристики DDMI
a:2:{s:4:"TEXT";s:233:"
  • Диапазон температур 0 ? +70°C ± 3°C
  • Напряжение питания 3,0 ? 3,6 В ± 3%
  • Ток смещения 0 ? 100 мА ± 10%
  • Уровень передачи 0 ? +3 дБм ± 3 дБ
  • Уровень на приеме-24v ? -7дБм ± 3 дБ
";s:4:"TYPE";s:4:"HTML";}
