Оптический трансивер NS-SFP 1.25G CWDM, длина волны 1590nm, дальность 160km, LC, DDM

NewNets
Артикул: NS-SFP-C59L160D
20 663 руб.
Хотите цену ниже? Звоните!
Наш менеджер обязательно что-нибудь придумает!
-+штКупитьДобавленоБыстрый заказ
Наличие на складах:
Москва
под заказ от 3 дней
Новосибирск
под заказ от 3 дней
Зарегистрируйтесь, чтобы получить скидку!

Описание модуля SFP 1.25G

Features

  • Up to 1.25Gb/s data links
  • DFB laser transmitter and APD receiver
  • Up to 160km on 9/125µm SMF
  • Hot-pluggable SFP footprint
  • Duplex LC/UPC type pluggable optical interface
  • Low power dissipation
  • Metal enclosure, for lower EMI
  • RoHS compliant and lead-free
  • Single +3.3V power supply
  • Support Digital Diagnostic Monitoring interface
  • Compliant with SFF-8472
  • Case operating temperature: 0°C to +70°C

Applications

  • Switch to Switch Interface
  • Gigabit Ethernet
  • Switched Backplane Applications
  • Router/Server Interface
  • Other Optical Links
Description

SW-XX12-F0D-F Small Form Factor Pluggable (SFP) transceivers are compatible with the Small Form Factor Pluggable Multi-Sourcing Agreement (MSA). The transceiver consists of five sections: the LD driver, the limiting amplifier, the digital diagnostic monitor, the DFB laser and the APD .The module data link up to 160KM in 9/125um single mode fiber.

The optical output can be disabled by a TTL logic high-level input of Tx Disable, and the system also can disable the module via I2C. Tx Fault is provided to indicate that degradation of the laser. Loss of signal (LOS) output is provided to indicate the loss of an input optical signal of receiver or the link status with partner. The system can also get the LOS (or Link)/Disable/Fault information via I2C register access.

PRODUCT SELECTION

Wavelength

xx

Clasp Color Code

Wavelength

xx

Clasp Color Code

1470 nm

47

Gray

1550 nm

55

Yellow













1490 nm

49

Purple

1570 nm

57

Orange













1510 nm

51

Blue

1590 nm

59

Red













1530 nm

53

Green

1610 nm

61

Brown

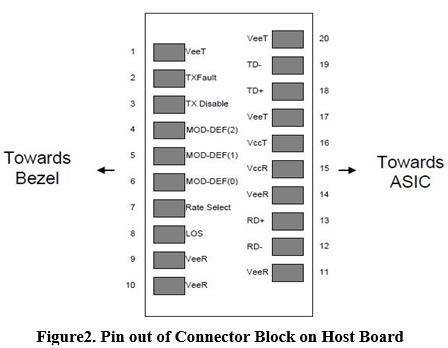

Pin Descriptions

Pin

Symbol

Name/Description

NOTE

1

VEET

Transmitter Ground

(Common with Receiver Ground)

1

2

TFAULT

Transmitter Fault.

3

TDIS

Transmitter Disable. Laser output disabled on high or open.

2

4

MOD_DEF(2)

Module Definition 2. Data line for Serial ID.

3

5

MOD_DEF(1)

Module Definition 1. Clock line for Serial ID.

3

6

MOD_DEF(0)

Module Definition 0. Grounded within the module.

3

7

Rate Select

No connection required

4

8

LOS

Loss of Signal indication.  Logic 0 indicates normal operation.

5

9

VEER

Receiver Ground

(Common with Transmitter Ground)

1

10

VEER

Receiver Ground

(Common with Transmitter Ground)

1

11

VEER

Receiver Ground

(Common with Transmitter Ground)

1

12

RD-

Receiver Inverted DATA out.

AC Coupled

13

RD+

Receiver Non-inverted DATA out.  AC Coupled

14

VEER

Receiver Ground

(Common with Transmitter Ground)

1

15

VCCR

Receiver Power Supply

16

VCCT

Transmitter Power Supply

17

VEET

Transmitter Ground

(Common with Receiver Ground)

1

18

TD+

Transmitter Non-Inverted DATA in. AC Coupled.

19

TD-

Transmitter Inverted DATA in.

AC Coupled.

20

VEET

Transmitter Ground

(Common with Receiver Ground)

1


Notes:

1.     Circuit ground is internally isolated from chassis ground.

2.     Laser output disabled on TDIS >2.0V or open, enabled on TDIS <0.8V.

3.     Should be pulled up with 4.7k - 10kohms on host board to a voltage between 2.0V and 3.6V.MOD_DEF (0) pulls line low to indicate module is plugged in.

4.     This is an optional input used to control the receiver bandwidth for compatibility with multiple data rates (most likely Fiber Channel 1x and 2x Rates).If implemented, the input will be internally pulled down with > 30kΩ resistor. The input states are:

· Low (0 – 0.8V):

Reduced Bandwidth

· (>0.8, < 2.0V):

    Undefined

· High(2.0 3.465V):

Full Bandwidth


· Open:

Reduced Bandwidth

5.     LOS is open collector output should be pulled up with 4.7k - 10kohms on host board to a voltage between 2.0V and 3.6V. Logic 0 indicates normal operation; logic 1 indicates loss of signal.




Absolute Maximum Ratings

Parameter

Symbol

Min.

Typ.

Max.

Unit

Storage Temperature

Ts

-40



85

ºC

Relative Humidity

RH

5



95

%

Power Supply Voltage

VCC

-0.5



4

V

Signal Input Voltage



-0.3



Vcc+0.3

V

Receiver Damage Threshold



5





dBm


Recommended Operating Conditions

Parameter

Symbol

Min.

Typ.

Max.

Unit

Note

Case Operating Temperature

Tcase

0

70

ºC

Power Supply Voltage

VCC

3.13

3.3

3.47

V

Power Supply Current

ICC

300

mA

Power Supply Noise Rejection

100

mVp-p

100Hz to 1MHz

Data Rate

1250/1250

Mbps

TX Rate/RX Rate

Transmission Distance

160

KM

Coupled Fiber

Single mode fiber

9/125um SMF

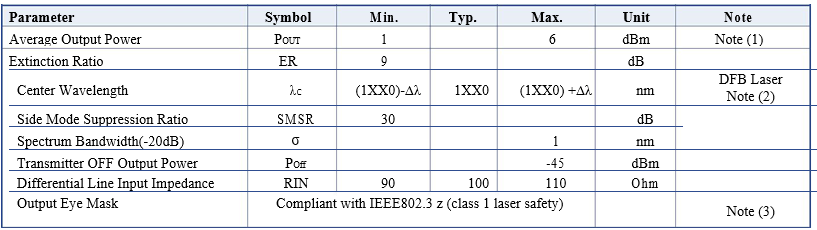

Specification of Transmitter

  • Note (1): Measure at 2^7-1 NRZ PRBS pattern
  • Note (2): “XX” is: 47,49,51,53,55,57,59 and 61; “∆λ” is 7.5

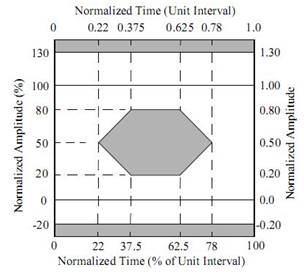

  • Note (3): Transmitter eye mask definition

Specification of Receiver

Parameter

Symbol

Min.

Typ.

Max.

Unit

Note

Input Optical Wavelength

λIN

1270



1610

nm

APD















Receiver Sensitivity

PIN





-33

dBm

Note (1)

Input Saturation Power (Overload)

PSAT

-6





dBm



LOS De-assert

LOSD





-34

dBm



LOS Assert

LOSA

-40





dBm

Note (2)

LOS Hysteresis



0.5

2

6



dB


  • Note (1): Measured with Light source 1XX0 nm, ER=9dB; BER =<10^-12 @PRBS=2^7-1 NRZ , “XX” is: 47,49,51,53,55,57,59 and 61.
  • Note (2): When LOS de-asserted, the RX data+/- output is High-level (fixed).

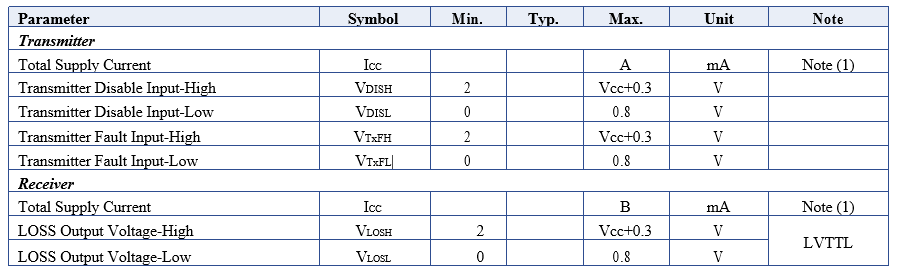

Electrical Interface Characteristics


Note (1): A (TX) + B (RX) = 300mA



(Not include termination circuit)


Digital Diagnostic Functions

SW-XX12-F0D-F transceivers support the 2-wire serial communication protocol as defined in the SFP MSA. It is very closely related to the E2PROM defined in the GBIC standard, with the same electrical specifications.

The standard SFP serial ID provides access to identification information that describes the transceiver’s capabilities, standard interfaces, manufacturer, and other information.

Additionally, SFP transceivers provide a unique enhanced digital diagnostic monitoring interface, which allows real-time access to device operating parameters such as transceiver temperature, laser bias current, transmitted optical power, received optical power and transceiver supply voltage .It also defines a sophisticated system of alarm and warning flags, which alerts end-users when particular operating parameters are outside of a factory set normal range.

The SFP MSA defines a 256-byte memory map in E2PROM that is accessible over a 2-wire serial interface at the 8 bit address 1010000X (A0h). The digital diagnostic monitoring interface makes use of the 8 bit address 1010001X (A2h), so the originally defined serial ID memory map remains unchanged. The interface is identical to, and is thus fully backward compatible with both the GBIC Specification and the SFP Multi Source Agreement.

The operating and diagnostics information is monitored and reported by a Digital Diagnostics Transceiver Controller (DDTC) inside the transceiver, which is accessed through a 2-wire serial interface. When the serial protocol is activated, the serial clock signal (SCL, Mod Def 1) is generated by the host. The positive edge clocks data into the SFP transceiver into those segments of the E2PROM that are not write-protected. The negative edge clocks data from the SFP transceiver. The serial data signal (SDA, Mod Def 2) is bi-directional for serial data transfer. The host uses SDA in conjunction with SCL to mark the start and end of serial protocol activation. The memories are organized as a series of 8-bit data words that can be addressed individually or sequentially.

Digital diagnostics for the XGSW-XX12-F0D-F are internally calibrated by default.


Recommend Circuit Schematic

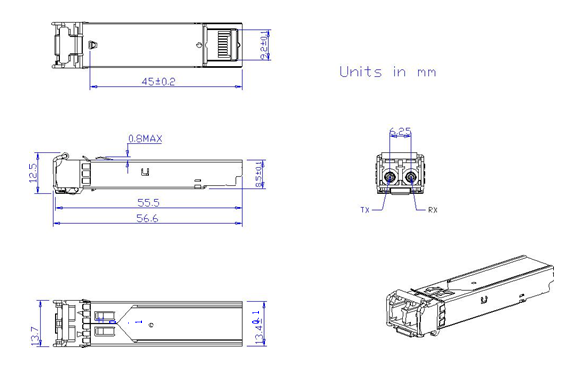

Mechanical Specifications (Unit: mm)



Appendix A. Document Revision

Version No.

Date

Description

1.0

2010-09-01

Preliminary datasheet

2.0

2011-09-10

Update format and company’s logo

3.0

2014-6-7

Update photo of Mechanical Specifications

4.0

2015-2-14

Update overload from -10 to -6 dBm
