Оптический мультиплексор CCWDM 1x8 длины волн 1470-1610nm, Compact (LC/UPC), COM (LC/UPC), 1/3 Rack

NewNets
Артикул: NS-CCWDM-MUX-C4-47/61-1/3R
37 422 руб.
Хотите цену ниже? Звоните!
Наш менеджер обязательно что-нибудь придумает!
-+штКупитьДобавленоБыстрый заказ
Наличие на складах:
Москва
под заказ от 3 дней
Новосибирск
под заказ от 3 дней
Зарегистрируйтесь, чтобы получить скидку!

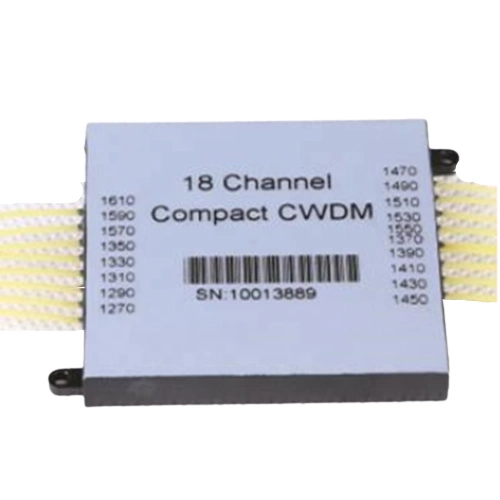

Компактные мультиплексоры с грубым разделением по длине волны (Mini CWDM, Compact CWDM, CCWDM) представляют собой интегрированные оптические модули, использующие запатентованную платформу оптических фильтров, которая может значительно улучшить оптические характеристики сети, а также снизить производственные затраты. По сравнению с обычным стандартным модулем CWDM, Mini CWDM занимает гораздо меньший размер корпуса, эксплуатации позволяет сэкономить много места, при этом производительность выше, а вносимые потери будут менее значительны.

Features:

  • Low Insertion Loss

  • Wide Passband

  • High Channel Isolation

  • High Stability and reliability

  • Epoxy free on optical path

  • Compact size


 Applications:

  • Line Monitoring
  • WDM Network
  • Telecommunication
  • Cellular Application
  • Fiber Optical Amplifier
  • Access Network

Технические характеристики:

Parameter

Specification

Channel Number

16-CH

18-CH

Center Wavelength(nm)

1270-1610 or 1271-1611

Channel Spacing(nm)

20

Passband channels

+/-6.5

Isolation(dB)

Adjacent

≥30

Non-adjacent

≥40

Insertion Loss(dB)

≤2.5

≤3.3

PDL(dB)

≤0.2

Directivity(dB)

≥50

Return Loss(dB)

≥45

PMD(ps)

≤0.2

Max Power Handing(mW)

300

Opetating Temperature(℃)

-10 to +70

Storage Temperature(℃)

-40 to +85

Fiber Type

Corning SMF-28e,900um Loose Tube

Package Dimensions(mm)

50.0x50.0x6.0


Package Dimension


Ordering Information

CCWDM

XX

XX

X

X

XX

Number of Channel

1st Channel

Fiber Type

Fiber Length

In/Out Connector

16=16Channel

27=1270nm

1=Bare fiber

1=1m

0=None

18=18Channel

……

2=900um loose tube

2=2m

1=FC/APC

61=1610nm

S=Specify

2=FC/PC

SS=special

3=SC/APC

4=SC/PC

5=ST

6=LC

S=Specify



Производитель
NewNets
CCWDM module.pdf
PDF, 555.18 Kb
