Фильтр DWDM диапазонов Red и Blue, гильза, оболочка 0.9mm, 1m, NC

NewNets
Артикул: NS-FD-RB-NC
16 703 руб.
Хотите цену ниже? Звоните!
Наш менеджер обязательно что-нибудь придумает!
-+штКупитьДобавленоБыстрый заказ
Наличие на складах:
Москва
под заказ от 3 дней
Новосибирск
под заказ от 3 дней
Зарегистрируйтесь, чтобы получить скидку!

Фильтр диапазонов «Red» (1547-1570нм) и «Blue» (1529,4-1543нм).

Описание

Оптический широкополосный фильтр Red/Blue (Blue/Red Optic Filter WDM)

Red/Blue optic filter предназначен для разделения длин волн C-диапазона на два поддиапазона:   «Red» (1547-1570нм) и «Blue» (1529,4-1543нм).

Разделение рабочего диапазона требуется при использовании EDFA-усилителей в схемах включения систем уплотнения DWDM по одному оптическому волокну.

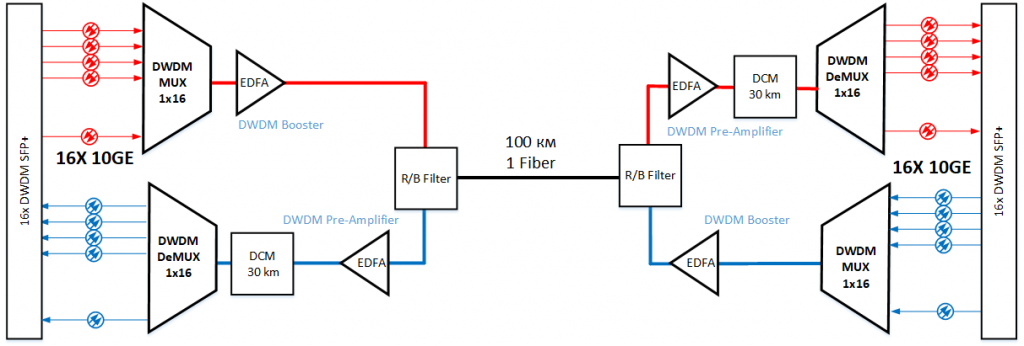

Пример использования Blue-Red фильтра


Specifications

Type

FWDM

Pass Channel Wavelength

1547~1570 (Red)

1529,4~1543 (Blue)

Reflection channel Wavelength

nm

1529,4~1543 (Blue)

1547~1570 (Red)

Pass Channel insertion loss

dB

≤0.70

Reflection Channel insertion loss

dB

≤0.40

Channel Ripple

dB

≤0.3

Adjacent channel isolation

dB

≥25

Express channel isolation

dB

≥13

PDL

dB

≤0.1

PMD

Ps/nm

≤0.1

Directivity

dB

≥55

Return loss

dB

≥45

Power Handling

mW

300

Operating temperature

-5~+65

Storage temperature

-40~+85

Package Dimensions

mm

φ5.5x34 (for bare fiber)

φ5.5x38 (for 0.9mm loose tube fiber)

LGX Cassette and 19" 1U Rack


Значение параметров приведены без учета коннекторов. Каждый коннектор вносит
затухание 0,2 дБ.




Производитель
NewNets
NS-RBFilter.pdf
PDF, 552.37 Kb
NS-FD-RB
PDF, 544.13 Kb
