Передача 10*10G каналов по 1 волокну на 120 км

Описание

Для передачи 10 каналов 10GE на расстояние до 120 Км по одному оптическому волокну необходимо следующее оборудование:

- SFP+ модули для подключения клиентского трафика*;

- медиаконвертерное шасси NS-M6000 для преобразования несущих длин волн к сетке частот DWDM*;

- DWDM MUX/DEMUX для объединения/разделения несущих в один групповой канал;

- Усилитель (Booster) EDFA DWDM (17 dB) для усиления группового сигнала на передаче

- Усилитель (Pre-Amplifier) EDFA DWDM (17 dB) для усиления группового сигнала на приеме

- Широкополосный оптический Red/Blue фильтр для совместной передачи сигнала по одному волокну

- Компенсатор дисперсии DCM 50 км (-830 ps/nm) для корректировки параметров сигнала

* Если оборудование пользователя позволяет установить DWDM SFP модули, то данные позиции не обязательны для заказа.

Данные с оборудования пользователя подключаются при помощи 10G SFP+ на медиаконвертерное шасси, которое выполняет 3R регенерацию сигналов и при помощи DWDM модулей формирует 10 оптических (50-59) каналов, которые при помощи MUX объединяются в групповой сигнал. Booster усиливает групповой сигнал и передает на RED/BLUE фильтр, который разделяет направления приема и передачи.

Далее групповой сигнал идет по линии 120 км, на приемной стороне проводится разделение трактов приема и передачи на фильтре.

Далее сигнал поступает на предусилитель, который усиливает принятый сигнал, компенсируя потери в линии и потери, которые добавит компенсатор дисперсии, после прохождения которого сигналы передаются на DEMUX после которого происходят обратные преобразования: разделение группового сигнала на отдельные несущие и передача к медиаконвертерному шасси, который передает дальше данные к оборудованию пользователя.

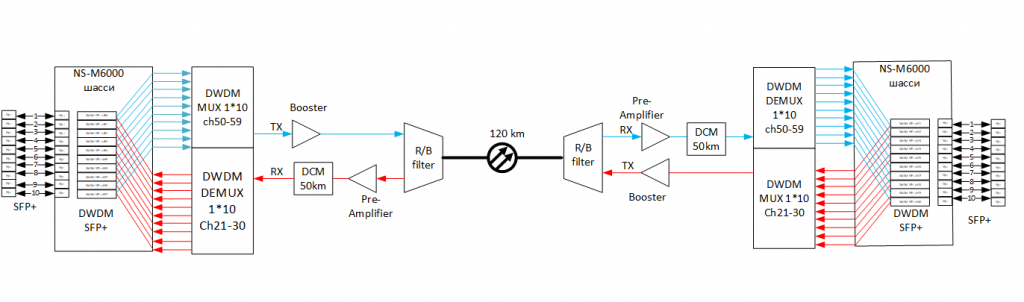

Схема включения
