PLC и FBT сплиттеры: характеристики и достоинства

Описание

Затухания в линейном тракте, которые стоит учитывать при расчете бюджета мощности PON:

затухание на коннекторах ( 0.2/0.5 dB типовое/максимальное) ;
затухание в волокне (0.36/0.24 dB/km на длинах волн 1310/1490 nm);
затухание на сварке волокна (0.01/0.05 dB типовое/максимальное);
затухание на сплиттерах FBT и PLC приведены в ниже.

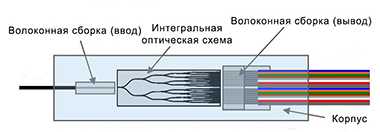

PLC splitter

PLC сплиттеры, это широкополосные сплиттеры, имеющие стабильные характеристики в диапазоне волн от 1260 до 1650 нм, это дает возможность использовать PLC сплиттеры в решениях с использованием CWDM, DWDM технологии, также может использоваться в сетях PON, CATV

Планарный оптический сплиттер обладает высокими оптическими характеристиками и имеет малые габариты. Деление сигнала в планарном PLC сплиттере происходит с высокой точностью с малыми дополнительными потерями.

Характеристики

Потери в PLC (планарных) не оконцованных сплиттерах
Делитель	Затухание, dB
1х2	3,8/4,0
1х3	5,4/5.6
1х4	7.1/7,3
1х6	7.9/8.6
1х8	10,2,10,5
1х12	12.5
1х16	13,5/13,7
1х24	16.0
1х32	16,5/16,9
1x64	20,5/21,0
1x128	23,8/24,2

Если сплиттер оконцованный, то на каждый коннектор добавляется 0.15 dB.

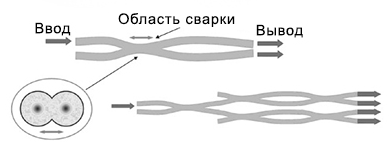

FBT Splitter

FBT сплиттеры, это сплиттеры сварного типа.

Главная особенность FBT сплиттеро в - возможность неравномерного деления мощности оптического сигнала, это свойство можно использовать при проведении измерительных работ, FBT сплиттеры могут быть использованы в сетях PON, CATV.

Полоса пропускания сварных оптических сплиттеров состоит из нескольких окон прозрачности, центральные длины волн которых расположены на отметках 1310, 1490 и 1550 нм. Эти длины волн выбраны не случайно, именно они используются в сетях CaTV и пассивных оптических сетях PON.

Технология производства сварных оптических сплиттеров подразумевает сварное продольное сращивание двух (в общем случае) волокон для получения соединения, через которое свет из одного волокна может передаваться в другое. В зависимости от параметров этого соединения свет может передаваться с различной интенсивностью, что дает возможность неравномерного деления сигнала. Производятся с различным соотношением деления с шагом 1%.

Достоинства:

Малые вносимые потери;
Большой коэффициент направленности;
Минимальные отклонения от заданного коэффициента ответвления;
Сохранение заявленных параметров в зависимости от ширины волнового спектра вводимого излучения;
Распределение мощности между выходными полюсами: равномерное и заданное заказчиком;
Рабочая длина волны: 1310, 1490, 1550 нм;
Возможна поставка неоконцованных, оконцованных разъемами любого типа делителей;
Низкий уровень PDL;
Высокая температурная стабильность.

Характеристики:

Потери в 1х2 FBT (сплавных) не оконцованных сплиттерах
	Основной порт			Порт ответвления
Коэфф деления	Максимальное	Среднее	Минимальное	Максимальное	Среднее	Минимальное
50/50	3.60	3.40	2.60	3.60	3.00	2.60
45/55	3.20	3.05	2.10	4.10	4.00	2.90
40/60	2.70	2.55	1.80	4.70	4.52	3.50
35/65	2.30	2.20	1.33	5.30	5.15	4.00
30/70	1.90	1.80	1.30	6.00	5.78	4.70
25/75	1.60	1.50	1.00	6.80	6.60	5.60
20/80	1.20	1.12	0.80	7.90	7.65	6.50
15/85	1.00	0.95	0.50	9.20	9.00	7.80
10/90	0.60	0.54	0.40	11.30	11.00	9.60
5/95	0.40	0.25	NA	15.20	14.60	11.80
4/96	0.30	0.25	NA	16.00	15.50	12.20
3/97	0.30	0.25	NA	17.40	16.50	14.00
2/98	0.20	0.16	NA	19.40	18.70	16.00
1/99	0.20	0.16	NA	21.50	21.00	18.00

Для расчета примерного затухания в сплиттере других пропорций можно воспользоваться формулой:

A(вносимое затухание) = А_{коннекторов}+ 10LOG(SplittingRatio)

Например, сплиттер 1х2 3/97, без коннекторов:

А_3%= 10Log0.03 = 15.22

А_97%= 10Log0.97 = 0.13

Например, сплиттер 1х3 33/33/33, c коннекторами (входной порт и выходной порт):

А_97%= 0,15+0,15 + 10Log0.33 = 5,11

Сплиттер может быть изготовлен с любыми типами коннекторов (SC/FC/LC и др. с полировкой UPC/APC).

Есть несколько вариантов изготовления корпусов:

бескорпусной
ABS Box
19’ Rack
