Настройка по OMCI NTU-1 c  OLT LTP-4X для предоставления доступа в сеть Интернет, с возможностью просмотра IPTV на ONT.

Краткое описание оборудования

Станционный терминал Элтекс LTP-4X и LTP-8X предназначен для организации широкополосного доступа FTTH.

Ключевые преимущества

·         4 порта PON, исполнение 1U

·         4 Combo Порта 1GE и 2х10GE порта для подключения к вышестоящей сети

·         Возможность использования GPON SFP Class B+ , С+ , C++

·         Максимальный радиус сети 40 км

·         Удаленное управление посредством CLI, SNMP

·         Соответствие стандартам G.988, G.984.x и TR-156

·         Предоставление услуг кабельного телевидения совместно с передачей данных

·         Оптимальное решение для небольшого поселка или многоквартирного дома

·         Встроенный ACS сервер для управления ONT

·         Резервирование питания: 2 ввода

·         Питание от 220 VAC и/или 48 VDC

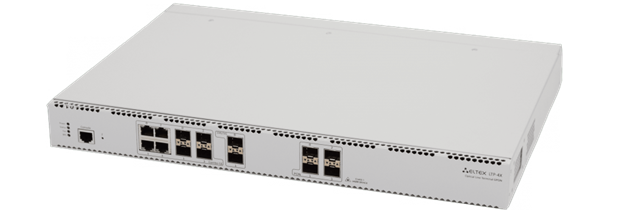

Рисунок 1 Внешний вид OLT LTP-4X

 Абонентский GPON терминал NTU-1 предназначен для подключения оконечного оборудования пользователя к сети передачи данных.

Устройство выполняет функции медиаконвертера «Оптика – Медь» позволяет передавать как тегированный так и untag трафик, позволяет подключить как оконечное устройство пользователя так и коммутатор/маршрутизатор, объединяющий трафик нескольких пользователей или услуг.

Ключевые преимущества

·         1 порт GPON Class B+

·         1 порт LAN (10/100/1000Base-T)

·         Удаленная настройка, управление и обновление Firmware по протоколу OMCI с OLT

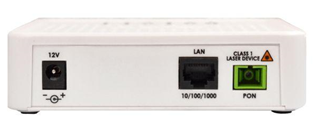

Рисунок 2 Внешний вид ONT NTU-1

Пример конфигурации сети

Рассмотрим вариант настройки OLT на примере следующей задачи:

Трафик от всех ONT идет в общем VLAN ID 2000, выполняется PPPoE авторизация абонентов

IGMP ver3 и multicast трафик идет в VLAN 2199

Uplink порт – интерфейс Combo GE0 на OLT

Добавляем ONT на дерево, включенное в порт GPON 0

Рисунок 3 Схема организации связи «Модель предоставления услуги VLAN per Service»

Порядок настройки

При первом включении необходимо подключиться к СОМ порту OLT с параметрами 115200 8-n-1

С учетной записью admin/password

Проверить текущую версию ПО и при необходимости провести обновление ПО:

LTP-4X# show version

Eltex LTP-4X:rev.C software version 3.30.0 build 2932 on 28.11.2017 16:49

Изменить установленный по умолчанию пароль на новый:

LTP-4X# configure terminal

LTP-4X(config)# user admin password tester123

Для применения и сохранения конфигурации выйти в корневое меню:

LTP-4X(config)# exit

LTP-4X# commit

    Changes successfully commited (1 chunk)

LTP-4X# save

    ........

    Configuration successfully saved to file

Для доступа к управлению устройства через выделенный VLAN (для примера VLAN ID 4) необходимо указать IP адрес и vlan управления в системных параметрах и добавить указанный VLAN в режиме trunk на uplink порту:

LTP-4X# configure terminal

LTP-4X(config)# management ip 192.168.1.14

LTP-4X(config)# management vid 4

LTP-4X(config)# exit

LTP-4X# commit

    Changes successfully commited (1 chunk)

LTP-4X# switch

LTP-4X(switch)# configure

LTP-4X(switch)(config)# vlan 4

LTP-4X(switch)(config-vlan)# tagged front-port 0

LTP-4X(switch)(config-vlan)# comm

LTP-4X(switch)(config)# exit

LTP-4X(switch)# exit

LTP-4X# save

    ........

    Configuration successfully saved to file

LTP-4X#

После указанных выше операций можно отключить СОМ порт и выполнить подключение по SSH с сервера управления.

Просмотр подключенных но не настроенных ONT на PON порту 0:

LTP-4X#

LTP-4X# show interface ont 0 unactivated

-----------------------------------

GPON-port 0 ONT unactivated list

-----------------------------------

Total ONT count: 1

LTP-4X#

ONT c 1м портом Ethernet для предоставления доступа в Интернет

Настроим встроенный в OLT коммутатор, для передачи трафика в VLAN 2200 c uplink порта 0 на порты в сторону PON сети:

LTP-4X# switch

LTP-4X(switch)# configure

LTP-4X(switch)(config)# vlan 2200

LTP-4X(switch)(config-vlan)# tagged front-port 0

LTP-4X(switch)(config-vlan)# tagged pon-port 0 - 3

LTP-4X(switch)(config-vlan)# ex

LTP-4X(switch)(config)# commit

LTP-4X(switch)(config)# exit

LTP-4X(switch)# exit

LTP-4X#

Так как NTU-1 может работать только в режиме Bridge, то настройка передачи данных осуществляется полностью через OMCI.

Для этого создаем профиль Cross-connect, в котором устанавливается режим работы BRIDGE, указывается номер инстанса OMCI бриджа, который будет создан на ONT, так же указывается VLAN ID в котором будет передаваться трафик с ONT в направлении UPLINK (в downlink трафик по умолчанию идет untag):

LTP-4X# configure terminal

LTP-4X(config)# profile cross-connect "NTU1"

LTP-4X(config-cross-connect)("NTU1")# bridge

LTP-4X(config-cross-connect)("NTU1")# bridge group "10"

LTP-4X(config-cross-connect)("NTU1")# outer vid "2200"

LTP-4X(config-cross-connect)("NTU1")# exit

LTP-4X(config)#

Для привязки LAN портов ONT к OMCI бриджу создается профиль портов:

LTP-4X(config)# profile ports "NTU1"

LTP-4X(config-ports)("NTU1")# port 0 bridge group "10"

LTP-4X(config-ports)("NTU1")# exit

LTP-4X(config)#

На этом этапе можно добавить в конфигурацию подключенную NTU-1 по серийному номера и назначить ей созданные ранее профиль портов NTU1 (например добавим на 0м дереве ONT с ID 0). Так как через ONT будет предоставляться только 1 сервис – выход в сеть Интернет, то добавляется сервис 0 на котором указывается созданные ранее профиль cross-connect NTU1, и указывается дефолтный профиль DBA (так как не требуется установки ограничений по полосе для пользователя):

LTP-4X(config)# interface ont 0/0

LTP-4X(config)(if-ont-0/0)# serial ELTX620002BC

LTP-4X(config)(if-ont-0/0)# profile ports NTU1

LTP-4X(config)(if-ont-0/0)# service 0 profile cross-connect NTU1 dba dba-00

LTP-4X(config)(if-ont-0/0)# exit

LTP-4X(config)# exit

Применяем и сохраняем конфигурацию:

LTP-4X# commit

    Changes successfully commited (1 chunk)

LTP-4X# save

    ........

    Configuration successfully saved to file

LTP-4X#

Можно проверить статус ONT, посмотреть таблицу МАС адресов и убедиться, что для пользователя доступен выход в Интернет.

LTP-4X# show interface ont 0 online

-----------------------------------

GPON-port 0 ONT online list

-----------------------------------

Total ONT count: 1

LTP-4X# show mac interface gpon-port 0

Total records: 1 of 1

LTP-4X#

ONT c 1м портом Ethernet для предоставления доступа в Интернет и услуг IPTV

Услуга IPTV + Интернет может быть предоставлена на ПК пользователя. Или можно подключить коммутатор или роутер, который позволить подключить несколько устройств одновременно

Добавим в конфигурацию коммутатора VLAN 2199, в котором будет передаваться multicast и IGMP трафик:

LTP-4X# switch

LTP-4X(switch)# configure

LTP-4X(switch)(config)# vlan 2199

LTP-4X(switch)(config-vlan)# ip igmp snooping enable

LTP-4X(switch)(config-vlan)# tagged front-port 0

LTP-4X(switch)(config-vlan)# tagged pon-port 0 - 3

LTP-4X(switch)(config-vlan)# exit

LTP-4X(switch)(config)# ip igmp snooping

LTP-4X(switch)(config)# commit

LTP-4X(switch)(config)# exit

LTP-4X(switch)# exit

LTP-4X#

Для предоставления услуги IPTV на ONT где эта услуга необходима, потребуется создать отдельный профиль ports, в котором будут описаны правила обработки IGMP и multicast трафика из VLAN 2199 (см схему) на порт пользователя без тега:

LTP-4X(config)# profile ports NTU1TV

LTP-4X(config-ports)("NTU1TV")# igmp multicast dynamic-entry 0 vid 2199 group 239.1.1.0 239.1.1.255

LTP-4X(config-ports)("NTU1TV")# port 0 igmp downstream vid 2199 tag-control remove-tag

LTP-4X(config-ports)("NTU1TV")# port 0 igmp upstream vid 2199 tag-control add-tag

LTP-4X(config-ports)("NTU1TV")# port 0 multicast

LTP-4X(config-ports)("NTU1TV")# igmp mode snooping

LTP-4X(config-ports)("NTU1TV")# port 0 bridge group 10

LTP-4X(config-ports)("NTU1TV")# exit

LTP-4X(config)# exit

LTP-4X# commit

    Changes successfully commited (1 chunk)

Здесь стоит обратить внимание что на порту 0 ONT – осуществляется привязка к OMCI бриджу 10.

Должен быть указан диапазон multicast адресов по которым осуществляется вещание.

Добавим новую ONT по серийному номеру с ONT ID 1 (следующий свободный). Назначим профиль портов , в котором разрешена услуга IPTV, и добавим сервис 0 с профилем cross-connect NTU1 и дефолтным профилем DBA.

LTP-4X(config)# interface ont 0/1

LTP-4X(config)(if-ont-0/1)# serial ELTX620002B1

LTP-4X(config)(if-ont-0/1)# profile ports NTU1TV

LTP-4X(config)(if-ont-0/1)# service 0 profile cross-connect NTU1 dba dba-00

LTP-4X(config)(if-ont-0/1)# exit

LTP-4X(config)# exit

Применяем и сохраняем конфигурацию:

LTP-4X# commit

    Changes successfully commited (1 chunk)

LTP-4X# save

    ........

    Configuration successfully saved to file

LTP-4X#

Добавление последующих 1но портовых ONT с услугой Интернет:

Перейти в интерфейс ONT:

LTP-4X(config)# interface ont Y/XX

Указать PON serial ONT

LTP-4X(config)(if-ont-Y/XX)# serial ELTX6200ZZZZ

Назначить профиль ports в котором включена только услуга доступа к сети Интернет

LTP-4X(config)(if-ont-Y/XX)# profile ports NTU1

Назначить профиль cross-connect и DBA где описаны правила обработки трафика

LTP-4X(config)(if-ont-Y/XX)# service 0 profile cross-connect NTU1 dba dba-00

Сохранить и применить конфигурацию

LTP-4X(config)(if-ont-Y/XX)# exit

LTP-4X(config)# exit

LTP-4X# commit

    Changes successfully commited (1 chunk)

LTP-4X# save

    ........

    Configuration successfully saved to file

LTP-4X#

Y - номер дерева где ONT подключена

XX - первый свободный ONT ID на этом дереве

ELTX6200ZZZZ - PON serial ONT

Добавление последующих 1но портовых ONT с услугой Интернет и IPTV:

Перейти в интерфейс ONT:

LTP-4X(config)# interface ont Y/XX

Указать PON serial ONT

LTP-4X(config)(if-ont-Y/XX)# serial ELTX6200ZZZZ

Назначить профиль ports в котором включена только услуга доступа к сети Интернет

LTP-4X(config)(if-ont-Y/XX)# profile ports NTU1TV

Назначить профиль cross-connect и DBA где описаны правила обработки трафика

LTP-4X(config)(if-ont-Y/XX)# service 0 profile cross-connect NTU1 dba dba-00

Сохранить и применить конфигурацию

LTP-4X(config)(if-ont-Y/XX)# exit

LTP-4X(config)# exit

LTP-4X# commit

    Changes successfully commited (1 chunk)

LTP-4X# save

    ........

    Configuration successfully saved to file

LTP-4X#

Y - номер дерева где ONT подключена

XX - первый свободный ONT ID на этом дереве

ELTX6200ZZZZ - PON serial ONT
