Настройка OLT LTP-4x и ONT NTU-1 HG8310M F601

Краткое описание оборудования

Станционный терминал Элтекс LTP-4X и  LTP-8X предназначен для организации широкополосного доступа FTTH.

Ключевые преимущества LTP-4X

• 4 порта PON, исполнение 1U

• 4 Combo Порта 1GE и 2х10GE порта для подключения к вышестоящей сети

• Возможность использования GPON SFP Class B+, С+ , С++

• Максимальный радиус сети 40 км

• Удаленное управление посредством CLI, SNMP

• Соответствие стандартам G.988, G.984.x и TR-156

• Предоставление услуг кабельного телевидения совместно с передачей данных

• Оптимальное решение для небольшого поселка или многоквартирного дома

• Встроенный ACS сервер для управления ONT

• Резервирование питания: 2 ввода

• Питание от 220 VAC и/или 48 VDC

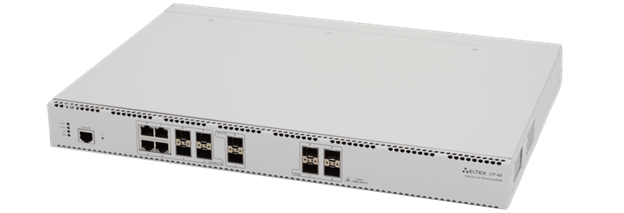

Рисунок 1 Внешний вид OLT LTP-4X

Абонентский GPON терминал NTU-1 предназначен для подключения оконечного оборудования пользователя к сети передачи данных.

Устройство выполняет функции медиаконвертера «Оптика – Медь» позволяет передавать как тегированный так и untag трафик, позволяет подключить как оконечное устройство пользователя так и коммутатор/маршрутизатор, объединяющий трафик нескольких пользователей или услуг.

Ключевые преимущества

• 1 порт GPON Class B+

• 1 порт LAN (10/100/1000Base-T)

• Удаленная настройка, управление и обновление Firmware по протоколу OMCI с OLT

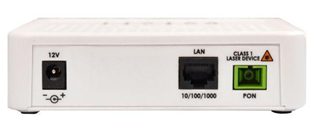

Рисунок 2 Внешний вид ONT NTU-1

Абонентский терминал Huawei EchoLife HG8310M представляет собой новое поколение оконечных терминалов GPON (Гигабитная пассивная оптическая сеть) и идеальное сетевое решение типа Fiber to The Home. Это универсальное, надёжное устройство обеспечивает высокоскоростное интернет-подключение через порт GPON и позволяет получать к нему доступ с помощью гигабитного порта Ethernet.

Благодаря высокой скорости передачи данных и особенностям приоритезации трафика по технологии GPON, терминал HG8310M обеспечивает высокоскоростную передачу данных разных приложений VoIP и потокового HD-видео.

Поддержка стандартов ITU G.984.1, ITU G.984.2, ITU G.984.3 и ITU G.984.4 обеспечивает полномасштабную совместимость с OLT различных производителей.

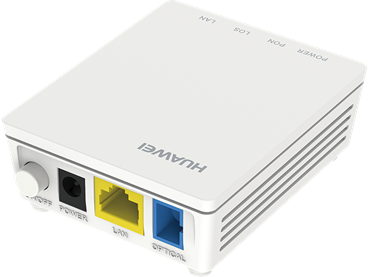

Рисунок 3 Внешний вид ONT HG8310M

Абонентский оптический терминал GPON ZTE ZXA10 F601 является оконечным устройством оптической сети GPON для построения сети доступа, с одним Ethernet-портом 10/100/1000M для применения в режиме FTTH, с GPON-интерфейсом 2.488 Гбит/с и 1.244 Гбит/с  Downstream и Upstream соответсвенно.

Особенности:

• Поддерживает таблицу на 256 МАС-адресов
• Поддерживает 8 приоритетных очередей на UNI
• Поддерживает преобразование VLAN
• Поддерживает ограничение скорости на UNI
• Поддерживает приоритет 802.1p
• Поддерживает 10/100/1000 Мбит/с, дуплексное автоматическое согласование и автоматическое определение состояния MDI/MDI-X.

Рисунок 4 Внешний вид ONT F601

Пример конфигурации сети

Рассмотрим вариант настройки OLT на примере следующей задачи:

Трафик от всех ONT идет в общем VLAN ID  2000, выполняется PPPoE авторизация абонентов

Uplink порт – интерфейс Combo GE0 на OLT

Добавляем ONT на дерево, включенное в порт GPON 0

Рисунок 5 Схема организации связи «Модель предоставления услуги VLAN per Service»

Порядок настройки

При первом включении необходимо подключиться к СОМ порту OLT с параметрами 115200 8-n-1

С учетной записью admin/password

Проверить текущую версию ПО и при необходимости провести обновление ПО:

LTP-4X# show version

Eltex LTP-4X:rev.C software version 3.30.0 build 2932 on 28.11.2017 16:49

Изменить установленный по умолчанию пароль на новый:

LTP-4X# configure terminal

LTP-4X(config)# user admin password tester123

Для применения и сохранения конфигурации выйти в корневое меню:

LTP-4X(config)# exit

LTP-4X# commit

    Changes successfully commited (1 chunk)

LTP-4X# save

    ........

    Configuration successfully saved to file

Для доступа к управлению устройства через выделенный VLAN (для примера VLAN ID 4) необходимо указать IP адрес и vlan управления в системных параметрах и добавить указанный VLAN в режиме trunk на uplink порту:

LTP-4X# configure terminal

LTP-4X(config)# management ip 192.168.1.14

LTP-4X(config)# management vid 4

LTP-4X(config)# exit

LTP-4X# commit

    Changes successfully commited (1 chunk)

LTP-4X# switch

LTP-4X(switch)# configure

LTP-4X(switch)(config)# vlan 4

LTP-4X(switch)(config-vlan)# tagged front-port 0

LTP-4X(switch)(config-vlan)# comm

LTP-4X(switch)(config)# exit

LTP-4X(switch)# exit

LTP-4X# save

    ........

    Configuration successfully saved to file

LTP-4X#

После указанных выше операций можно отключить СОМ порт и выполнить подключение по SSH с сервера управления.

Установка файла лицензии на OLT. Файл загружается с TFTP сервера и применяется после перезагрузки устройства:

LTP-4X# copy tftp:// <ipaddr>/filename.lic fs://license

    Download file from TFTP-server..

License successfully installed. Please reboot device for changes to make effect

LTP-4X# reboot

    Do you really want to reboot the system now? (y/n)  y

Broadcast message from root (pts/0) (Sat Jan  1 00:28:00 2000):

The system is going down for reboot NOW!

LTP-4X#

Файл лицензии генерируется с привязкой к серийному номеру OLT и не может быть загружен на другое устройство (OLT). В файле указано максимальное число ONT других производителей, которые могут быть подключены к станционному терминалу.

Просмотр подключенных но не настроенных ONT на PON порту 0:

LTP-4X# show interface ont 0 unactivated

-----------------------------------

GPON-port 0 ONT unactivated list

-----------------------------------

Total ONT count: 1

LTP-4X#

Конфигурация ONT для предоставления доступа в Интернет

Настроим встроенный в OLT коммутатор, для передачи трафика в VLAN 2200 c uplink порта 0 на порты в сторону PON сети:

LTP-4X# switch

LTP-4X(switch)# configure

LTP-4X(switch)(config)# vlan 2200

LTP-4X(switch)(config-vlan)# tagged front-port 0

LTP-4X(switch)(config-vlan)# tagged pon-port 0 - 3

LTP-4X(switch)(config-vlan)# ex

LTP-4X(switch)(config)# commit

LTP-4X(switch)(config)# exit

LTP-4X(switch)# exit

LTP-4X#

Так как NTU-1 может работать только в режиме Bridge, то настройка передачи данных осуществляется полностью через OMCI.

Для этого создаем профиль Cross-connect, в котором устанавливается режим работы BRIDGE, указывается номер инстанса OMCI бриджа, который будет создан на ONT, так же указывается VLAN ID в котором будет передаваться трафик с ONT в направлении UPLINK (в downlink трафик по умолчанию идет untag):

LTP-4X# configure terminal

LTP-4X(config)# profile cross-connect "ONT1E"

LTP-4X(config-cross-connect)("ONT1E")# bridge

LTP-4X(config-cross-connect)("ONT1E")# bridge group "10"

LTP-4X(config-cross-connect)("ONT1E")# outer vid "2200"

LTP-4X(config-cross-connect)("ONT1E")# exit

LTP-4X(config)#

Для привязки LAN портов ONT к OMCI бриджу создается профиль портов:

LTP-4X(config)# profile ports "ONT1L"

LTP-4X(config-ports)("ONT1L")# port 0 bridge group "10"

LTP-4X(config-ports)("ONT1L")# exit

LTP-4X(config)#

Добавление ONT NTU-1c 1м портом Ethernet для предоставления доступа в Интернет

На этом этапе можно добавить в конфигурацию подключенную NTU-1 по серийному номера и назначить ей созданные ранее профиль портов ONT1L (например добавим на 0м дереве ONT с ID 0). Так как через ONT будет предоставляться только 1 сервис – выход в сеть Интернет, то добавляется сервис 0 на котором указывается созданные ранее профиль cross-connect ONT1E, и указывается дефолтный профиль DBA (так как не требуется установки ограничений по полосе для пользователя):

LTP-4X(config)# interface ont 0/0

LTP-4X(config)(if-ont-0/0)# serial ELTX620002BC

LTP-4X(config)(if-ont-0/0)# profile ports ONT1L

LTP-4X(config)(if-ont-0/0)# service 0 profile cross-connect ONT1E dba dba-00

LTP-4X(config)(if-ont-0/0)# exit

LTP-4X(config)# exit

Применяем и сохраняем конфигурацию:

LTP-4X# commit

    Changes successfully commited (1 chunk)

LTP-4X# save

    ........

    Configuration successfully saved to file

LTP-4X#

Можно проверить статус ONT, посмотреть таблицу МАС адресов и убедиться, что для пользователя доступен выход в Интернет.

LTP-4X# show interface ont 0 online

-----------------------------------

GPON-port 0 ONT online list

-----------------------------------

Total ONT count: 1

LTP-4X# show mac interface gpon-port 0

Total records: 1 of 1

LTP-4X#

Добавление ONT HG8310M c 1м портом Ethernet для предоставления доступа в Интернет

Просмотр всех подключенных но не сконфигурированных абонентских терминалов на GPON порту 0

LTP-4X# show interface ont 0 unactivated

-----------------------------------

GPON-port 0 ONT configured list

-----------------------------------

Total ONT count: 1

LTP-4X#

Добавить в конфигурацию подключенную HG8310M по серийному номеру и назначить ей созданные ранее профиль портов ONT1L (например добавим на 0м дереве ONT с ID 1). Так как через ONT будет предоставляться только 1 сервис – выход в сеть Интернет, то добавляется сервис 0 на котором указывается созданные ранее профиль cross-connect ONT1E, и указывается дефолтный профиль DBA (так как не требуется установки ограничений по полосе для пользователя):

LTP-4X(config)# interface ont 0/1

LTP-4X(config)(if-ont-0/1)# serial HWTC08DE1D9A

LTP-4X(config)(if-ont-0/1)# profile ports ONT1L

LTP-4X(config)(if-ont-0/1)# service 0 profile cross-connect ONT1E dba dba-00

LTP-4X(config)(if-ont-0/1)# exit

LTP-4X(config)# exit

Применяем и сохраняем конфигурацию:

LTP-4X# commit

    Changes successfully commited (1 chunk)

LTP-4X# save

    ........

    Configuration successfully saved to file

LTP-4X#

Просмотр состояния всех включенных ONT:

LTP-4X# show interface ont 0 online

-----------------------------------

GPON-port 0 ONT online list

-----------------------------------

Total ONT count: 2

LTP-4X#

Добавление ONT F601 c 1м портом Ethernet для предоставления доступа в Интернет

Добавить в конфигурацию ONT F601 по серийному номеру и назначить ей созданные ранее профиль портов ONT1L (например добавим на 0м дереве ONT с ID 3). Так как через ONT будет предоставляться только 1 сервис – выход в сеть Интернет, то добавляется сервис 0 на котором указывается созданные ранее профиль cross-connect ONT1E, и указывается дефолтный профиль DBA (так как не требуется установки ограничений по полосе для пользователя):

LTP-4X(config)# interface ont 0/3

LTP-4X(config)(if-ont-0/3)# serial ZTEGC40FA882

LTP-4X(config)(if-ont-0/3)# omci-error-tolerant

LTP-4X(config)(if-ont-0/3)# profile ports ONT1L

LTP-4X(config)(if-ont-0/3)# service 0 profile cross-connect ONT1E dba dba-00

LTP-4X(config)(if-ont-0/3)# exit

LTP-4X(config)# exit

Применяем и сохраняем конфигурацию:

LTP-4X# commit

    Changes successfully commited (1 chunk)

LTP-4X# save

    ........

    Configuration successfully saved to file

LTP-4X#

Просмотр состояния всех включенных ONT:

LTP-4X# show interface ont 0 online

-----------------------------------

GPON-port 0 ONT online list

-----------------------------------

Total ONT count: 3

LTP-4X#

Добавление последующих 1но портовых ONT с услугой Интернет:

Перейти в интерфейс ONT:

LTP-4X(config)# interface ont Y/XX

Указать PON serial ONT

LTP-4X(config)(if-ont-Y/XX)# serial ELTX6200ZZZZ

Назначить профиль ports в котором включена только услуга доступа к сети Интернет

LTP-4X(config)(if-ont-Y/XX)# profile ports ONT1L

Назначить профиль cross-connect и DBA где описаны правила обработки трафика

LTP-4X(config)(if-ont-Y/XX)# service 0 profile cross-connect ONT1E dba dba-00

Для некоторых моделей ONT в процессе настройки могут возникать ошибки, для того чтобы OLT выполнила полную настройку через OMCI, пропуская возникающие ошибки

LTP-4X(config)(if-ont-Y/XX)# omci-error-tolerant

Сохранить и применить конфигурацию

LTP-4X(config)(if-ont-Y/XX)# exit

LTP-4X(config)# exit

LTP-4X# commit

    Changes successfully commited (1 chunk)

LTP-4X# save

    ........

    Configuration successfully saved to file

LTP-4X#

Y - номер дерева где ONT подключена

XX - первый свободный ONT ID на этом дереве

ELTX6200ZZZZ - PON serial ONT

Если Вы получили сообщения

License is not valid, configuration will not continue

, значит файл лицензии или не установился или вы превысили максимальное число подключенных терминалов:

Jan  1 00:24:32 LTP-4X pmchal: notice:   [ONT0/0] ONT ELTX620002BC activated

Jan  1 00:24:32 LTP-4X pmchal: notice:   [ONT0/0] ONT Vendor: ELTX Type: NTU-1 (0x0000) FW version: 3.24.0.895

Jan  1 00:24:33 LTP-4X pmchal: notice:   [ONT0/2] ONT HWTC08DE1D9A activated

Jan  1 00:24:33 LTP-4X pmchal: notice:   [ONT0/2] ONT Vendor: HWTC Type: HG8310M (0x00A6) FW version: V3R017C00S100

Jan  1 00:24:33 LTP-4X pmchal: error:    [ONT0/2] License is not valid, configuration will not continue

Jan  1 00:24:36 LTP-4X pmchal: error:    [ONT0/0] OMCI ME:GAL Ethernet performance monitoring history data, ID:2, Action:Create, Status:failure (code 0,4)

Jan  1 00:24:37 LTP-4X pmchal: error:    [ONT0/0] OMCI ME:Ethernet frame extended performance monitoring, ID:0, Action:Create, Status:failure (code 0,4)

Jan  1 00:24:37 LTP-4X pmchal: error:    [ONT0/0] OMCI ME:Ethernet frame extended performance monitoring, ID:1, Action:Create, Status:failure (code 0,4)

Jan  1 00:24:37 LTP-4X pmchal: notice:   [ONT0/0] ONT configuration complete

Jan  1 00:24:54 LTP-4X pmchal: notice:   [ONT0/2] Cached data: ONT Vendor: HWTC Type: HG8310M (0x00A6) FW version: V3R017C00S100

Jan  1 00:24:54 LTP-4X pmchal: error:    [ONT0/2] License is not valid, configuration will not continue

Jan  1 00:25:14 LTP-4X pmchal: notice:   [ONT0/2] Cached data: ONT Vendor: HWTC Type: HG8310M (0x00A6) FW version: V3R017C00S100

Jan  1 00:25:14 LTP-4X pmchal: error:    [ONT0/2] License is not valid, configuration will not continue

Если Вы получили ошибку аутентификации ONT AUTHFAILED

LTP-4X# show interface ont 0/2 state

-----------------------------------

[ONT0/2] state

-----------------------------------

    Serial number:       HWTC08DE1D9A

    Gpon password:

    Gpon-port:           0

    ONT ID:              2

    Equipment ID:

    Hardware version:

    Software version:

    Equalization delay:  4016

    FEC state:           Disable

    OMCI port:           -1

    Alloc IDs:           2

    Hardware state:      ACTIVATE

    State:               AUTHFAILED

    ONT distance:        0.109 [km]

    RSSI:                -25.69 [dBm]

LTP-4X#

Скорее всего на ONT не совпадает OMCI пароль с тем, что указан в конфигурации OLT.

Можно включить аутентификацию только по PON Serial:

LTP-4X# configure terminal

LTP-4X(config)# gpon

LTP-4X(config)# gpon olt authentication serial

LTP-4X(config)# do commit

    Changes successfully commited (1 chunk)

LTP-4X(config)# exit

LTP-4X# reconfigure olt

    OLT reconfigured successfully

LTP-4X#

При возникновении ошибок CFGFAILED на ONT ZTE вида:

Jan  1 00:09:02 LTP-4X pmchal: notice:   [ONT0/3] ONT ZTEGC40FA882 activated

Jan  1 00:09:03 LTP-4X pmchal: notice:   [ONT0/3] ONT Vendor: ZTEG Type: F601 (0x0000) FW version: V4.0.2P2T2_ZL

Jan  1 00:09:06 LTP-4X pmchal: error:    [ONT0/3] OMCI ME:ONU-G, ID:0, Action:Set, Status:failure (code 0,9)

Jan  1 00:09:06 LTP-4X pmchal: error:    [ONT0/3] OMCI ME:GEM interworking termination point, ID:1, Action:Create, Status:failure (code 0,1)

Jan  1 00:09:26 LTP-4X pmchal: notice:   [ONT0/3] Cached data: ONT Vendor: ZTEG Type: F601 (0x0000) FW version: V4.0.2P2T2_ZL

Jan  1 00:09:30 LTP-4X pmchal: error:    [ONT0/3] OMCI ME:ONU-G, ID:0, Action:Set, Status:failure (code 0,9)

Jan  1 00:09:30 LTP-4X pmchal: error:    [ONT0/3] OMCI ME:GEM interworking termination point, ID:1, Action:Create, Status:failure (code 0,1)

Возможно, поможет функция игнорирования ошибок конфигурации OMCI, которая включается в блоке настроек ONT:

LTP-4X# configure terminal

LTP-4X(config)# interface ont 0/3

LTP-4X(config)(if-ont-0/3)# omci-error-tolerant

LTP-4X(config)(if-ont-0/3)# exit

LTP-4X(config)# exit

LTP-4X# commit

    Changes successfully commited (1 chunk)

LTP-4X# reconfigure interface ont 0/3

    Reconfigure [ONT0/3]

    [ONT0/3] (ZTEGC40FA882) reconfigured successfully

LTP-4X#

После этого хоть и с ошибками, но ONT получает конфигурацию:

LTP-4X# show interface ont 0/3 state

-----------------------------------

[ONT0/3] state

-----------------------------------

    Serial number:       ZTEGC40FA882

    Gpon password:       i2626933uj

    Gpon-port:           0

    ONT ID:              3

    Equipment ID:        F601

    Hardware version:    V4.0_U

    Software version:    V4.0.2P2T2_ZL

    Equalization delay:  3661

    FEC state:           Disable

    OMCI port:           4

    Alloc IDs:           344 3

    Hardware state:      ACTIVATE

    State:               OK

    ONT distance:        0.139 [km]

    RSSI:                -26.38 [dBm]

LTP-4X# show log buffer

Jan  1 00:59:47 LTP-4X pmchal: notice:   [ONT0/3] Response to previous PAS_deactivate_onu event received, but not processed! return_status=0, rdn_activate=0, olt_state=2

Jan  1 00:59:48 LTP-4X pmchal: notice:   [ONT0/3] ONT ZTEGC40FA882 activated

Jan  1 00:59:49 LTP-4X pmchal: notice:   [ONT0/3] ONT Vendor: ZTEG Type: F601 (0x0000) FW version: V4.0.2P2T2_ZL

Jan  1 00:59:52 LTP-4X pmchal: error:    [ONT0/3] OMCI ME:ONU-G, ID:0, Action:Set, Status:failure (code 0,9)

Jan  1 00:59:52 LTP-4X pmchal: error:    [ONT0/3] OMCI ME:GEM interworking termination point, ID:1, Action:Create, Status:failure (code 0,1)

Jan  1 00:59:53 LTP-4X pmchal: error:    [ONT0/3] OMCI ME:GEM port network CTP performance monitoring history data, ID:2, Action:Create, Status:failure (code 0,4)

Jan  1 00:59:53 LTP-4X pmchal: error:    [ONT0/3] OMCI ME:GEM port performance monitoring history data, ID:2, Action:Create, Status:failure (code 0,4)

Jan  1 00:59:53 LTP-4X pmchal: error:    [ONT0/3] OMCI ME:GAL Ethernet performance monitoring history data, ID:2, Action:Create, Status:failure (code 0,4)

Jan  1 00:59:53 LTP-4X pmchal: error:    [ONT0/3] OMCI ME:GEM port network CTP performance monitoring history data, ID:1, Action:Create, Status:failure (code 0,4)

Jan  1 00:59:54 LTP-4X pmchal: error:    [ONT0/3] OMCI ME:GEM port performance monitoring history data, ID:1, Action:Create, Status:failure (code 0,4)

Jan  1 00:59:54 LTP-4X pmchal: error:    [ONT0/3] OMCI ME:FEC performance monitoring history data, ID:0, Action:Create, Status:failure (code 0,4)

Jan  1 00:59:54 LTP-4X pmchal: error:    [ONT0/3] OMCI ME:Ethernet performance monitoring history data, ID:513, Action:Create, Status:failure (code 0,4)

Jan  1 00:59:54 LTP-4X pmchal: notice:   [ONT0/3] ONT configuration complete
