Настройка ZTE C320 для работы с ONT F601 и Eltex NTU-1

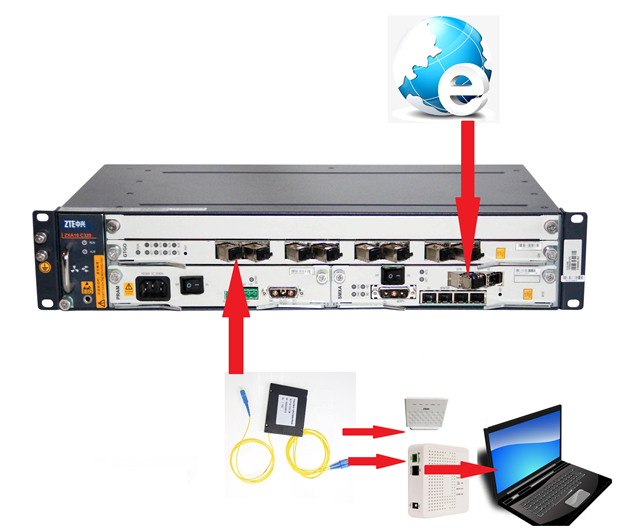

Настройка доступа в Интернет на ZTEC320 через ONTF601 и NTU-1

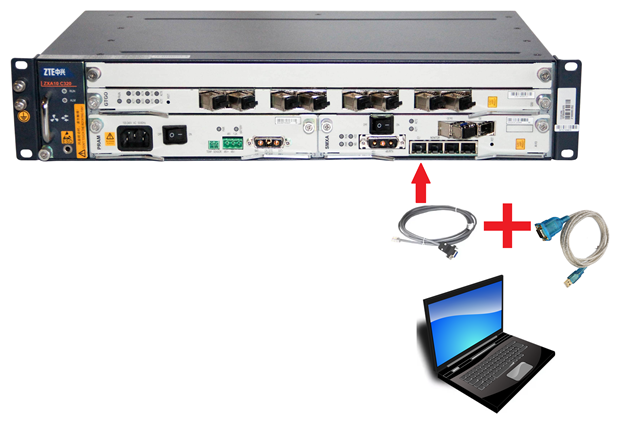

- Подключиться последовательным портом к порту CLI шасси ZTE ZXA10 C320
Параметры консоли:
Скорость порта:9600
Биты данных:8
Стоповый бит:1
Управление потоком отключено
Дождавшись приглашения:
*************************************************************************
Welcome to ZXAN product C320 of ZTE Corporation
*************************************************************************
ZXAN>
2)Заходим в привилегированный режим enable. Пароль по умолчанию zxr10
ZXAN>enable
Password: zxr10
ZXAN#
3) Иногда требуется перед выполнением настроек, сбросить конфигурацию на дефолтные, заводские настройки
Для этого смотрим список файлов конфигурации и удаляем их:
ZXAN#show file cfg-startup
Directory of cfg-startup:
attribute size date time name
-rwx 13358 May-22-2019 15:26:36 patch.cfg
-rwx 5668 Sep-24-2019 16:39:32 startrun.dat
Current directory 2 files total
Total disk size: 132120576 bytes (26267648 bytes free)
No such files in slave
ZXAN#file delete cfg-startup startrun.dat
Confirm to delete?[yes/no]:yes
Start deleting file
deleting startrun.dat..
Successfully
ZXAN#
4) Перезагружаем устройстводля применения настроек
ZXAN#reboot
Confirm to reboot? [yes/no]:y
.[Success]
ZXAN
5) Настроим inband управление в VLAN 4 с IP 192.168.1.79 Сеть передачи данных подключена на плату управления в оптический порт 1:
ZXAN#configure terminal
ZXAN(config)#vlan 4
ZXAN(config-vlan4)#name MNG
ZXAN(config-vlan4)#exit
ZXAN(config)#interface vlan 4
ZXAN(config-if-vlan4)#ip address 192.168.1.79 255.255.255.0
ZXAN(config-if-vlan4)#exit
ZXAN(config)#ip route 0.0.0.0 0.0.0.0 192.168.1.241
ZXAN(config)#interface gei_1/4/1
ZXAN(config-if)#switchport vlan 4 tag
ZXAN(config-if)#no shutdown
ZXAN(config-if)#ex
ZXAN(config)#
6) Добавим возможность мониторинга и настройки по протоколу SNMP v2
ZXAN(config)#snmp-server community public view AllView rw
7) Добавим нового пользователя password с паролем password
ZXAN(config)#username password password password
8) Сохранить конфигурацию:
ZXAN(config)#exit
ZXAN#write
Backuping old configuration into flash...
Collecting configuration into memory...
Writing configuration into flash...[OK]
ZXAN#
После выполнения данных операций можно выполнить удаленное подключение через telnet:
testerLenovo-B590:~$ telnet 192.168.1.79
Trying 192.168.1.79...
Connected to 192.168.1.79.
Escape character is '^]'.
*************************************************************************
Welcome to ZXAN product C320 of ZTE Corporation
*************************************************************************
Last login time is 09.24.2019-17:36:20-UTC, 0 authentication failures happened s
ince that time.
Username:password
Password: password
ZXAN>en
Password: zxr10
ZXAN#
1) Добавить шасси и установленные платы в конфигурацию системы (иногда их нужно прописывать в ручную)
ZXAN(config)#show rack
Rack RackType SupShelfNum CfgShelfNum
-------------------------------------------------------------------------------
1 C320Rack 1 1
ZXAN(config)#
ZXAN(config)#add-rack rackno 1 racktype C320Rack
%Code 60269: Rack type has configed!
ZXAN(config)#show shelf
Rack Shelf ShelfType CleiCode Serial-Number Power(W) Voltage(V) Current(A)
-----------------------------------------------------------------------------
1 1 C320_SHELF UNKNOWN 721930300072 66.000 N/A. N/A.
ZXAN(config)#add-shelf rackno 1 shelfno 1 shelftype C320_SHELF
%Code 60268: Shelf type has configed!
ZXAN(config)#
ZXAN(config)#add-card rackno 1 shelfno 1 slotno 1 GTGO
%Code 60267: Board type has configed!
ZXAN(config)
ZXAN#show subcard
Rack Shelf Slot Subcard CfgType RealType Port SoftVer Status PhySlot
-------------------------------------------------------------------------------
1 1 4 1 UCDC/3 UCDC/3 3 N/A. INSERVICE N/A
ZXAN#
ZXAN(config)#add-subcard rackno 1 shelfno 1 slotno 4 subcardno 1 UCDC/3
%Code 60307: Sub card has been configured.
2) Просмотреть текущую конфигурацию
ZXAN#showrunning-config
3) Можно обратить внимание что большая часть портов в конфигурации отключена:
interface gpon-olt_1/1/1
shutdown
linktrap disable
!
Пример настройки OLT для организации передачи данных с ONT ZTE ZXA10 F601 и ELTEXNTU-1
1) Включаем PON порт и смотрим список подключенных на него ONT
ZXAN(config)#interface gpon-olt_1/1/1
ZXAN(config-if)#no shutdown
ZXAN(config-if)#exit
ZXAN(config)#show gpon onu uncfg
OnuIndex Sn State
---------------------------------------------------------------------
gpon-onu_1/1/1:1 ZTEGC40FA882 unknown
gpon-onu_1/1/1:2 ELTX620002BC unknown
ZXAN(config)#
2) Создаем профили для ONT
ZXAN(config)#gpon
ZXAN(config-gpon)#profile traffic 100M sir 10000000 pir 10000000
[Successful]
ZXAN(config-gpon)#exit
ZXAN(config)#pon
ZXAN(config-pon)#onu-profile gpon line INETDefault
ZXAN(config-gpon-line)#tcont 1 name InetD profile default
ZXAN(config-gpon-line)#gemport 1 name InetD tcont 1
ZXAN(config-gpon-line)#
ZXAN(config-gpon-line)#exit
ZXAN(config-pon)#onu-profile gpon remote INETVlan2200
ZXAN(config-gpon-remote)#service INTERNET gemport 1 cos 0 vlan 2200
ZXAN(config-gpon-remote)#vlan port eth_0/1 mode tag vlan 2200
ZXAN(config-gpon-remote)#exit
ZXAN(config-pon)#exit
ZXAN(config)#
3) Добавим VLAN услуги на UPLINK порт OLT
ZXAN(config)#vlan 2200
ZXAN(config-vlan2200)#name INTERNET
ZXAN(config-vlan2200)#exit
ZXAN(config)#interface gei_1/4/1
ZXAN(config-if)#switchport vlan 2200 tag
ZXAN(config-if)#exit
ZXAN(config)#exit
4) Добавим не авторизованную ONT в конфигурацию системы
ZXAN#show gpon onu uncfg
OnuIndex Sn State
---------------------------------------------------------------------
gpon-onu_1/1/1:1 ZTEGC40FA882 unknown
gpon-onu_1/1/1:2 ELTX620002BC unknown
ZXAN(config)#interface gpon-olt_1/1/1
ZXAN(config-if)#onu 1 type ZTE-F601 sn ZTEGC40FA882
.[Successful]
ZXAN(config-if)#onu 1 profile line INETDefault remote INETVlan2200
..[Successful]
ZXAN(config-if)#exit
ZXAN(config)#interface gpon-onu_1/1/1:1
ZXAN(config-if)#service-port 1 vport 1 user-vlan 2200 vlan 2200
ZXAN(config-if)#exit
5) Проверим статус подключенной и настроенной ONT
ZXAN#show gpon onu state
OnuIndex Admin State OMCC State Phase State Channel
--------------------------------------------------------------
1/1/1:1 enable enable working 1(GPON)
ONU Number: 1/1
6) Проверить прохождение трафика можно посмотрев таблицу МАС адресов на OLT
ZXAN#show mac
Total mac address : 5
Mac address Vlan Type Port Vc
-------------------------------------------------------------------------------
a8f9.4bab.a139 2200 Dynamic gpon-onu_1/1/1:1 vport 1
0000.1b0c.7c57 4 Dynamic gei_1/4/1
3c97.0edd.f353 4 Dynamic gei_1/4/1
a8f9.4bab.a131 4 Dynamic gei_1/4/1
3c97.0edd.f353 2200 Dynamic gei_1/4/1
ZXAN#
В таблице видно 2 записи в VLAN 2200, одна запись на порту ONT, вторая запись на UPLINKпорту OLT.

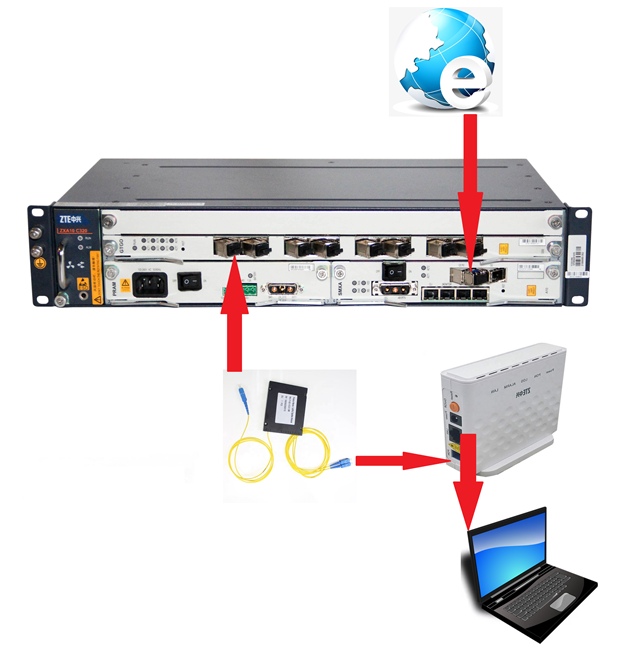

7) Добавим абонентский терминал Элтекс NTU-1 в конфигурацию системы
ZXAN(config)#show gpon onu uncfg
OnuIndex Sn State
---------------------------------------------------------------------
gpon-onu_1/1/1:2 ELTX620002BC unknown
ZXAN(config)#interface gpon-olt_1/1/1
ZXAN(config-if)#onu 2 type ZTE-F601 sn ELTX620002BC
.[Successful]
ZXAN(config-if)#onu 2 profile line INETDefault remote INETVlan2200
.[Successful]
ZXAN(config-if)#exit
ZXAN(config)#interface gpon-onu_1/1/1:2
ZXAN(config-if)#service-port 1 vport 1 user-vlan 2200 vlan 2200
ZXAN(config-if)#exit
8) Просмотр информации о установленных GPON SFP модулях в шасси
ZXAN#show interface optical-module-info gpon-olt_1/1/1
Optical module information:gpon-olt_1/1/1
Basic-info:
Vendor-Name : EOPTOLINK INC Vendor-Pn : EOLS-GT-37-D-DM
Vendor-Sn : SJ1X220854 Version-Lev : 1.0
Production-Date: 180421 Module-Type : SFP/SFP+
Wavelength : 1490 (nm) Connector : SC
OTDR : NON-OTDR OTDR-Version : N/A
Fiber-Type : N/A
Class : N/A
Trans-Distance : 20(km)
Material-Number: N/A
Register-Data : N/A
Diagnostic-info:
RxPower : N/A TxPower : 6.312(dbm)
TxBias-Current : 22.826 (mA) Laser-Rate : 25(100Mb/s)
Temperature : 35.562 (c) Supply-Vol : 3.243(v)
Alarm-thresh:
RxPower-Upper : 3 (dbm) RxPower-Lower : -20(dbm)
TxPower-Upper : 9 (dbm) TxPower-Lower : -14(dbm)
Bias-Upper : 131(mA) Bias-Lower : 0 (mA)
Voltage-Upper : 7 (v) Voltage-Lower : 0 (v)
Temperature-Upper: 90 (c) Temperature-Lower: -45(c)
Configuration-Module-Class: N/A
ZXAN#
9) Просмотр информации по уровню оптического сигнала на передаче и приеме ONT
ZXAN#show pon power attenuation gpon-onu_1/1/1:1
OLT ONU Attenuation
--------------------------------------------------------------------------
up Rx :-27.447(dbm) Tx:2.294(dbm) 29.741(dB)
down Tx :6.312(dbm) Rx:-22.146(dbm) 28.458(dB)
10) Просмотр состояния PON порта ONT
ZXAN#show gpon remote-onu interface pon gpon-onu_1/1/1:2
Interface: pon_0/1
GEM blocklen: 48 (bytes)
SF threshold: 5
SD threshold: 9
Alarm: enable
Alarm disable interval: 0
Total T-CONT number: 8
Piggyback DBA rpt mode: mode0 only
Whole ONU DBA rpt mode: not support
Rx optical level: -21.806(dBm)
Lower rx optical threshold: ont internal policy
Upper rx optical threshold: ont internal policy
Tx optical level: 2.896(dBm)
Lower tx optical threshold: ont internal policy
Upper tx optical threshold: ont internal policy
ONU response time: 0(ns)
Power feed voltage: 3.32(V)
Laser bias current: 20.850(mA)
Temperature: 51.516(C)
11) Просмотр детальной информации по состоянию ONT
ZXAN#show gpon onu detail-info gpon-onu_1/1/1:2
ONU interface: gpon-onu_1/1/1:2
Name: ONU-1:2
Type: ZTE-F601
State: ready
Configured channel: auto
Current channel: 1(GPON)
Admin state: enable
Phase state: working
Config state: success
Authentication mode: sn
SN Bind: enable with SN check
Serial number: ELTX620002BC
Password:
Description: ONU-1:2
Vport mode: gemport
DBA Mode: Hybrid
ONU Status: enable
OMCI BW Profile:
Line Profile: INETDefault
Service Profile: INETVlan2200
ONU Distance: 1m
Online Duration: 0h 54m 20s
FEC: none
FEC actual mode: N/A
1PPS+ToD: disable
Auto replace: disable
Multicast encryption:disable
Multicast encryption current state:N/A
------------------------------------------
Authpass Time OfflineTime Cause
1 2019-09-25 13:18:00 2019-09-25 13:18:01 LOSi
2 2019-09-25 13:18:08 0000-00-00 00:00:00
3 0000-00-00 00:00:00 0000-00-00 00:00:00
4 0000-00-00 00:00:00 0000-00-00 00:00:00
5 0000-00-00 00:00:00 0000-00-00 00:00:00
6 0000-00-00 00:00:00 0000-00-00 00:00:00
7 0000-00-00 00:00:00 0000-00-00 00:00:00
8 0000-00-00 00:00:00 0000-00-00 00:00:00
9 0000-00-00 00:00:00 0000-00-00 00:00:00
10 0000-00-00 00:00:00 0000-00-00 00:00:00
