Краткий обзор оборудования ZXA10 C300 / C350 / C320 (V2.1.0)
Особенности продукта:
- Многопользовательские сервисы
- Порты высокой плотности
- Единая платформа мультисервисного доступа
- Идеальная функция защиты
- Комплексная функция безопасности
- Расширенная функция обслуживания

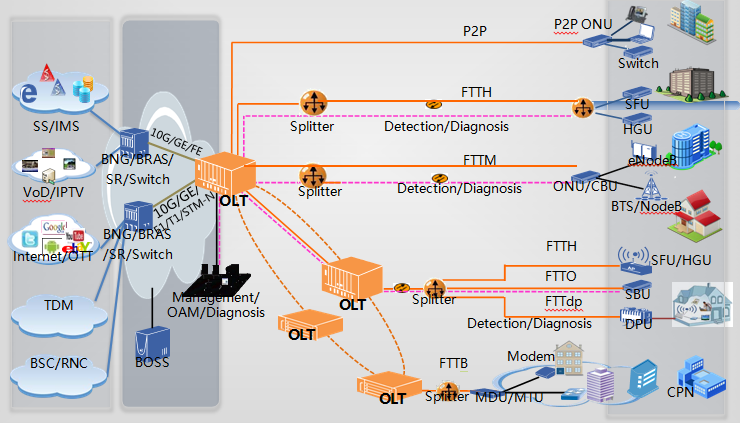

Позиция продукта:

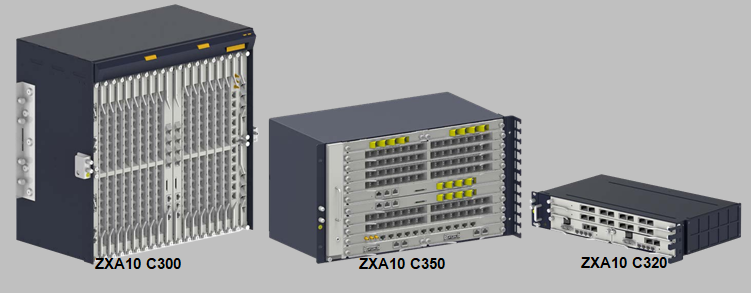

Тип изделия:
Краткое описание:
| C300 | C350 | C320 |
Height | 10U (19 inch/21 inch) | 6U (19 inch) | 2U (19 inch) |
Management interface | Out-of-band NM (RJ45) Local serial port (Console) | Out-of-band NM (RJ45) Local serial port (Console) | Out-of-band NM (RJ45) Local serial port (Console) |
Uplink interface | GE /10GE | GE /10GE | GE /10GE |
Service interface | GPON/XG-PON1/ XGS-PON EPON/10G-EPON Ethernet (P2P) TDM |
GPON/XG-PON1/ XGS-PON P2P | GPON/XG-PON1/ XGS-PON EPON/10G-EPON P2P |
Service card slot | 14/16 | 7 | 2 |
Power | -48V/-60V DC , 1:1 | -48V/-60V DC , 1:1 | -48V/-60V DC，1:1 110V/220V AC |

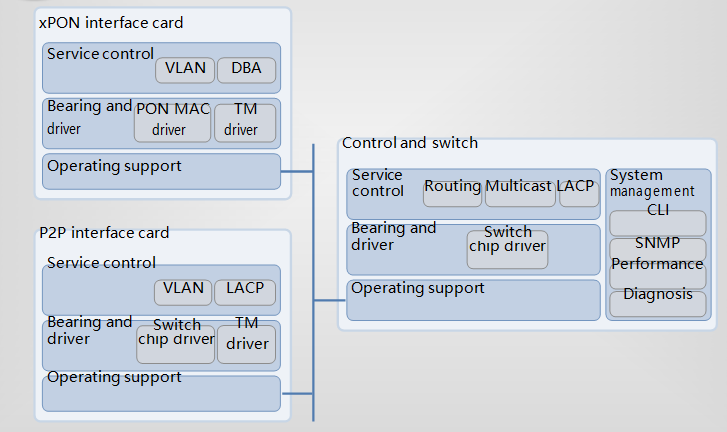

Архитектура программного обеспечения:

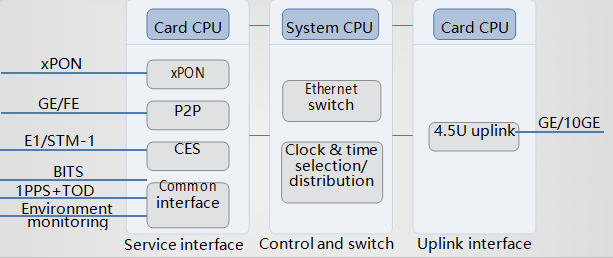

Аппаратная Архитектура:
- Модуль служебного интерфейса: предоставляет интерфейсы для доступа к различным службам, декапсулирует / инкапсулирует данные абонента в кадры Ethernet для внутренней коммутации Ethernet.
- Модуль управления и коммутации: поддерживает конвергентную коммутацию Ethernet и IP-маршрутизацию.
- Модуль интерфейса восходящего канала: обеспечивает интерфейс GE или 10GE восходящего канала на сетевой стороне.
Список карт:
Card Type | Card Name | Card Interface | Shelf Type |
GTGO | GPON × 8 | C300/C350/C320 | |
GTGH | GPON × 16 | C300/C350/C320 | |
GTXO | XG-PON1 × 8 | C300/C350/C320 | |
PON interface card | GTBO | GPON/XG-PON1 × 8 | C300/C350/C320 |
GTTO | XGS-PON × 8 | C300/C350/C320 | |
ETGO | EPON × 8 | C300/C320 | |
ETGH | EPON × 16 | C300/C320 | |
ETTO | 10G-EPON× 8 | C300/C320 | |
ETXD | 10G-EPON× 2 | C300 |

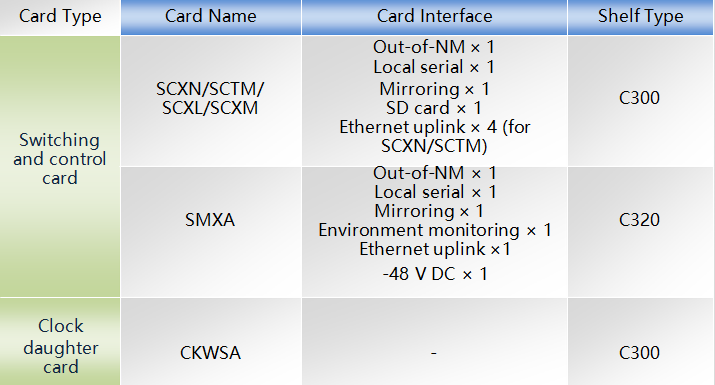

Card Type | Card Name | Card Interface | Shelf Type |
XUTQ/XUVQ | 10GE × 4 | C300 | |
GUFQ/GUSQ | GE × 4 | C300 | |
Uplink card | HUTQ/HUVQ | 10GE × 2 + GE × 2 | C300 |
UCDC/1 | GE × 2 | C320 | |
UCDC/3/5 | 10GE × 1 + GE × 1 | C320 | |
Ethernet interface card | GDFO | GE × 8 | C300 |
FTGK | GE × 48 | C300/C350/C320 | |
TDM interface card | CTLA | STM-1 ×2/STM-4 × 1 | C300 |
CTUB/CTBB | E1 × 32 | C300 | |
CTTB | T1 × 32 | C300 |

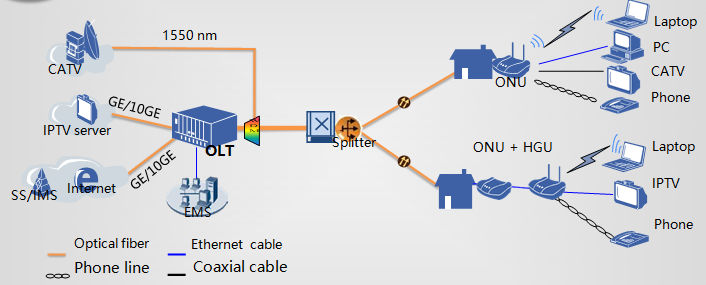

Решение FTTH:
- Поддерживает мультисервисный доступ, включая голосовую связь, Интернет, IPTV и CATV.
- Поддерживает высокую пропускную способность (50 Мбит / с - 1000 Мбит / с).
- Поддерживает архитектуру «точка-множество точек» для упрощения управления и сокращения OPEX

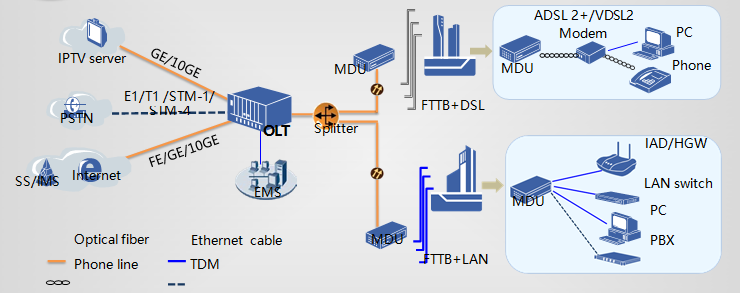

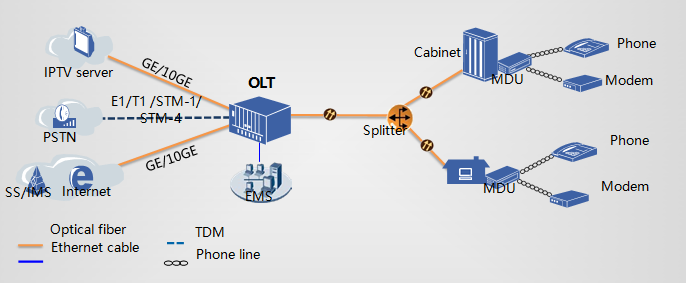

Решение FTTB:
- Повторное использование телефонных линий и кабелей Ethernet, экономия капитальных и операционных затрат.
- Поддерживает мультисервисный доступ, включая данные, голос и видео.
- Поддерживает высокую пропускную способность (10 Мбит/с - 100 Мбит/с)

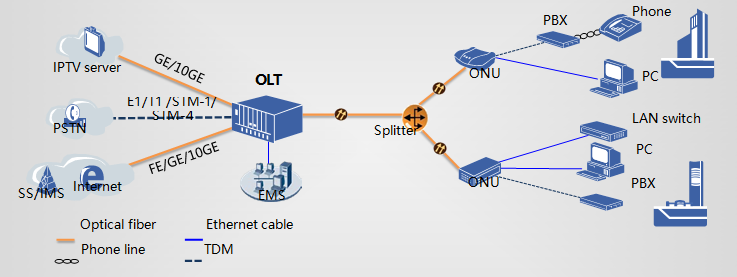

Решение FTTO:
- Поддерживает мультисервисный доступ, включая TDM, PBX, голос, данные и IPTV.
- Поддерживает высокую пропускную способность (100 Мбит / с - 1000 Мбит / с).
- Снижает OPEX.
Решение FTTC:
- Поддерживает мультисервисный доступ, включая голосовой, Интернет и видео.
- Поддерживает высокую пропускную способность (100 кбит / с - 100 Мбит / с).
- Повторно использует текущие ресурсы меди, снижая капитальные и операционные затраты.

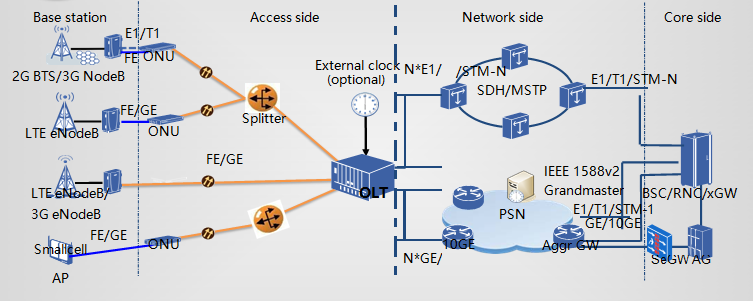

Решение FTTM:
- Поддерживает недорогие и гибкие решения для мобильной транспортной сети.
- Поддерживает высокую пропускную способность для мобильного транзитного доступа (достигает 1 Гбит / с).
- Удовлетворяет требованиям как макростанций, так и микростанций.

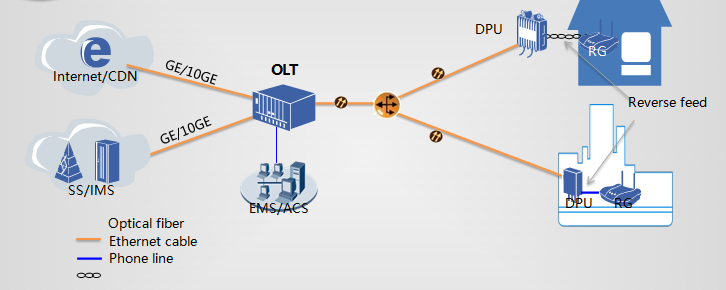

Решение FTTdp:
- Поддерживает высокую пропускную способность (100 - 500 Мбит / с).
- Поддерживает обратную подачу питания и гибкое развертывание.
- Повторно использует текущий ресурс меди и поддерживает FTTH OAM, сокращая CAPEX и OPEX.

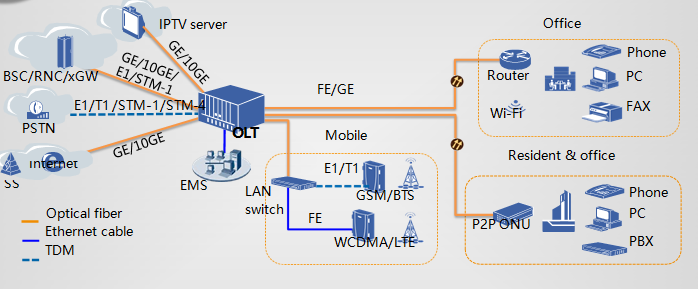

P2P решение:
- Обеспечивает абонентам высокую пропускную способность (достигает 1 Гбит / с).
- Обеспечивает гарантию безопасности.
- Снижает капитальные затраты (по сравнению с доступом через Ethernet).
