Конфигурация оборудования для схемы 16х10GE по одному волокну на 120 км

Описание

Для передачи 8х10GE по одному волокну на расстояние 120 км.
Начальная потребность в емкости 8x10Gb.
Перспективная до 16x10G

Потери в линии не более 25дБ
При использовании 80km SFP+ запас бюджета мощности более 5 дБ

DWDM SFP+ модули на 80 км установлены в оборудование пользователя
Сигнал от DWDM SFP+, работающих на каналах 21-28 попадает на DWDM мультиплексор, этот же мультиплексор выполняет разделение группового сигнала каналов 60-53 для тракта приема.
С мультиплексора сигнал идет EDFA усилитель и на RB Filter который объединяет сигнал приема и передачи в одно волокно, на приеме установлен DCM и предусилитель EDFA.

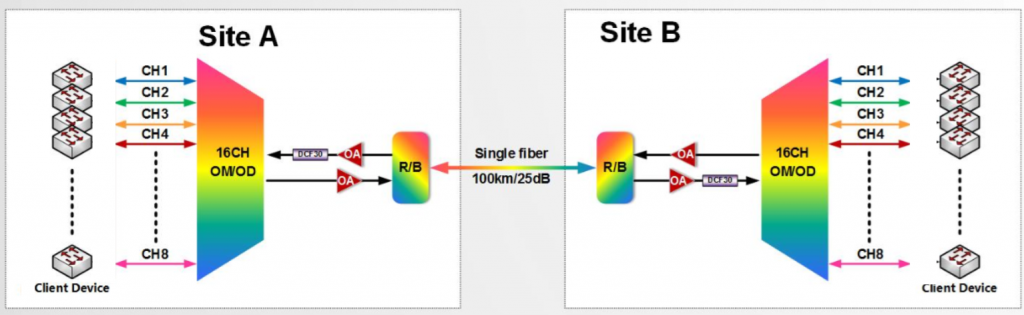

Схема включения



Описание платформы

Платформа высотой 2U предназначена для установки в 19" конструктив идет в комплекте с платой управления и 2мя платами питания AC или DC .

Имеет возможность централизованного управления и мониторинга. Компактное исполнение и универсальность платформы позволяет постепенно увеличивать емкость волоконно оптической линии от 1G до 400G без замены платформы, путем установки дополнительных плат

DWDM мультиплексор/демультиплексор 16 каналов + Red Blue фильтр предназначен для разделения и объединения 2х диапазонов DWDM сигналов:

- Red-band: 1548~1561nm, C36~C21

- Blue-band: 1529~1542nm, C60~C45

DCM dispersion compensation module это пассивный оптический элемент, выполненный в виде карты для установки в шасси оптической платформы. Предназначено для внесения отрицательной дисперсии в оптический сигнал DWDM. DCM используется для компенсации дисперсии внесенной стандартным G.652 волокном SMF (single-mode G.652 NDSF - Non Dispersion Shifted Fiber) в С-диапазоне.

EDFA усилитель мощности оптического сигнала предназначен для компенсации потерь внесенных оптическим трактом

Предлагаем Вам рассмотреть наше предложение на поставку оборудования: DWDM

Наименование

Артикул

Количество

Начальная конфигурация 8х10GE

2U chassis (88×442×220, suitable for 19" or 23"cabinet, ETSI 300mm/600mm cabinets, double AC/DC power 1+1 backup), with NCP management card (network management interface supports 3*SFP ports and 2*RJ45 ports, support SNMP,Web, Telnet)

OTNS8600 II

2

16 Channel Single fiber bidirectional Mux/Demux card (OM: C21~C36, OD: C45~C60, 100GHz, LC, Including R/B coupler)

B16DA-R/B

1

16 Channel Single fiber bidirectional Mux/Demux card (OM: C45~C60, OD: C21~C36, 100GHz, LC, Including R/B coupler)

B16DB-R/B

1

C band (staturated input optical power +3dBm, maximum output optical power +20dBm, gain 17dB, LC)

B2017N

2

C-band optical amplification unit (saturation input optical power -4dBm, maximum output optical power +16dBm, gain 20dB, LC)

P1620N

2

Dispersion compensation optical card (G.652 optical fiber equivalent compensation 30km)

DCF30A

2

Optical transceiver, SFP+, 10G, DWDM, 80km, LC CH:21-28,53-60

ST-SDXZ-CXX

16

Расширение до 16х10GE

Optical transceiver, SFP+, 10G, DWDM, 80km, LC CH:28-35,45-52

ST-SDXZ-CXX

16


Для сравнения аналогичный проект составленный на полностью пассивном оборудовании:

Наименование

Количество

DWDM MUX 8 каналов

4

 SFP + 80 km

32

DCM 40 km

2

RB Filter

2

Booster EDFA

2

Pre-Amplifier EDFA

2

Шасси для установки модулей

4


Таким образом построенное на нашем оборудовании решение по цене сопоставимо с со сборным комплектом, но обладает рядом преимуществ:

  • Централизованное управление и мониторинг каналов SNMP/WEB

  • Резервирование питания

  • 3R регенерация сигналов клиентов

  • Компактное исполнение

  • Масштабируемость

  • Высокое качество элементов
