Передача 1GE на 200-250 км. Варианты решения.

Описание






Вариант 1

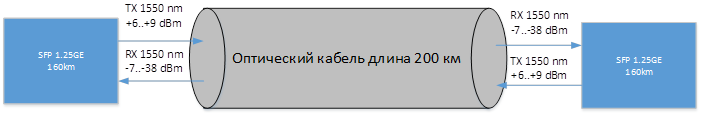

При использовании SFP модулей с бюджетом 44дБ:
Расчетное затухание в линии 0,19-0,20 дБ/км, что при длине линии 200 км составит не более 40 дБ.
При этом остается запас бюджета мощности около 4 дБ, из которых 1,2-2 дБ потери напатчкордах, и более 2дБ – эксплуатационный запас.

Таким образом модули NS-SFP-1.25G-ZX160D , могут гарантированно работать в таких условиях.

Вариант 2

При длине линии более 200 км, но не более 250 км, мы должны использовать оптический усилитель DWDM EDFA.


При использовании SFP модулей с бюджетом 44дБ:
Максимальное затухание в линии 0,22 дБ/км, что при длине линии 250 км составит не более 55 дБ.
При таком затухании необходимо использовать оптический усилитель (Booster).
Выходной уровень усилителя +20 дБм, коэффициент усиления +17 дБ.

С предложенными выше характеристиками мы гарантированно обеспечиваем работоспособность сети.
Если фактическое затухание в линии окажется ниже, то можно использовать более дешевые SFP модули, не на 160 км, а на 120 (чувствительность на приеме -31дБ).
Таким образом модули NS-SFP-1.25G-ZX160D, могут гарантированно работать в таких условиях.

Описание оборудования на сайте:

Шасси DWDM платформы с возможностью установки 3х плат , с резервированием питания, управление WEB, Telnet, SNMP

Усилитель DWDM EDFA Booster

Вариант 1

Наименование

Артикул

Количество

Оптический трансивер NS-SFP-1.25G-ZX160D дальность до 160km, длина волны 1550nm, LC, DDM

NS-SFP-1.25G-ZX160D

2


Вариант 2

Наименование

Артикул

Количество

Оптический трансивер NS-SFP-1.25G-ZX160D дальность до 160km, длина волны 1550nm, LC, DDM

NS-SFP-1.25G-ZX160D

2

1U active chassis (44×442×220, siutable for 19"or 23"cabinet, ETSI 300mm/600mm cabinets, double AC/DC power 1+1 backup), with NCP management card (network management interface supports 3*SFP ports and 2*RJ45 ports, support SNMP,Web, Telnet)

OTNS8600 Ⅰ

2

C band (staturated input optical power +3dBm, maximum output optical power +20dBm, gain 17dB, LC)

B2017N

2
