Бюджетное решение для передачи 8х10GE по одному волокну на расстояние 30 км

Описание

Для передачи 8х10GE по одному волокну на расстояние 30 км

Потери в линии - не более 7дБ.

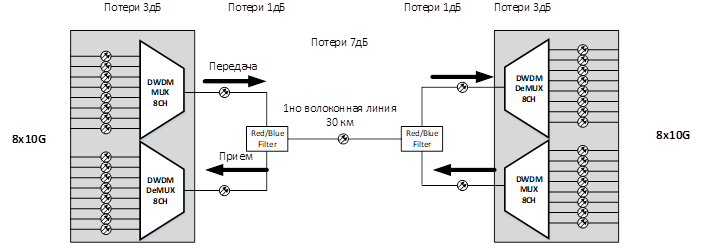

Вариант 1 Полностью пассивное решение

Для объединения сигналов используется мультиплексоры 1х8, которые при помощи red/blue фильтра объединяют тракты приема и передачи в одно волокно


Общие потери в тракте 15 дБ

При бюджете мощности SFP+ модулей 40 км составляет 14 дБ.

Поэтому для реализации потребуется установка 80 км SFP+ модулей с бюджетом 23дБ.
В этой схеме в идеальных условиях могут заработать 40 км
DWDM SFP+, но запаса бюджета мощности не будет.

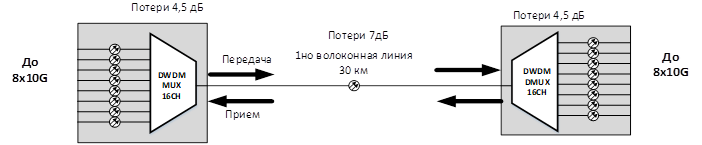

Вариант 2 Полностью пассивное решение


Общие потери в тракте 16 дБ

При бюджете мощности SFP+ модулей 40 км составляет 14 дБ.

Поэтому для реализации потребуется установка 80 км SFP+ модулей с бюджетом 23дБ.

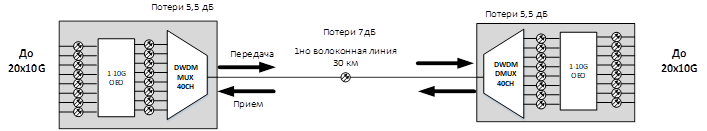

Вариант 3

В качестве альтернативного варианта может использоваться DWDM платформы, в которую установлен 40 канальный AWG DWDM мультиплексор и платы OEO для подключения абонентских интерфейсов. Управление и мониторинг через SNMP, WEB, CLI.

В такой конфигурации возможно реализовать до 20 двунаправленных каналов передачи данных на скорости до 10GBit/s


Общие потери в тракте 18 дБ. При использовании 80км SFP+ запас составляет около 5 дБ

DWDM SFP+ модули на 80 км установлены в карты OTDX, которые предназначены для адаптации пользовательских сигналов 10GE к сетке частот DWDM, и выполняют 3R регенерацию сигналов.

Сигнал от DWDM SFP+ попадает на DWDM мультиплексор, М40 который объединяет сигнал в групповой и передает по одному оптическому волокну.

Описание платформы

Платформа высотой 2U предназначена для установки в 19" конструктив идет в комплекте с платой управления и 2мя платами питания AC или DC .

Имеет возможность централизованного управления и мониторинга WEB, TELNET, SNMP. Компактное исполнение и универсальность платформы позволяет постепенно увеличивать емкость волоконно оптической линии от 1G до 400G без замены платформы, путем установки дополнительных плат

Карта OTDX 3R регенерация сигнала, предназначена для подключения пользовательских интерфейсов 10GE и DWDM SFP+ модулей работает на скорости 1.25Gbit/s~11.3Gbit/s

Карта М40 оптического Мультиплексора DWDM на 40 каналов

Наименование

Количество

Вариант 1

SFP + 40 km

16

DWDM Mux 8 длин волн

4

RB Filter

2

Шасси для DWDM модулей

4

Вариант 2

SFP + 80 km

16

DWDM Mux 16 длин волн

2

Шасси для DWDM модулей

2


Таким образом построенное на DWDM платформе решение по цене сопоставимо пассивным комплектом, но имеет ряд преимуществ:

  • Централизованное управление и мониторинг каналов SNMP/WEB

  • Резервирование питания

  • 3R регенерация сигналов клиентов

  • Адаптация пользовательских 10G к DWDM сети

  • Компактное исполнение

  • Масштабируемость до 20x10 GE

  • Возможность реализации резервирования оптического линейного тракта.

  • Высокое качество элементов

Возможна поставка платформы в 1U исполнении с одной платой OEO
