Передача 8*10G каналов по 1 волокну с резервированием

Описание

Описание решения

Для передачи 8 каналов 10GE на расстояние до 40 Км по одному оптическому волокну с резервированием линейного тракта необходимо следующее оборудование:

- SFP+ модули для подключения клиентского трафика*;

- медиаконвертерное шасси NS-M6000 для преобразования несущих длин волн к сетке частот DWDM*;

- DWDM MUX/DEMUX для объединения/разделения несущих в один групповой канал;

- устройство резервирования линейного оптического тракта 1+1 OPS-1551.



* Если оборудование пользователя позволяет установить DWDM SFP модули, то данные позиции не обязательны для заказа.

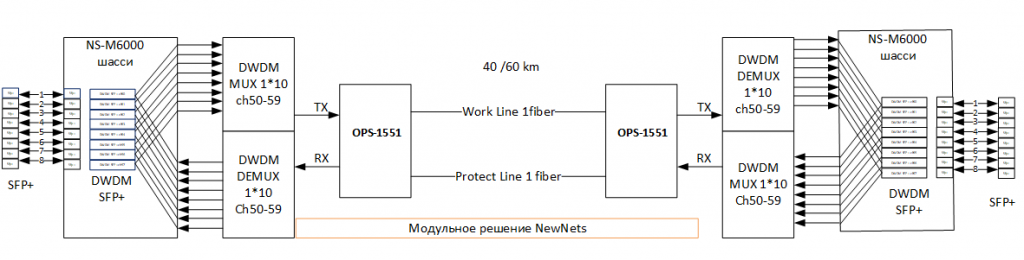

Схема включения:



Особенности

Данные с оборудования пользователя подключаются при помощи 10G SFP+ на медиаконвертерное шасси, которое выполняет 3R регенерацию сигналов и при помощи DWDM модулей формирует 8 оптических (22-29) каналов, которые при помощи MUX объединяются в групповой сигнал. OPS разделяет сигнал на 2, выполняет поляризацию, и передает через 2 оптических волокна, на приемной стороне проводится анализ принимаемого сигнала с основной и резервной линии и данные передаются на DEMUX после которого происходят обратные преобразования: разделение группового сигнала на отдельные несущие и передача к медиаконвертерному шасси, который передает дальше данные к оборудованию пользователя.



Преимущества

Простая схема включения, что минимизирует вероятность отказа

Резервирование питания активных элементов

Возможность мониторинга по SNMP с любой системы управления



Технические характеристики

DWDM SFP+ модули с бюджетом 24 дБ

Потери в MUX/DEMUX не более 3,5 дБ

Потери в OPS в тракте передачи не более 4 дБ, в тракте приема не более 2,5 дБ

Одноволоконная система DWDM с резервированием
