Использование технологии xPON для города

Задача:

Составить спецификацию всех компонентов для «пилотного» проекта на 2500 абонентов GPON

Вообразим, что магистральный кабель завели в воображаемый дом. Всю пассивную часть начиная с ODF, сплиттера и заканчивая патчкордом от розетки до ONT включить в спеку.

Дом на 32 абонента, 8 этажей. В подвале поставили ODF, в нем расположили сплиттер на 1x32, 32 дроп кабеля протянули по этажам. (заложить с запасом дроп кабеля.)

Описание решения:

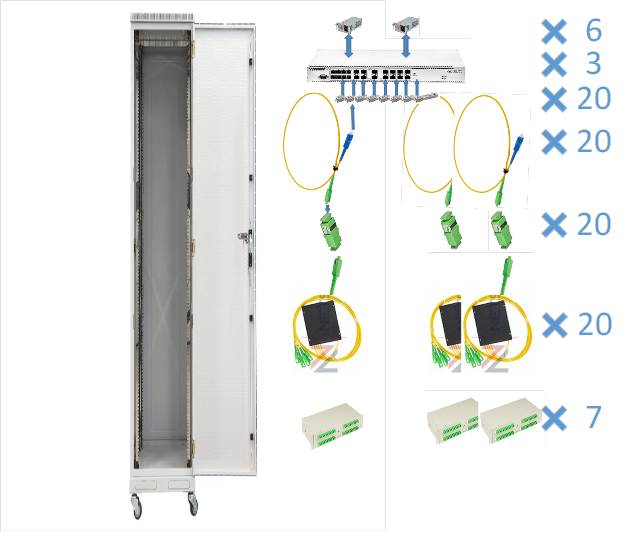

Станционная часть:

Для подключения 2500 ONT и коэффициенте деления 1х128, требуется задействовать 20 PON портов на OLT, мы предлагаем использовать 3 LTP-8X, в комплекте с 20ю SFP GPON Class C++.
Каждая LTP-8x комплектуется 2мя блоками питания AC220

Оборудование размещается в 19” стойке.

Для подключения 2500 абонентов потребуется подключить 79 домов, по 32 абонента в каждом. К каждому дому прокладывается 4х волоконный кабель, следовательно, на станции необходимо предусмотреть оптический кросс на 316 подключений. Выбираем оптический кросс на 48 портов SC/APC для ввода магистрального кабеля.

Для обеспечения коэффициента деления 1х128 на станционной стороне дополнительно устанавливается оптический PLC сплиттер 1х4. Таким образом на одном GPON порту OLT будет подключено 4 дома по 32 абонента в каждом.

Так как на SFP OLT порт для подключения SC/UPC, а на сплиттере порты SC/APC – то для их соединения используются переходные патчкорды SC/UPC-SC/APC 1m + адаптеры SC/APC.

Описание магистральной части: выбор, тип, длина оптического кабеля от станции до домов не рассматривается в данном документе.

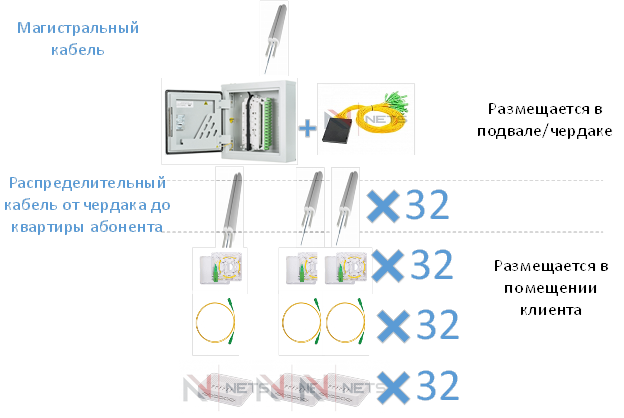

Распределительная сеть:

В каждом доме в подвале устанавливается антивандальный пылевлагозащищенный шкаф с кассетами для ввода магистрального и абонентского оптического кабеля и портами SC/APC. Магистральный кабель емкостью до 16 портов , абонентские подключения до 32 портов. В шкафу размещается PLC сплиттера 1х32 с портами SC/APC в формате ABS Box.

От общедомового шкафа в подвале в помещение каждого абонента прокладывается одноволоконный FTTH оптический кабель с волокном G657A, устойчивым к изгибам.

В помещении пользователя FTTH кабель терминируется в оптической розетке. К которой при помощи оптического патчкорда SC/APC-SC/APC 1m, подключается абонентский терминал NTU-1.

Наименование товара	Количество на дом	Количество всего
Станционное оборудование OLT LTP-8X rev.C	-	3
Модуль SFP xPON 2,5 GE, class C++ (LTE3680P-BC+2)	-	20
Модуль питания PM160-220/12 для LTP-8X	-	6
Шкаф телекоммуникационный напольный 19",27U(600x600), ШТ-НП-27U-600-600-П, передняя дверь перфорированная	-	1
Органайзер кабельный горизонтальный с крышкой ОКГК-19"-1U	-	6
Сплиттер ABS Box PLC 1/4, длина 1-1.5m, буфер 3mm - SC/APC	-	20
Адаптер оптический SC/APC	-	20
Патчкорд оптический SC/APC-SC/UPC 1м, 3мм, G657A1	-	20
Кросс оптический ШКО-С-2U-48, укомплектованный (48 портов SC/APC)	-	7
Шкаф антивандальный  ШКОН-КПВ-64-SC(APC)  полный комплект	1	79
Сплиттер ABS Box PLC 1/32, длина 1-1.5m, буфер 3mm - SC/APC	1	79
Кабель оптический FTTx, 1 волокно, 657A	650	51350
Розетка оптическая абонентская FTTH-RS-02(Комплект SA)	32	2500
Патчкорд оптический 2,0мм SM SC/APC-SC/APC 1м G.675A	32	2500
Абонентский терминал Eltex ONT NTU-1	32	2500
