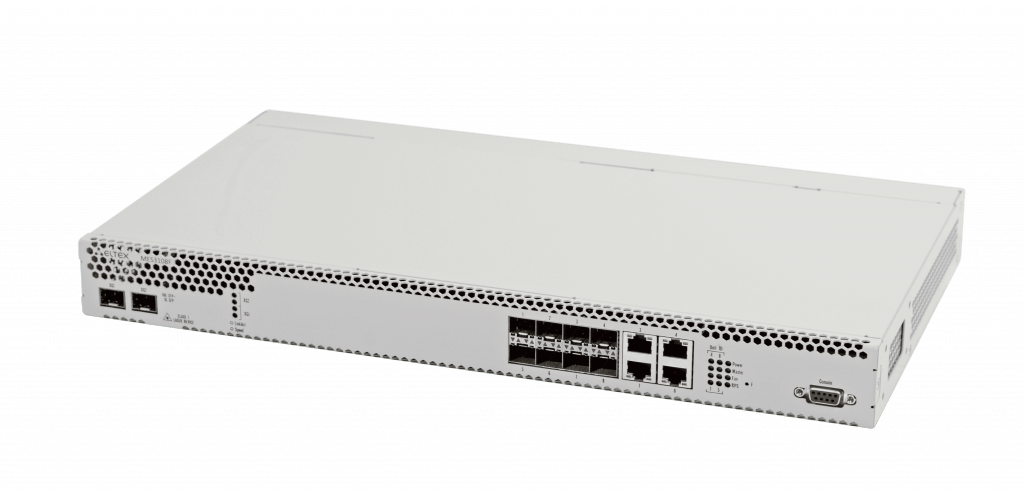

Ethernet-коммутатор MES3108F

Элтекс
Артикул: MES3108F
Зарегистрируйтесь, чтобы получить скидку!

Производство окончено

может использоваться аналог MES3308F

Коммутатор MES3108F с пропускной способностью 56 Гбит/c, имеет 4 100/1000BASE-X (SFP) порта, 4 Combo-порта, 2 10G Base-X/1000Base-X(SFP+/SFP) порта и консольный порт RS-232/DB-9

Коммутаторы серии MES3100 обладают высоким запасом по производительности благодаря универсальным интерфейсам, работающим на скорости 10Гбит/с или 1Гбит/с.

Отличительные черты коммутаторов MES - поддержка статической и динамической маршрутизации, наличие 2 интерфейсов 10Гбит/с (SFP+), возможность объединения в стек до 8 устройств, резервирование источников питания с возможностью горячей замены.

Поддержка протокола быстрой сходимости EAPS позволяет получить время сходимости оптического кольца менее 200 мс и обеспечивает беспрерывное предоставление сервисов.

Поддержка двух модулей питания с возможностью автоматического переключения на резервный модуль и горячей замены модулей питания.

Ключевые особенности

  • Высокая производительность
  • Поддержка стекирования
  • До 4 портов 10G  в базовой конфигурации
  • Резервирование источников питания с возможностью горячей замены
  • Расширенные функции L2
  • Поддержка функций L3
  • Front-to-back вентиляция



 MES3108F

 MES3316F

MES3324F

MES3324

Общие параметры

Интерфейсы

1000BASE-X/100BASE-FX (SFP)

4

12

20

-

10/100/1000BASE-T

-

-

-

20

10/100/1000BASE-T/ 1000BASE- X/100BASE-FX Combo

4

10GBASE-R (SFP+)/1000BASE-X (SFP)

4

10/100/1000BASE-T (OOB)

1

Консольный порт

RS-232 (RJ-45)

Производительность

Пропускная способность

96 Гбит/с

112 Гбит/с

128 Гбит/с

Производительность на пакетах длиной 64 байта

71 MPPS

95 MPPS

Объем буферной памяти

1,5 Мбайт

Объем ОЗУ (DDR3)

512 Мбайт

Объем ПЗУ (RAW NAND)

512 Мбайт

Таблица MAC-адресов

16K

Таблица VLAN

4094

Количество L2 Multicast групп

4K

Количество ARP-записей¹

4K

Link Aggregation Groups (LAG)

48, до 8 портов в одном LAG

Максимальный размер ECMP- групп

8

Качество обслуживания QoS

8 выходных очередей для каждого порта

Объем ТСАМ

Для обработки трафика: 3K х 24 Б Для маршрутизации: 13K

Размер Jumbo-фреймов

10240 Байт

Стекирование

8 устройств



Интерфейсы
  • 4 х 100/1000BASE-X (SFP)
  • 4 х 10/100/1000BASE-T/1000BASE-X/100BASE-FX (Combo)
  • 2 х 10G Base-X/1000Base-X(SFP+/SFP)
  • Консольный порт RS-232/DB-9
Производительность
  • Производительность - 56 Гбит/c
  • Производительность на пакетах длиной 64 байта - 41 MPPS
  • Таблица MAC-адресов - 16К
  • Количество активных VLAN - 4К
  • Таблица ACL - 2К
  • Размер Jumbo-фрейма - максимальный размер пакетов – 10240 байт
  • Объем буферной памяти - 12 Мбит
  • Объем ОЗУ (DDR2) - 256 Мбайт
  • Объем ПЗУ (SPI Flash) - 16 Мбайт
  • Качество обслуживания QoS - 8 выходных очередей для каждого порта
  • Количество групп L2 Multicast (IGMP Proxy) - 1К
  • Количество маршрутов L3 Multicast (IGMP Proxy) - 1К
  • Количество маршрутов L3 Unicast (RIP, OSPF) - 10К
  • Количество ARP-записей1 - 4К
  • Количество интерфейсов L3 512
  • Link Aggregation Groups (LAG) - 24, до 8 портов в одном LAG
  • Стекирование - 8 устройств
Функции интерфейсов
  • Защита от блокировки очереди (HOL)
  • Поддержка обратного давления (Back pressure)
  • Поддержка MDI/MDIX
  • Поддержка сверхдлинных кадров (Jumbo frames)
  • Управление потоком (IEEE 802.3X)
  • Зеркалирование портов (Port mirroring)
Функции при работе с МAC-адресами
  • Независимый режим обучения в каждой VLAN
  • Поддержка многоадресной рассылки (MAC MulticastSupport)
  • Регулируемое время хранения MAC-адресов глобально и для каждой VLAN
  • Статические записи MAC (Static MAC Entries)
  • Логирование событий MAC Flapping
  • Отслеживание событий MAC change на портах
  • Отслеживание событий MAC flapping на портах
Поддержка VLAN
  • IEEE 802.1Q
  • Поддержка Voice VLAN
  • Зеркалирование VLAN (VLAN mirroring)
  • Поддержка Q-in-Q
  • Поддержка Selective Q-in-Q
  • Поддержка GVRP
Функции L2 Multicast
  • Поддержка профилей Multicast
  • Поддержка статических Multicast-групп
  • Поддержка IGMP Snooping v1,2,3
  • Поддержка IGMP Snooping Fast Leave на основе порта/хоста
  • Поддержка авторизации IGMP через RADIUS
  • Поддержка MLD Snooping v1,2
  • Поддержка IGMP Querier
  • Multicast TV VLAN
  • Поддержка MVR
Функции L2
  • Поддержка протокола STP (Spanning Tree Protocol, IEEE 802.1d)
  • Поддержка протокола RSTP (Rapid Spanning Tree Protocol, IEEE 802.1w)
  • Поддержка  протокола MSTP (Multiple Spanning Tree Protocol, IEEE 802.1s)
  • Поддержка STP Multiprocess
  • Поддержка STP Root Guard
  • Поддержка STP BPDU Guard
  • Поддержка STP Loop Guard
  • Поддержка BPDU Filtering
  • Поддержка Spanning Tree Fast Link option
  • Поддержка Layer 2 Protocol Tunneling
  • Поддержка Private VLAN
  • Поддержка ERPS (G.8032v2)
  • Поддержка EAPS
  • Поддержка Loopback Detection (LBD)
  • Изоляция портов
  • Поддержка Storm Control для различного трафика (broadcast, multicast, unknown unicast)
  • Поддержка Flex Link (Dual homing)
Функции Link Aggregation
  • Создание групп LAG
  • Объединение каналов с использованием LACP
  • Поддержка LAG Balancing Algorithm
Функции L3
  • Клиенты BootP и DHCP(Dynamic Host Configuration Protocol)
  • Статическая маршрутизация IPv4
  • Динамическая маршрутизация RIPv2
  • Поддержка ARP (Address Resolution Protocol), ARP Proxy
  • Динамическая маршрутизация OSPFv2
  • Поддержка VRRP
  • IGMP Proxy
Функции обеспечения безопасности
  • DHCP snooping
  • Опция 82 протокола DHCP
  • UDP Relay, DHCP Relay
  • IP Source address Guard
  • Dynamic ARP Inspection (Protection)
  • Проверка подлинности на основе MAC-адреса, ограничение количества MAC-адресов, статические MAC-адреса
  • Проверка подлинности по портам на основе 802.1x
  • SSL v1/v2/v3
  • Защита от атак BPDU
  • PPPoE Intermediate agent
  • Выбор алгоритма работы SSH-сервера
AAA
  • Web-Based Authentication (WAC)
  • Управление доступом на основе порта
  • Управление доступом на основе хоста
  • Динамическое назначение VLAN
  • Управление доступом на основе MAC-адресов
  • Guest VLAN
ACL (Списки управления доступом)
  • L2-L3-L4 ACL (Access Control List)
  • Time-Based ACL
  • ACL на основе:
    • Очередей приоритетов IEEE 802.1p
    • VLAN ID
    • MAC-адресов
    • Ethertype– IPv4/IPv6-адреса
    • DSCP
    • Типа IP-протокола
    • Номера порта TCP/UDP
    • Класса трафика IPv6
    • Метки потока IPv6
    • Содержимого пакетов, определяемого пользователем (User Defined Bytes)

  • Cтатистика ACL
Основные функции качества обслуживания (QoS) и ограничение скорости
  • Статистика QoS
  • Ограничение скорости на портах (shaping, policing)
  • Поддержка класса обслуживания IEEE 802.1p
  • Защита от широковещательного «шторма»
  • Управление полосой пропускания
  • Обработка очередей по алгоритмам Strict Priority/Weighted Round Robin (WRR)
  • Три цвета маркировки
  • Классификация трафика на основании на основании ACL
  • Назначение меток CoS/DSCP на основании ACL
  • Перемаркировка меток CoS в DSCP, DSCP в CoS
  • Назначение VLAN на основании ACL
ОАМ
  • IEEE 802.3ah Ethernet Link OAM
  • Dying Gasp
  • IEEE 802.1ag Connectivity Fault Management (CFM)
  • IEEE 802.3ah Unidirectional Link Detection (UDLD)
Поддержка IPv6
  • Функциональность IPv6 Host
  • Совместное использование IРv4, IРv6
Основные функции управления
  • Web-интерфейс
  • Загрузка и выгрузка файла настройки по TFTP
  • Удаленный мониторинг (RMON)
  • Протокол SNMP
  • Интерфейс командной строки(CLI)
  • Syslog
  • SNTP (Simple Network Time Protocol)
  • Traceroute
  • Управление контролируемым доступом – уровни привилегий для пользователей
  • Блокировка интерфейса управления
  • Локальная аутентификация
  • Фильтрация IP-адресов для SNMP
  • Клиент RADIUS TACACS+
  • Сервер SSH
  • LLDP (IEEE 802.1ab) + LLDP MED
  • Поддержка макро-команд
  • BootP/DHCP-клиент
  • Автонастройка DHCP
  • DHCP Relay
  • DHCP Relay Option 60; 61
  • DHCP Relay Option 82
  • DHCP-сервер
  • Команды отладки
  • Сервер FTP
  • Поддержка статических маршрутов IPv6 для сети управления
  • Поддержка двух версий файлов конфигурации
Сервисные функции
  • Виртуальное тестирование кабеля (VCT)
  • Диагностика оптического трансивера
  • Регулирование скорости вращения вентиляторов
  • Green Ethernet
Функции мониторинга
  • Статистика интерфейсов
  • Удаленный мониторинг RMON/SMON
  • Поддержка механизма утилизации CPU по задачам и по типу трафика
  • Мониторинг загрузки оперативной памяти (RAM)
  • Мониторинг температуры
  • Мониторинг TCAM
Стандарты MIB/IETF
  • RFC1213 MIB-II
  • RFC1493 Bridge MIB
  • RFC1907 SNMPv2 MIB
  • RFC2571~2576 SNMP MIB
  • RFC1271, 2819 RMON MIB
  • RFC2021 RMON v2 MIB
  • RFC2665 Ether-like MIB
  • RFC2668 MAU MIB
  • RFC2674 802.1p MIB
  • RFC2233, 2863 IF MIB
  • RFC2618 RADIUS Authentication Client MIB
  • RFC1724 RIP v2 MIB
  • RFC1850 OSPF v2 MIB
  • RFC2096 IP Forwarding Table MIB (CIDR)
  • RFC2787 VRRP MIB
  • RFC2932 IPv4 Multicast Routing MIB
  • RFC2934 PIM MIB for IPv4
  • RFC2620 RADIUS Accounting Client MIB
  • RFC2933 IGMP MIB
  • RFC783 TFTP
  • RFC 791 IP
  • RFC 792 ICMP
  • RFC 793 TCP
  • RFC 826 ARP
  • RFC854 Telnet
  • RFC951, 1542 BootP
  • RFC2068 HTTP
  • RFC2138 RADIUS
  • RFC2139 RADIUS Accounting
  • RFC1492 TACACS
  • RFC3176 sFlow
  • RFC2598 DiffServ Expedited Forwarding
Физические характеристики
  • Питание - 220 В AC, 50 Гц / 48В DC
  • Максимальная потребляемая мощность - не более 50 Вт
  • Рабочая температура окружающей среды  - от -10° до +45° С
  • Температура хранения - от -40° до +70° С
  • Рабочая влажность - не более 80%
  • Вентиляция - 2 вентилятора
  • Размеры (ШxВxГ) - 430х44х265 мм, исполнение 19'', типоразмер 1U
  • Вес - 3 кг

   Текущая версия ПО 2.5.48.7
Для каждого хоста в ARP-таблице создается запись в таблице маршрутизации
Гарантийный срок
1 год
Интерфейсы
1 Console port, 2 порта 10G Base-X/1000Base-X(SFP+/SFP), 4x 10/100/1000 Base-T/1000 Base-X Combo, 4x 100/1000 Base-T (SFP)
Функции интерфейсов
Защита от блокировки очереди (HOL), Поддержка Auto MDI/MDIX, Поддержка обратного давления (Back pressure), Поддержка сверхдлинных кадров (Jumbo frames), Управление потоком (IEEE 802.3X)
Функции при работе с МAC-адресами
Независимый режим обучения в каждой VLAN, Поддержка многоадресной рассылки (MAC Multicast Support), Регулируемое время хранения MAC-адресов, Статические записи MAC (Static MAC Entries), Таблица MAC-адресов 16K
Поддержка VLAN
Private VLAN (light version), Private VLAN Edge, Super VLAN*, Поддержка 802.1Q, Поддержка Auto Voice VLAN, Поддержка GVRP, Поддержка Selective Q-in-Q, Поддержка VLAN на базе портов (Port-Based VLAN)
Функции L2 Multicast
IGMP Proxy, MLD Snooping, Поддержка IGMP snooping fast leave, Поддержка IGMP snooping host-based fast leave, Поддержка профилей Multicast, Функция Multicast (IGMP Snooping)
Функции L2
Защита от широковещательного «шторма», Зеркалирование портов (Port Mirroring), Изоляция портов (Protected ports), Поддержка EAPS, Поддержка G.8032v2 (ERPS), Поддержка MSTP (Multiple Spanning Tree Protocol, IEEE 802.1s), Поддержка RSTP (Rapid spaning tree protocol), Поддержка STP Mulitprocess (32 независимых STP процесса), Поддержка протокола STP (Spanning Tree Protocol), Функция Loopback Detection
Функции Link Aggregation
Объединение каналов с использованием LACP, Создание групп LAG
Функции обеспечения безопасности
DHCP snooping, Dynamic ARP Inspection (Protection), IP Source address guard, PPPoE Intermidiate agent, SSL v1/v2/v3, UDP Relay, DHCP Relay, Опция 82 протокола DHCP, Предотвращение атак BPDU, Проверка подлинности на основе MAC-адреса, ограничение количества MAC-адресов, статические MAC-адреса, Проверка подлинности по портам на основе 802.1x
Списки управления доступом ACL
ACL на основе: Очередей приоритетов 802.1p; VLAN ID; MAC-адресов; Типа кадра; IPv4/v6-адрес; DSCP; Типа протокола; Номера порта TCP/UDP; Класса трафика IPv6; Метки ?, Cтатистика ACL*, L2-L3-L4 ACL (Access Control List), Поддержка Time-Based ACL, до 2048 правил
Основные функции качества обслуживания (QoS) и ограничения скорости
802.1p Class of Service: Обработка очередей; Режим Strict; Режим Weighted Round Robin (WRR); Режим Strict +WRR., CoS на основе: Порта коммутатора; VLAN ID; MAC-адрес; IPv4/v6-адреса; Типа протокола; Класса трафика IPv6; Метки потока IPv6; Номера порта TCP/UDP; Содержимого ?, Time-based QoS., Поддержка до 8 приоритетных очередей, Поддержка класса обслуживания 802.1p, Поддержка приоритетов на основе DSCP, Управление полосой пропускания, Управление полосой пропускания: На основе портов (Ingress/Egress, минимум – 64Кбит/с); На основе потока (Ingress, минимум – 64 Кбит/с).
ОАМ
802.1ag Connectivity Fault Management (CFM), 802.3ah Ethernet Link OAM, 802.3ah Unidirectional LinkDetection (протокол обнаружения однонаправленных связей), Dying Gasp, Поддержка Ethernet CFM, Поддержка Ethernet OAM, Поддержка ULDP (протокол обнаружения однонаправленных связей)
Основные функции управления
BootP/DHCP-клиент, DHCP Relay, DHCP Relay Option 60; 61, DHCP Relay Option 82, DHCP-сервер, LLDP, SNTP (Simple Network Time Protocol), Syslog, Traceroute, Web-интерфейс, ZModem, sFlow, Блокировка интерфейса управления, Загрузка и выгрузка конфигурационного файла по TFTP, Интерфейс командной строки(CLI), Клиент RADIUS, TACACS+ (Terminal Access Controller Access Control System), Клиент Telnet, Локальная аутентификация, Поддержка макрокоманд, Протокол SNMP, Сервер FTP, Сервер SSH, СерверTelnet, Удаленный мониторинг (RMON), Управление контролируемым доступом – уровни привилегий, Фильтрация IP-адресов для SNMP
Функции мониторинга
Мониторинг CPU, Мониторинг TCAM, Мониторинг температуры, Поддержка механизма утилизации CPU, Статистика интерфейсов, Удаленный мониторинг RMON/SMON
MIB
RFC 1213 MIB II, RFC 1493 Bridge MIB, RFC 1907 SNMPv2 MIB, RFC 2021 RMONv2 MIB, RFC 2233, 2863 IF MIB, RFC 2571~2576 SNMP MIB, RFC 2618 RADIUS Authentication Client MIB, RFC 2620 RADIUS Accounting Client MIB, RFC 2668 MAU MIB, RFC 2674 802.1p MIB, RFC 791 IP, RFC 792 ICMP, RFC 793 TCP, RFC 826 ARP, RFC1271, 2819 RMON MIB, RFC1492 TACACS, RFC1724 RIP v2 MIB, RFC1850 OSPF v2 MIB, RFC2068 HTTP, RFC2096 IP Forwarding Table MIB (CIDR), RFC2138 RADIUS, RFC2139 RADIUS Accounting, RFC2598 DiffServ Expedited Forwarding, RFC2665 Ether-like MIB, RFC2787 VRRP MIB, RFC2932 IPv4 Multicast Routing MIB, RFC2933 IGMP MIB, RFC2934 PIM MIB for IPv41, RFC3176 sFlow, RFC783 TFTP, RFC854 Telnet, RFC951, 1542 BootP
Физические характеристики
  • Питание – 220В AC, 50Гц / 48В DC
    • Модуль питания PM160-220/12 (220V AC, 160W)
    • Модуль питания PM75-48/12 (48V DC, 75W)
  • Максимальная потребляемая мощность – не более 50 Вт
  • Рабочая температура окружающей среды – от -10° до +45° С
  • Температура хранения – от -40° до +70° С
  • Рабочая влажность – не более 80%
  • Вентиляция – 4 вентилятора
  • Размеры (ШхВхГ) – 430x44x265мм, исполнение 19'’, типоразмер 1U
Сервисные функции
Green Ethernet, Виртуальное тестирование кабеля (VCT), Диагностика оптического трансивера, Регулирование скорости вращения вентиляторов
Функции L3
Динамическая маршрутизация OSPFv2, Динамическая маршрутизация RIPv2, Клиенты BootP и DHCP(Dynamic Host Configuration Protocol), Количество IP-интерфейсов: 512, Поддержка ARP (Address Resolution Protocol), ARP Proxy, Поддержка VRRP, Статические IP-маршруты, до 12 К записей маршрутизации устройств с использованием протоколов IPv4/v6, до 12K для маршрутов IPv4, до 3K для маршрутов IPv6
Многоадресная рассылка
PIM-SM1, до 1K широковещательных групп
AAA
Guest VLAN, Управление доступом на основе MAC-адресов (MAC): Управление доступом на основе порта; Управление доступом на основе хоста; Динамическое назнач, Управление доступом на основе Web (WAC): Управление доступом на основе порта; Управление доступом на основе хоста; Динамическое назначение VLAN.
Производитель
Eltex

Компания «Новые сети» доставит ваш заказ в любую точку России

Доставка осуществляется транспортной компанией ("Деловые линии", "Курьер Сервис Экспресс" , "Достависта") «от двери до двери». Стоимость доставки рассчитывается менеджером при оформлении заказа.

Перед отгрузкой, весь товар проходит обязательную предпродажную проверку.

Мы гарантируем что товар заказанный у нас, будет работать в полном его соответствии.

Доставка по Москве и МО

При согласовании заказа с менеджером, вы можете выбрать удобный для вас способ получения товара:

  • Доставка транспортной компанией "от двери до двери".
  • Доставка экспедитором.
  • Самовывоз со склада по адресу: г. Москва, ул. Антонова-Овсеенко, д. 15, стр. 2.

Доставка по Новосибирску

При согласовании заказа с менеджером, вы можете выбрать удобный для вас способ получения товара:

  • Доставка транспортной компанией "от двери до двери".
  • Доставка экспедитором.
  • Самовывоз со склада по адресу: г. Новосибирск, Красный проспект, 86/2, офис 108.

Положение о гарантийном обслуживании

  1. Продавец гарантирует отсутствие производственных дефектов и неисправностей Оборудования и несет ответственность по гарантийным обязательствам в соответствии с законодательством Российской Федерации.

  2. Гарантийный период исчисляется c момента приобретения устройства и составляет:

    • 1 год;
    • 3 года (расширенная гарантия на товары под торговой маркой NEWNETS;
    • 1 месяц (для б/у оборудования)

  3. В течение гарантийного срока Продавец обязуется бесплатно устранить дефекты оборудования путем его ремонта или замены на аналогичное при условии, что дефект возник по вине Продавца. Устройство, предоставляемое для замены, может быть как новым, так и восстановленным, но в любом случае Продавец гарантирует, что его характеристики будут не хуже, чем у заменяемого устройства.

  4. Выполнение Продавцом гарантийных обязательств по ремонту вышедшего из строя оборудования влечет за собой увеличение гарантийного срока на время ремонта оборудования.

  5. Условия гарантии не предусматривают чистку и профилактику оборудования силами и за счет Продавца.

  6. Продавец не несет ответственности за дефекты и неисправности Оборудования, возникшие в результате:

    • несоблюдения правил транспортировки и условий хранения, технических требований по размещению и эксплуатации;

    • неправильных действий, использования Оборудования не по назначению, несоблюдения инструкций по эксплуатации;

    • механических воздействий;

    • действия обстоятельств непреодолимой силы (таких как пожар, наводнение, землетрясение и др.)



Дополнительные положения

  1. Продавец не несет ответственности за совместимость Программного Обеспечения с любыми аппаратными или программными средствами, поставляемыми другими производителями, если иное не оговорено в прилагаемой Документации.

  2. Продавец не несет ответственности за любые убытки, включая потерю данных, потерю прибыли и другие случайные, последовательные или косвенные убытки, возникшие вследствие некорректных действий по инсталляции, сопровождению, эксплуатации либо связанных с производительностью, выходом из строя или временной неработоспособностью Оборудования.

  3. Продавец не несет ответственности по гарантии в случае, если произведенные им тестирование и/или анализ показали, что заявленный дефект в изделии отсутствует, либо он возник вследствие нарушения правил инсталляции или условий эксплуатации.



Порядок действий при передаче неисправного оборудования в ремонт

  1. В случае гарантийного ремонта/замены заполняется дефектная ведомость с подробным описанием неисправности и прикладывается к неисправному оборудованию. Доставка оборудования для гарантийного ремонта осуществляется за счет Заказчика. Обратная пересылка — за счет Продавца.

  2. В не гарантийном случае доставка оборудования производится за счет Заказчика.

  3. Если срок хранения готового оборудования превысил 365 дней со дня уведомления Заказчика, Сервисный центр имеет право утилизировать изделие как невостребованное без компенсации его стоимости Заказчику.

Задать вопрос
